AFH-101の詳細

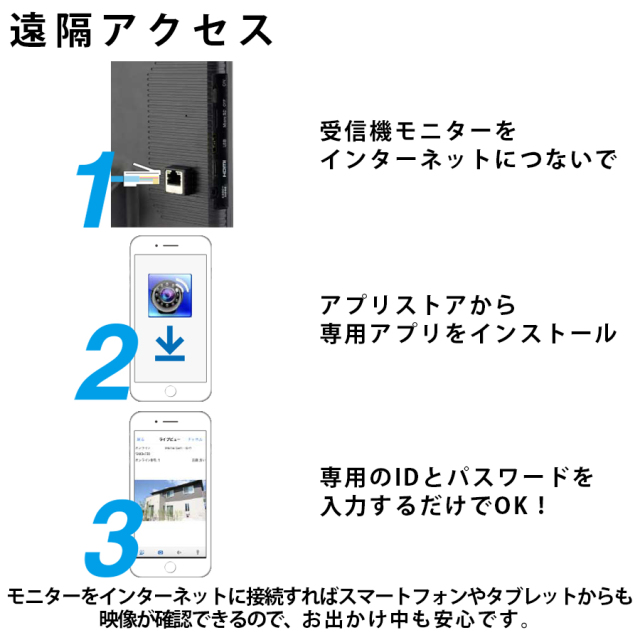

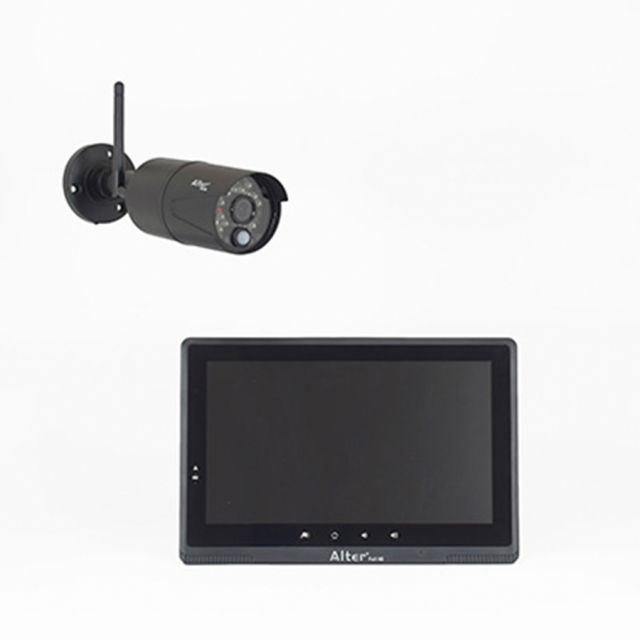

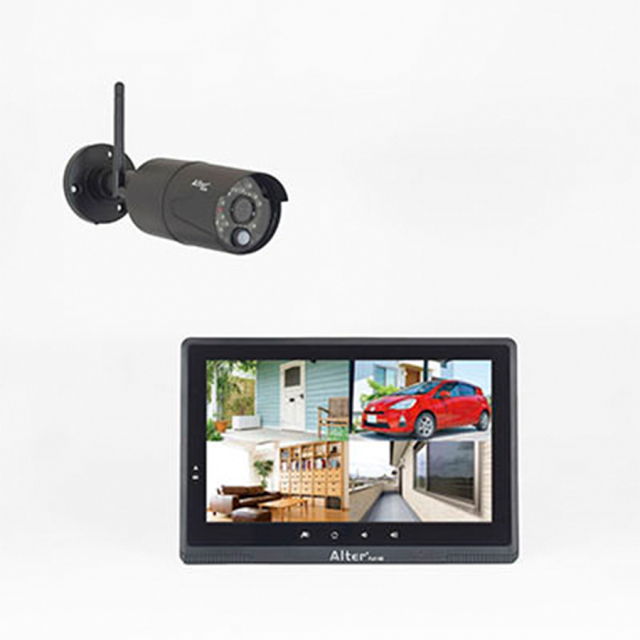

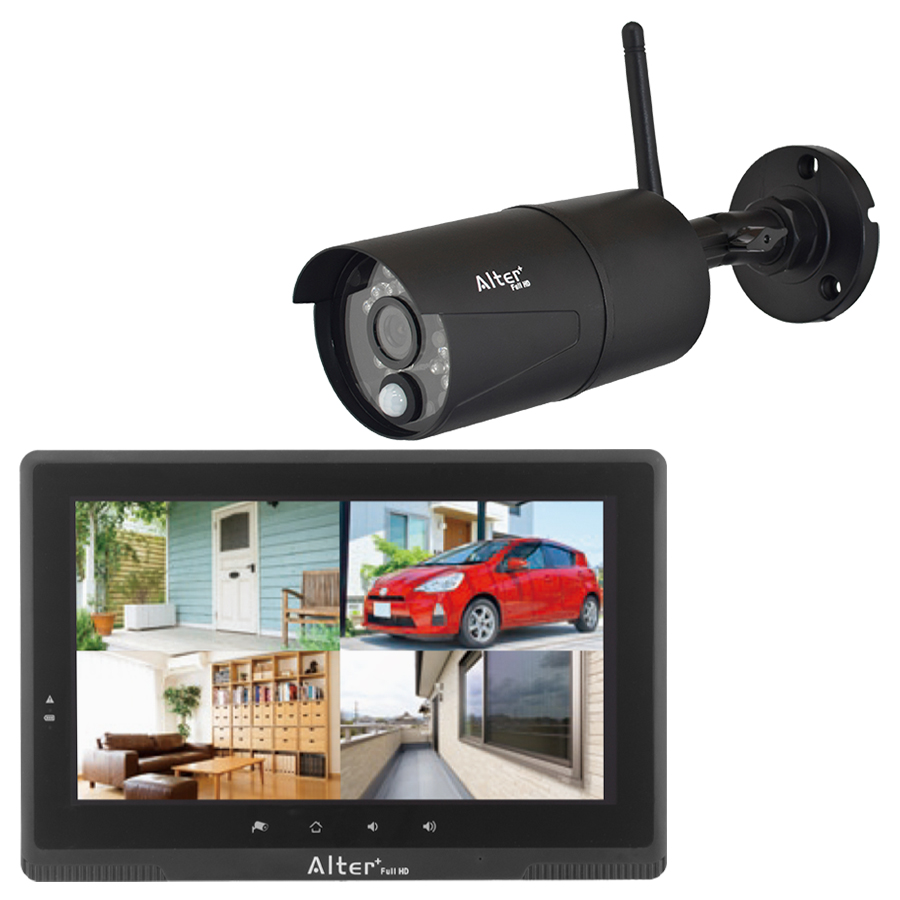

AFH-101の概要 AFH-101は、電子応用装置の設計と製造を手掛けているキャロットシステムズが展開する、オルタプラスシリーズの外付けハードディスクを接続して録画が可能な200万画素無線カメラとタッチパネル仕様の10インチ液晶モニターのセットです。モニターをインターネットに接続すれば、スマートフォンからもライブ映像の確認や録画データの再生が可能です。電波送信距離は、障害物のない見通し環境下で最大200ｍ。 木造家屋でのご利用の場合は20～40mを目安としてご使用頂けます。カメラは4台まで増設でき、4台同時録画も可能です。記録媒体にはmicroSDカード(最大256GBまで対応)と市販のUSB接続タイプ(USB2.0)の外付けハードディスクを接続して録画が可能です。2.5インチ、3.5インチのどちらも利用可能で最大で2TB(2000GB)まで利用できます。IP66相当の気密性の高いボディで屋外環境下でも設置が可能です。(※完全防水ではありません。ご注意ください)本製品専用の増設用カメラとして、バレット型の[AFH-111Tx]、ドーム型の[AFH-131Tx]、ワイヤレスカメラのアンテナを遮蔽物の少ない環境に移動させ、電波透過性の低い遮蔽物(コンクリート壁等)を回避してアンテナ間の見通しを確保するアンテナ延長ケーブル[AL-HD05M(5m)] [AL-HD10M(10m)]もご用意がございます。
-
200万画素1920×1080有効画素数
-
IP66-保護等級
-

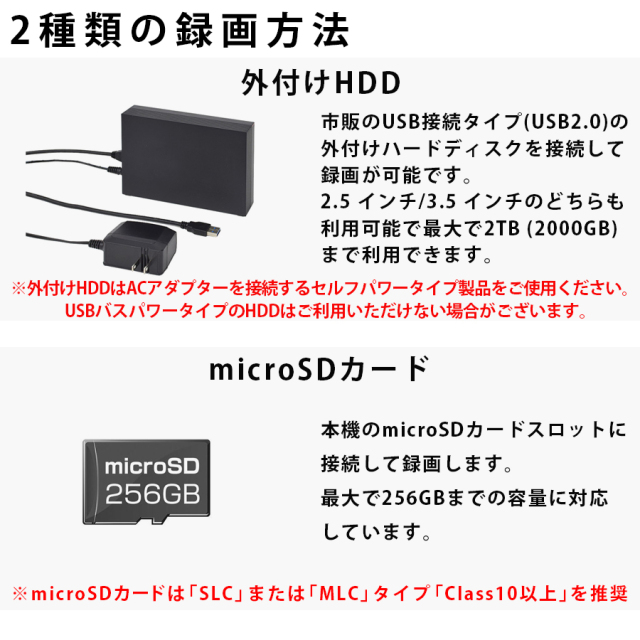

2TB外付けHDD記録媒体
-
256GBmicroSD記録媒体
AFH-101のサンプル動画
AFH-101(200万画素)-昼の映像
AFH-101(200万画素)-夜の映像
寸法図

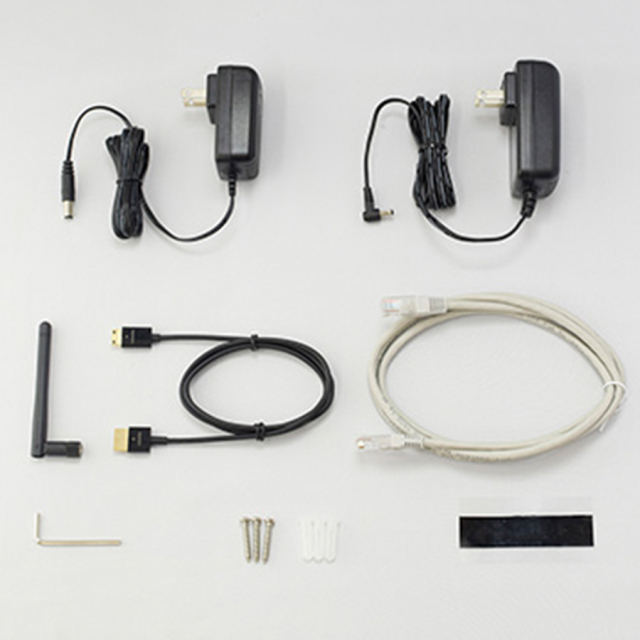

製品および主な付属品

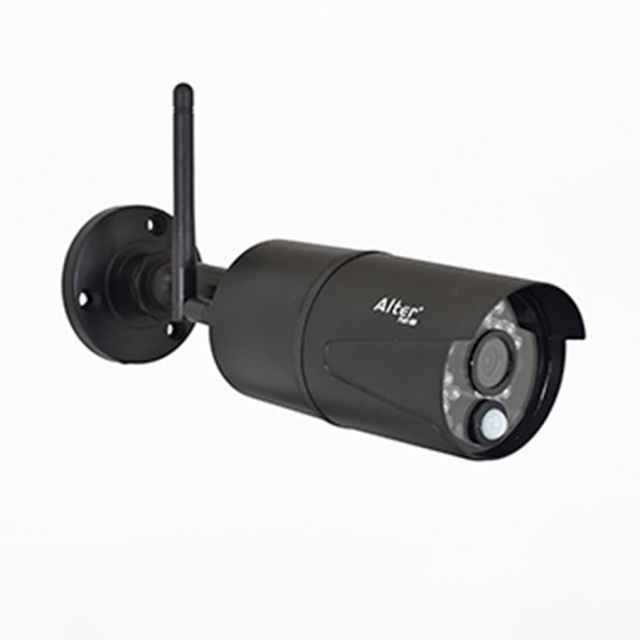

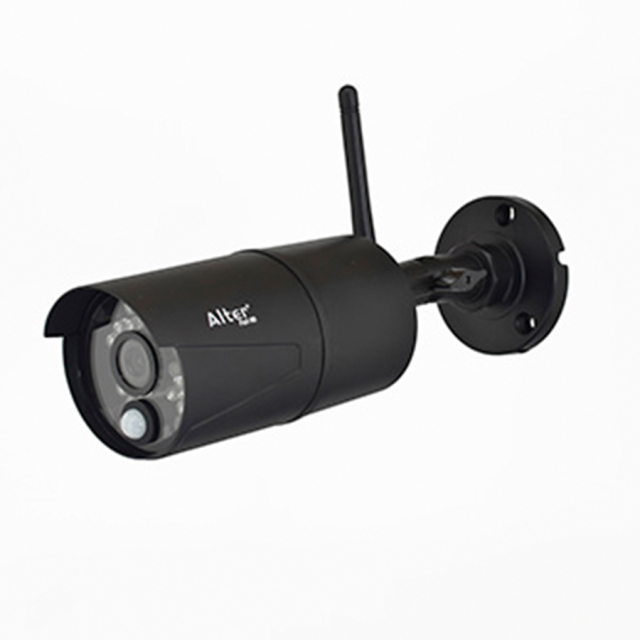

- 無線カメラ「AFH-111Tx」

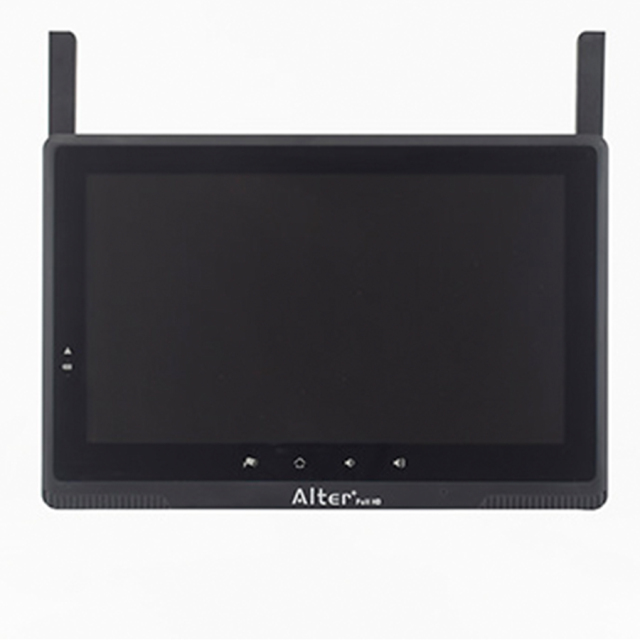

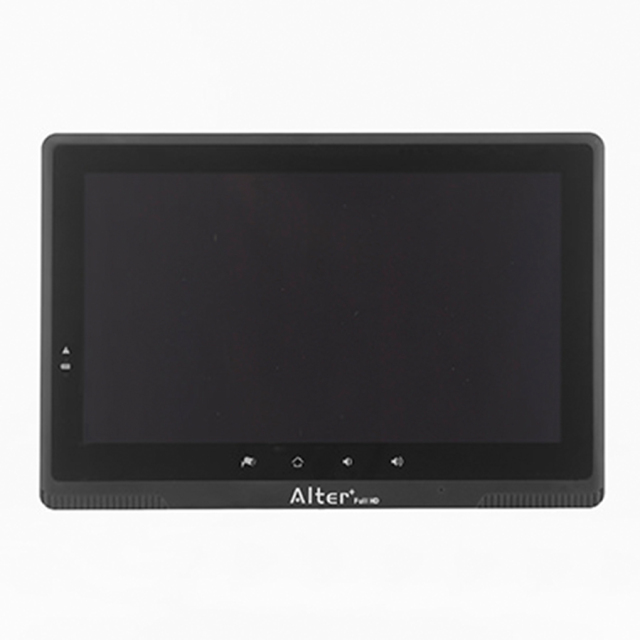

- 受信機モニター「AFH-121Rx」
- カメラ用ACアダプタ(DC9V 0.8A)
- モニター用ACアダプタ(DC5V 3A)
- カメラ用無線アンテナ
- HDMIケーブル(HDMI - miniHDMI)
- LANケーブル
- 六角レンチ
- 取付ネジセット
- 自己融着テープ
- 取扱説明書(保証書含む)
AFH-101の仕様
| カメラ部(AFH-111Tx)の仕様 | |
|---|---|
| センサー形式 | 1/2.7インチ CMOSセンサー |
| 有効画素数 | 約200万画素(1920×1080) |
| 内蔵マイク | 有り |
| 画角(視野角) | 水平：90°, 垂直：50° |
| 可視光撮影照度 | 4.5lux |
| 最低被写体照度 | 0lux(赤外線撮影時) |
| 赤外線投光距離 | 最長約10m |
| 保護等級 | IP66相当 |
| 出力フレームレート | Full HD(1920×1080)：10～12fps / HD(1280×720)：20～25fps |
| 人感センサー検知距離 | 最長 約7m, 検知角 約80° |
| 材質 | アルミ合金 |
| 動作温度範囲 | -10℃～+50℃ |
| アンテナ | SMAタイプ |
| 消費電力 | 最大530mA |
| 電源アダプター | 9V, 0.8A |
| 外形寸法 | φ65×27.5mm(カメラ本体) |
| 重量 | 約約460g(本体, ブラケット, ケーブル) |
| 保証 | 1年間 |
| モニター部(受信機)(AFH-121Rx)の仕様 | |
|---|---|
| モニター | 10型LCD(1024×600) |
| タッチパネル | 静電容量方式 |
| カメラ接続台数 | 最大4台(4台同時録画可能) |

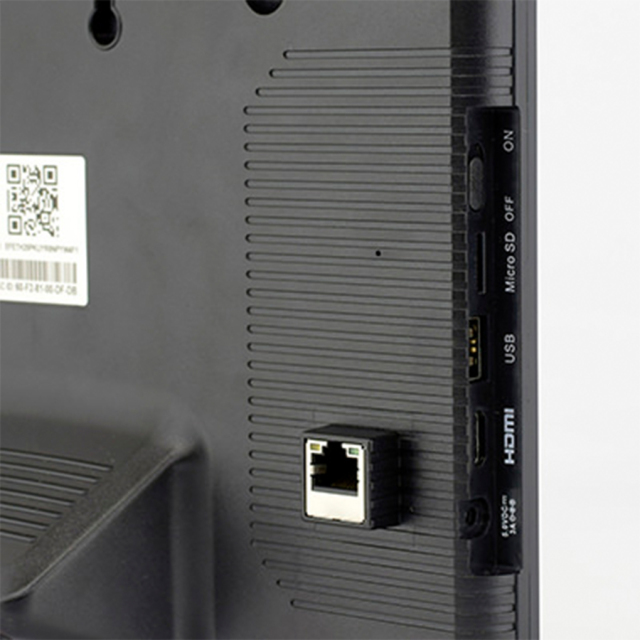

| 外部映像出力 | 有り HDMI出力(miniHDMI端子、タイプC・ver1.4対応)※別途1080i/720p入力対応のモニターが必要 |
| 音声出力 | 有り |
| 録画解像度 | Full HD：1920×1080, HD：1280×720 |
| 電源アダプター | DC 5V, 3A |
| 内蔵バッテリー | 有り(リチウムイオン) 充電時間：6時間, 使用時間：約2時間(HDD取付なしの場合) |
| 消費電力 | 最大1900mA(充電時) |
| 分割表示 | 1, 2, 4 |
| 動作温度範囲 | 0℃～+40℃ |
| 保護等級 | なし(非防水) |
| LAN端子, Wifi | 有り, なし |
| 外形寸法 | 265×175×220? (W×D×H)画面正面向き時, モニター：9インチ |
| 質量 | 本体：約780g |
| 保証 | 1年間 |
| 無線技術情報 | |
|---|---|
| 使用周波数帯 | 2.4GHz帯(2400MHz～2484MHz) |
| 変調方式, 干渉制御 | GFSK, FHSS |
| スペクトラム拡散 | 周波数ホッピング方式 |
| データレート | 6M bits |
| 映像方式(記録フォーマット) | H.264 |
| 通信距離 | 最大約200m(阻害物・阻害電波のない環境において) |
| 工事設計認証 | R 020-180064 |
| 録画・再生機能 | |
|---|---|

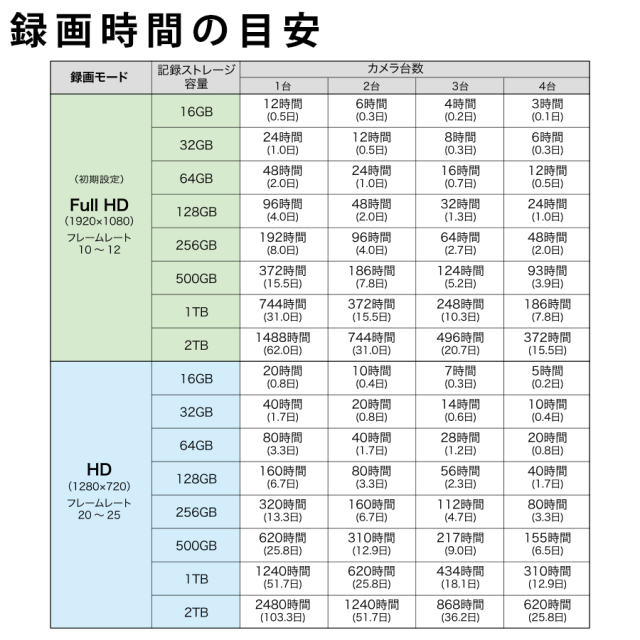

| 記録媒体 | microSD, macroSDHC, microSDXCカード, USB HDD |
| 最大容量・推奨仕様 | microSD/macroSDHC/microSDXCカード：最大256GB・class10以上, USB HDD：2TB(2000GB) |
| USB端子 | USB2.0対応 |
| 録画方式 | モーション検知, スケジュール, マニュアル |
| 録画解像度 | Full HD：1920X1080, HD：1280X720(各カメラ個別設定) |
| 記録フレームレート(自動切替) | Full HD：10～12fps, HD：20～25fps |
| 4カメラ同時録画 | 可能 |
| 上書き録画 | 有り(ON, OFF選択可) |
| 再生方式 | モニター再生, PC再生, スマートフォン, タブレット |
| 遠隔映像確認 | |
|---|---|
| 使用可能機器 | iPhone, iPad, Android |
| 対応OS | iOS6.0以降, Android4.0以降 |
| アプリ(専用) | iHomeCam |
| 画像解像度 | 高：1920×1072, 中：1280×720, 低：640X352 |
| 音声出力 | ライブ映像：有り, 再生時：有り |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- ワイヤレスカメラは、周囲の状況や電波環境により送信距離が大きく変わります。
- 無線LANルーターを使用している場合、Wi-Fi動作の機器との電波干渉が起こる場合がございます。本機種とWi-Fi動作の機器とはできるだけ離してください。
- 専用機種となります。その他の機種にはご利用いただけません。
- カメラとケーブルの接続端子部が屋外に露出する際は[No.15(ブチルゴム自己融着テープ)]等を十分に巻くなど防水加工してください。
-
