ASC-AHD2560Bの詳細

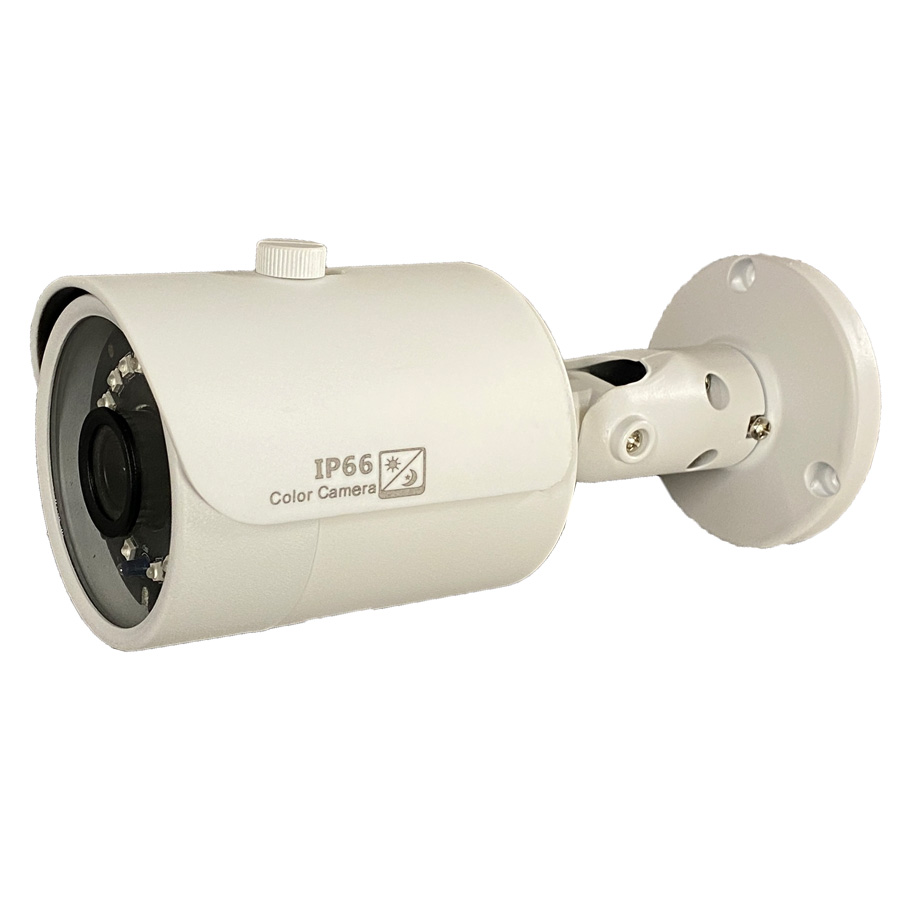

ASC-AHD2560Bの概要 ASC-AHD2560Bは、屋外設置に対応した防雨型赤外線搭載の513万画素AHDバレット型カメラです。保護等級IP66相当により屋外設置に対応しており、夜間でもモノクロで撮影が可能となる赤外線照射機能を搭載。本体搭載のOSDボタンにより任意の解像度へ変更が出来る為、500万画素の高画質をお求めの方から、従来のCVBS(アナログ)でご使用になる方まで幅広い対応が可能となります。
-
500万画素5MP解像度
-
0Lux最低被写体照度
正面 レンズにはf3.6ｍｍの固定焦点レンズを採用。赤外線LEDを18灯搭載しており、最大で約20ｍの照射距離となります。CDSセンサーが暗がりを感知し、暗所撮影時は赤外線を自動で照射します。(※赤外線照射距離はご使用環境により変化します)
側面 それぞれの固定部を緩める事で角度や向きを調整して、天井や壁面など様々な場所へ設置が可能です。
背面 ケーブルはブラケット内部を通ります(ケーブルスルータイプ)。通線用の溝がある為、天井でも壁面でもケーブルを逃がす事が可能です(ケーブルノックアウト)。(※壁面等へ設置をする際、ケーブルノックアウトは下側へ来るように設置を行ってください。上側や横側へノックアウトがくる場合、ケーブルを伝ってきた雨などがカメラ本体内部へ浸水しやすくなります)
OSDボタン OSDボタンを使用する事で映像信号の切替や内部設定の変更が可能です。(上：5秒長押しでAHD, 下：5秒長押しでHDCVI, 左：5秒長押しでHDTVI, 右：5秒長押しでCVBS)。
高解像度AHD3.0フルハイビジョン画質 513万画素1/2.8インチSONY製CMOSの採用により、2560×2048サイズの高画質撮影を可能にしました。
屋外設置に対応した防雨型構造 IP66準拠の屋外対応バレット型モデルです。コンパクトサイズのボディは屋内外問わず、ご利用いただけます。
デイナイト機能付き、高感度仕様 搭載カメラはAHD3.0方式、高感度・高解像度仕様です。
赤外線LED18個搭載 最大照射距離20ｍに対応した赤外線LED18灯を搭載。明るい時はカラー映像、暗くなったら赤外線を照射して高感度モノクロ映像で撮影します。
UTC機能対応 UTC対応レコーダーに接続する事で、レコーダー側からカメラメニューの設定変更等が行えます。(※UTC対応レコーダーでもご利用いただけない場合があります)
様々な環境に対応できる4つの信号方式切替 アナログハイビジョン規格のAHD・HDTVI・HDCVIとCVBS(アナログ)出力の切替に対応するマルチフォーマット(4in1)仕様となっています。複数の方式に対応する事で使用する機器に制限されずに機器の導入を行う事が可能です。(※アナログハイビジョン各種映像出力は、対応機器にのみ入力できます)
長距離伝送に対応したAHD方式 500万画素ハイビジョンAHD方式に対応しています。500万画素対応録画機と組み合わせる事で、2560×1920サイズの録画を行う事が可能となります。OSDボタンで、CVBS(アナログ)出力の切替にも対応しています。(※アナログハイビジョン映像出力は対応機器にのみ入力できます)(※ご使用になるケーブルや環境によって、延長可能距離は異なります)
寸法図
製品および主な付属品
- ASC-AHD2560Bカメラ本体
- 取付用ネジ類
- BNCP-RCAJコネクタ(写真非掲載)
- ACアダプター(SD-12S)(写真非掲載)
- 取扱説明書兼保証書(写真非掲載)
ASC-AHD2560Bの仕様
| 型番 | ASC-AHD2560B |
|---|---|
| イメージセンサー | 1/2.8インチ 513万画素 SONY製CMOS |
| スキャニングシステム | プログレッシブスキャン |
| 出力解像度 | 2560(H)×2048(V)【5.0MP】, 2560(H)×1440(V)【4.0MP】, 1920(H)×1080(V)【2.0MP】 |
| 映像出力 | AHD：5.0MP 20・12.5fps, 4.0MP 30・25・15fps, 2.0MP 30・25fps HDTVI：5.0MP 20・12.5fps, 4.0MP 30・25・15fps, 2.0MP 30・25fps HDCVI：4.0MP 30/25fps, 2.0MP 30/25fps |
| 水平解像度 | 1100TV Line |
| レンズ | 5メガピクセル 3.6mm/F1.2 |
| 映像信号方式 | NTSC方式 1.0Vp-p 75Ω |
| 信号出力 | BNC-J×1(AHD3.0) |
| S/N比 | 50dB以上(AGCオフ) |
| 最低照度 | 0.1Lux/F1.2(カラー時), 0Lux(赤外線照射時) |
| 赤外線照射距離 | 最大20ｍ(LED×18個搭載) |
| デイナイト | Auto, EXT, Color, B/W |
| 電子シャッター | Auto 1/25～50,000, 1/30～1/60,000(FLK) |
| ホワイトバランス | ATW, MANUAL |
| OSD | あり(OSDレバー) |
| ノイズリダクション | 0-15 |
| 逆光補正 | HSBLC, BLC, OFF |
| WDR | OFF, D-WDR |
| 最大伝送距離 | 3C2V：300ｍ, 5CFB：500ｍ |
| 電源, 消費電力 | DC12V±10％ 500mA(最大) |
| 動作可能温度, 湿度 | -10℃～+50℃, 95％RH |
| 映像方式 | AHD, HDTVI, HDCVI, CVBS切替対応 |
| 防水性 | IP66相当 |
| 寸法 | 約62(W)×65(H)×160(L)mm |
| 重量 | 約280g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラ部の映像出力は、AHD方式、CVBS(アナログ)方式出力に対応します。AHD出力は、AHD方式採用の業務用モニターや、コンバーター録画機と組み合わせてご使用ください。
- AHD信号は相性問題により正常に映らない場合やノイズ等がのる場合がございます。相性問題は保証の対象外となります。
-
