AXC-1080LGBの詳細

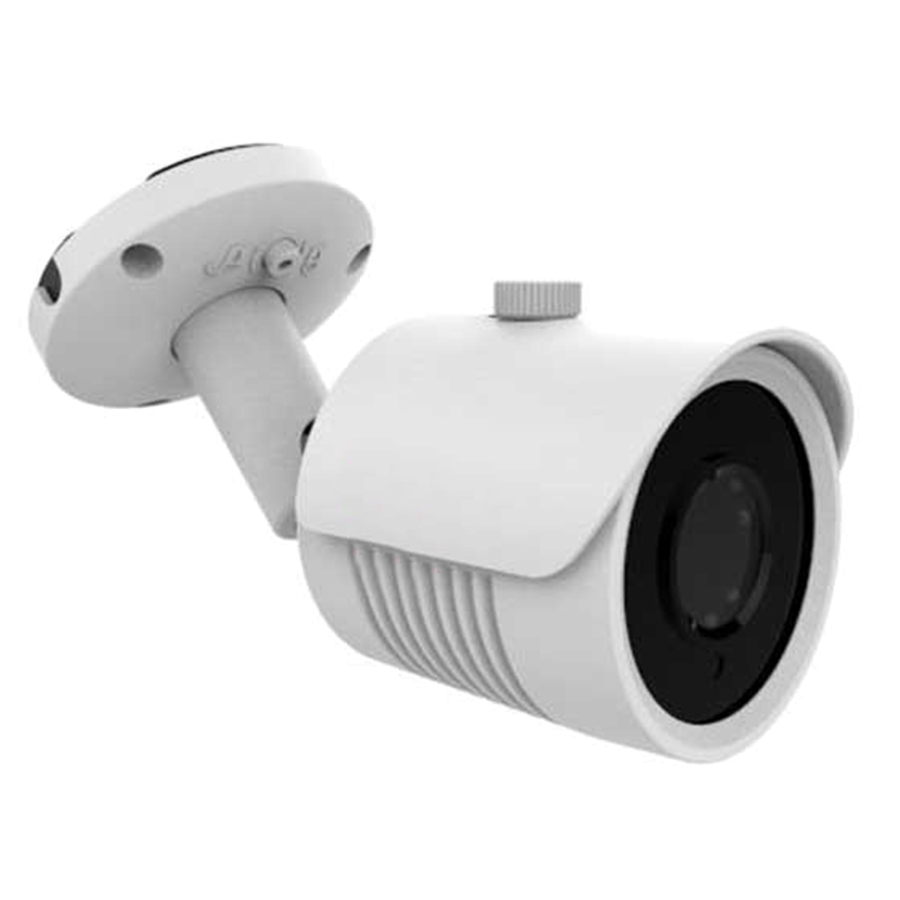

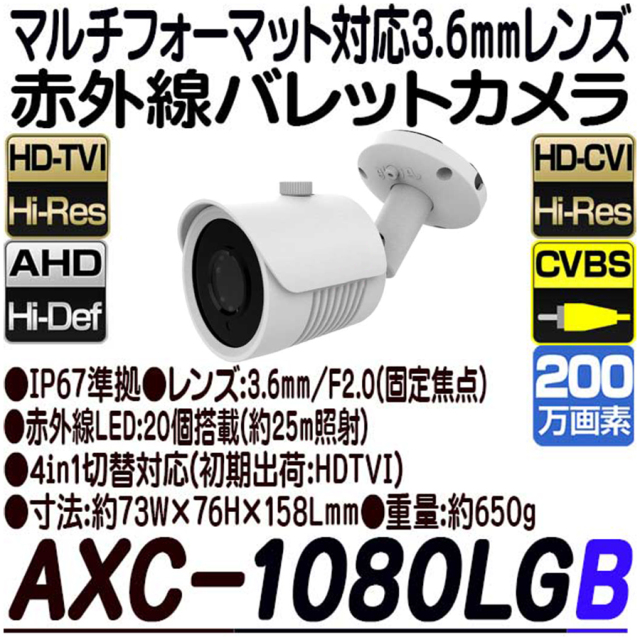

AXC-1080LGBの概要 AXC-1080LGBは、200万画素フルHD(1920×1080)の高画質撮影が可能で、HDTVI・AHD・HDCVI・CVBS(アナログ)の4つの出力に対応した、赤外線搭載屋外対応バレット型カメラです。f3.6mm/F2.0の明るい高解像度固定焦点レンズを採用し、水平画角約80度の広角撮影にも対応します。
-
200万画素フルHD映像解像度
-
0Lux(赤外線照射時)最低被写体照度
-
IP67-保護等級
高解像度フルハイビジョン画質 200万画素1/3インチCMOSの採用により1920×1080サイズの高画質撮影を可能にしました。
屋外設置に対応した防雨型構造 IP67準拠の屋外対応バレット型モデルです。コンパクトサイズのボディは屋内外問わず、ご利用いただけます。※端子部は必ず、防水処理を行ってください。
デイナイト機能付、高感度仕様 搭載カメラはAHD2.0方式、高感度・高解像度仕様です。【※800万画素録画対応2TB搭載カメラ4台用録画機WTW-DA334E(2TB)・VANGUARD-4X2H(2TB)等がご利用いただけます】
広範囲を撮影できる3.6mm固定焦点レンズ採用 AXC-1080LGBは、200万画素に対応したf3.6mm/F2.0明るい高解像度固定焦点レンズを採用。水平画角約80度の広角撮影に対応しました。

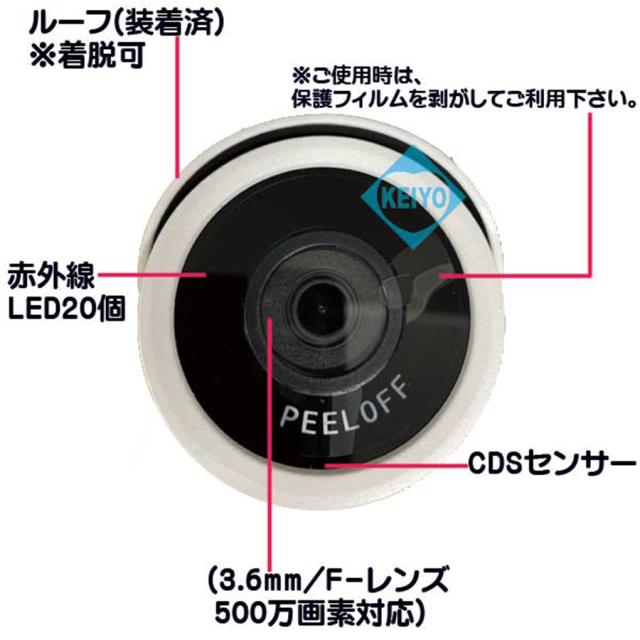

赤外線LED20個搭載 最大照射距離25Mに対応した赤外線LED20個を搭載しています。明るい時はカラー映像、暗くなったら赤外線を照射して高感度モノクロ映像で撮影します。

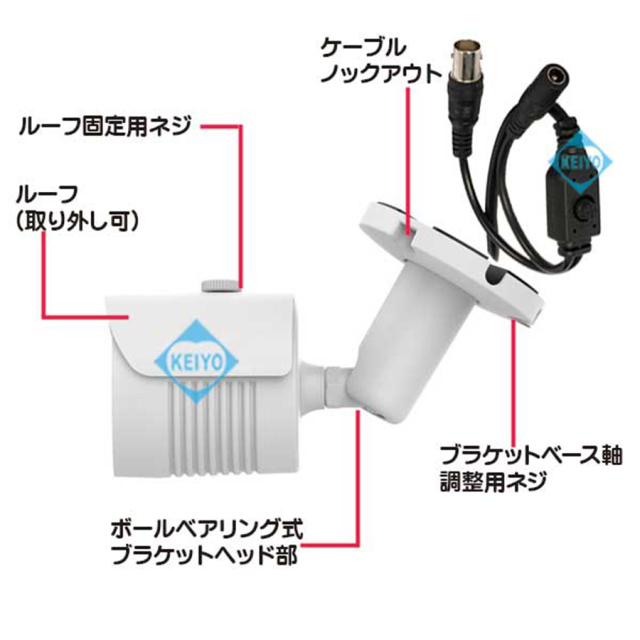

断線防止タイプブラケット ケーブルを露出させずに配線できる設計のブラケットになっています。設置後に、配線のカットされるリスクを大幅に減らせます。
UTC機能対応 UTC対応レコーダーに接続する事で、レコーダー側からカメラメニューの設定変更等が行えます。(※UTC対応レコーダーでもご利用いただけない場合があります)

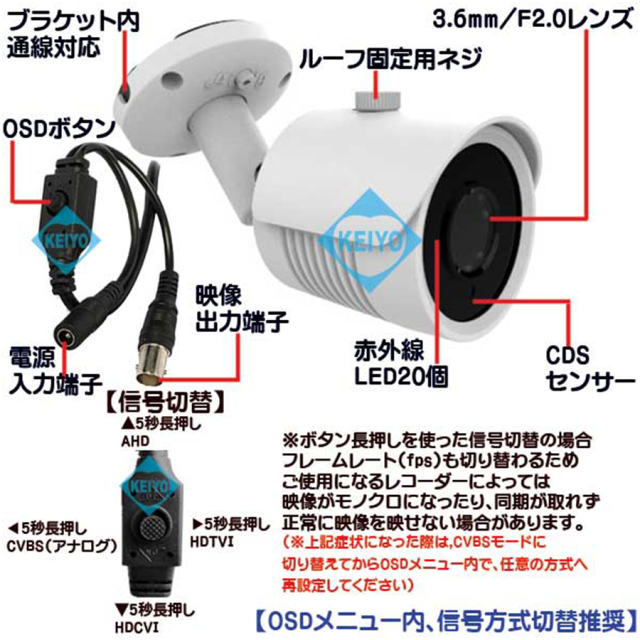

様々な環境に対応できる4つの信号方式切替 アナログハイビジョン規格のHDTVI/AHD/HDCVI・CVBS出力の切替に対応するマルチフォーマット(4in1)仕様となっております。複数の方式に対応する事で、使用する機器に制限されずに機器の導入を行う事が可能です。(※アナログハイビジョン各種映像出力は、対応機器にのみ入力できます)
長距離伝送に対応したAHD方式 AXC-1080LGBの映像出力は、200万画素ハイビジョンAHD方式に対応しています。(※各種アナログハイビジョン映像出力は、対応機器にのみ入力できます)200万画素対応録画機と組み合わせることで、1920×1080サイズの録画をすることが可能になります。OSDボタンで、CVBS(アナログ)出力の切替にも対応しています。※ご使用になるケーブルや環境によって、延長可能距離は異なります。
寸法図
製品および主な付属品
- AXC-1080LGB本体
- BNCP-RCAJコネクタ
- ACアダプタ(DC12V/1.0A)
- 六角レンチ
- 取付用ガイドシート
- 取付用ネジ類
- 取扱説明書兼保証書(写真非掲載)
AXC-1080LGBの仕様
| 型番 | AXC-1080LGB |
|---|---|
| イメージセンサー | 1/3インチ 200万画素 CMOS |
| スキャニングシステム | プログレッシブスキャン |
| 出力解像度 | 1920(H)×1080(V)【2.0MP】 |
| 映像出力 | HDTVI：2.0MP 30fps AHD：2.0MP 30fps HDCVI：2.0MP 30fps CVBS：960H 30fps |
| レンズ | 2メガピクセル 3.6mm/F2.0 |
| 映像信号方式/信号出力 | NTSC方式 1.0Vp-p 75Ω BNC-J×1(AHD2.0) |
| S/N比 | 50dB以上(AGCオフI) |
| 最低照度 | 0.01LUX/F1.2(カラー時) 0Lux(赤外線照射時) |
| 赤外線照射距離 | 最大約25m(LED×20個搭載) |
| デイナイト | Auto, EXT, Color, B/W |
| 電子シャッター | オート, FLK, マニュアル(1/30〜1/30,000) |
| ホワイトバランス | ATW, MANUAL |
| OSD | あり(OSDレバー) |
| ノイズリダクション | 2DNR(Low, Middle, High) |
| 逆光補正 | HSBLC, BLC, OFF |
| WDR | OFF, D-WDR |
| 電源/消費電力 | DC12V±10% 700mA(最大) |
| 動作可能温度 | -10℃〜+60℃ |
| 動作可能温湿度 | 95%RH |
| 映像方式 | HDTVI, AHD, HDCVI, CVBS切替対応 |
| 防水性 | IP67相当 |
| 寸法 | 約75W×77H×170Lmm(金具含む) |
| 重量 | 約650g |
| 保証期間 | 3ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラ部の映像出力は、HDTVI・AHD・HDCVI方式・CVBS(アナログ)出力切替に対応します。
- アナログハイビジョン出力は、業務用モニターや、コンバーター録画機と組み合わせてご使用下さい。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。
- 相性問題は保証の対象外となります。当店での、システム一式の同時購入を推奨します。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
-
