AXC-VD102HDの詳細

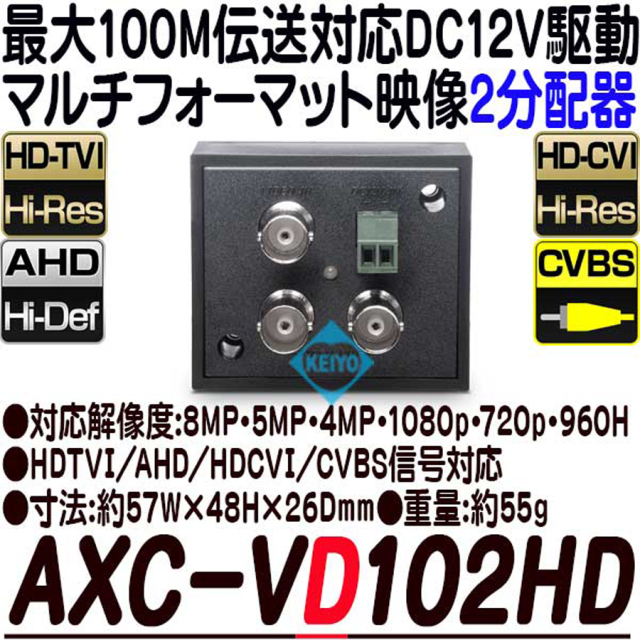

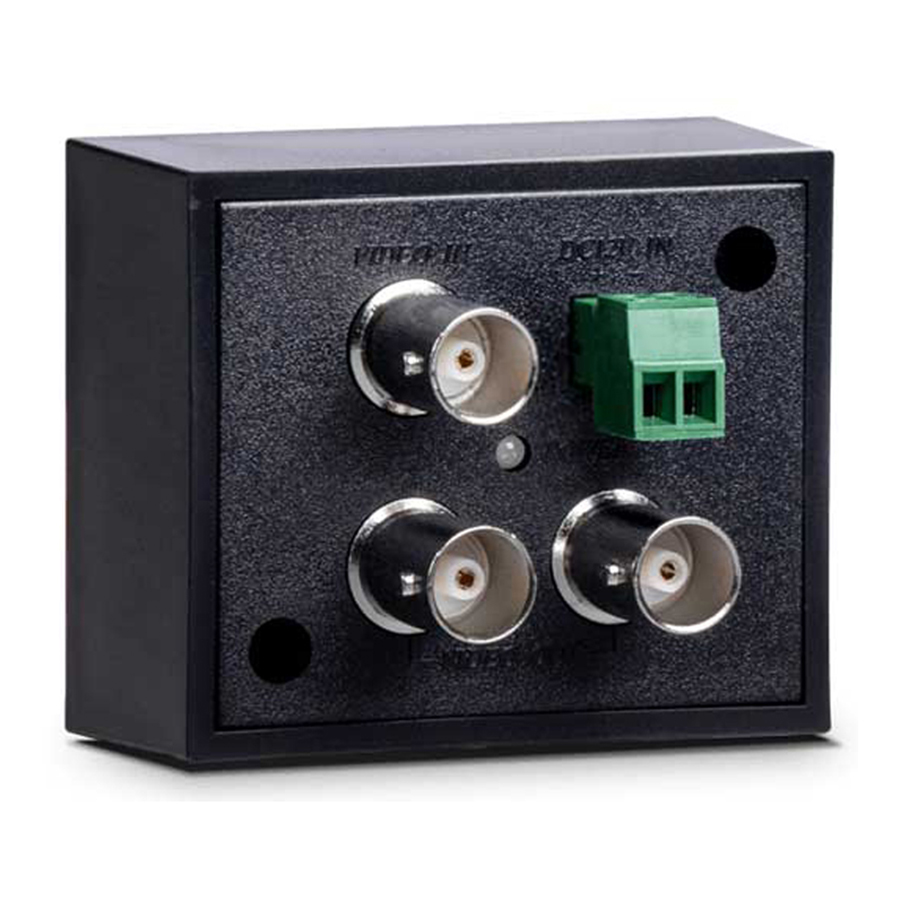

AXC-VD102HDの概要 AXC-VD102HDは、映像1入力2出力仕様のマルチフォーマット対応のDC12V駆動映像分配機です。アナログハイビジョン信号のHDTVI・AHD・HDCVI、従来のアナログ信号のCVBSに対応しています。
-

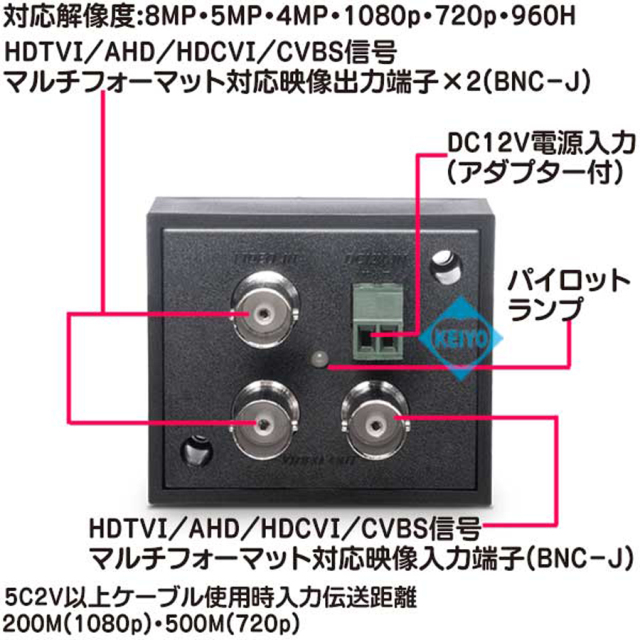

1系統BNC入力
-
2系統BNC出力
-
約58(W)×26(H)×42(D)mm寸法
-
約55g重量
AHD/HD-TVI/HD-CVI/CVBS(アナログ)信号に対応する映像伝送 マルチフォーマットに対応しており各種アナログ信号を入力可能。アナログハイビジョン信号のHDTVI・AHD・HDCVI、従来のアナログCVBS信号の960H解像度をサポート。様々なカメラ・周辺機器と組み合わせる事ができます。
最大8MP(4K)解像度に対応する、幅広い解像度設計 最大4K(8MP)解像度の入力・出力に対応。解像度は、8MP・5MP・4MP・1080p・720p・960Hの幅広い入力・出力解像度をサポート。低価格ながら高解像度に対応したコストパフォーマンスのよい製品となっております。
アンプ内蔵の安定した長距離伝送 本体にアンプを内蔵しておりますので、画質を損なわないように信号を補正し、安定した伝送を実現しました。5C2Vケーブル使用時に、1080p信号入力時は入力側200m・出力側100m、720p信号入力時は入力側500m・出力側100mの伝送が可能です。(※伝送可能距離は、接続カメラ・使用ケーブル・コネクタ品質により異なります)
寸法図
製品および主な付属品
- AXC-VD102HD本体

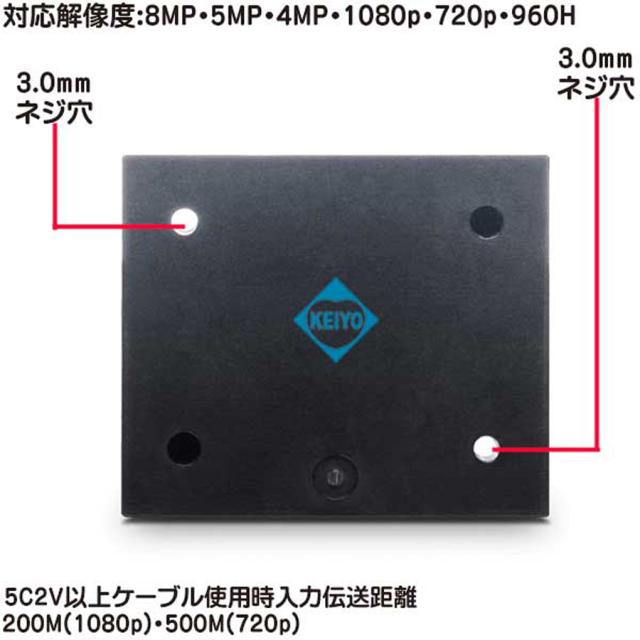

- ネジ類

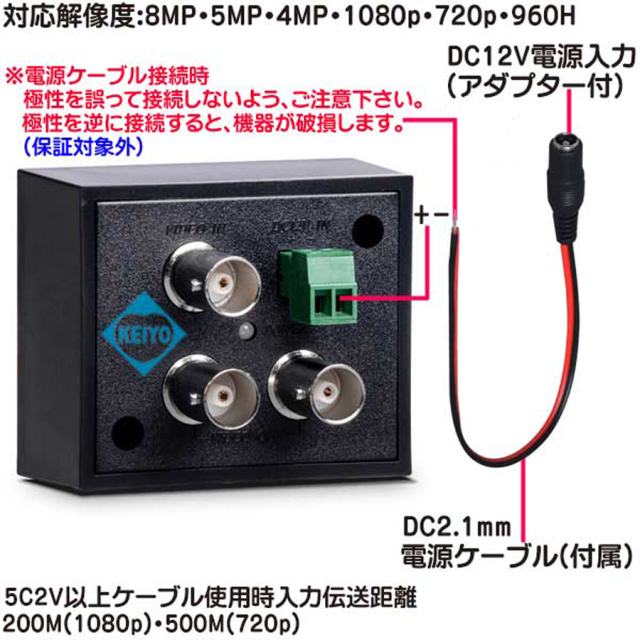

- DC2.1mm電源ケーブル
- DC12Vアダプター(DC12/0.5A)
- 説明書
AXC-VD102HDの仕様
| 型番 | AXC-VD102HD |
|---|---|
| 入力チャンネル | 1系統 BNC-J(メス) |
| 出力チャンネル | 2系統 BNC-J(メス) |
| 入力信号レベル | 0.8～1.2Vp-p 75Ω |
| 対応信号帯域 | 350MHz-3dB |
| UTC伝送 | - |
| 電源 | DC12V/0.5A(アダプター付属) |
| 消費電流 | 最大160mA |
| 寸法 | 約58×26×42mm(W×H×D) |
| 本体重量 | 約55g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- HDTVI/AHD/HDCVI信号等のアナログハイビジョン信号は、相性問題が起こる場合がございます。相性問題による保証はございません。
-
