AXC-VD104HDの詳細

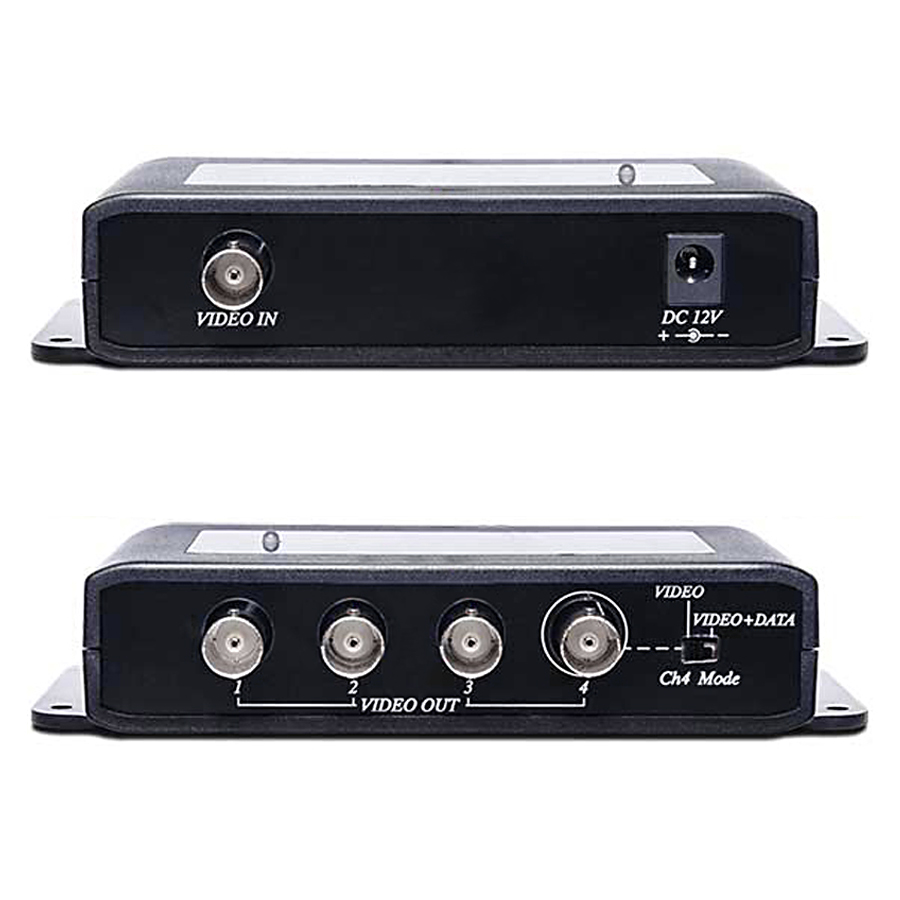

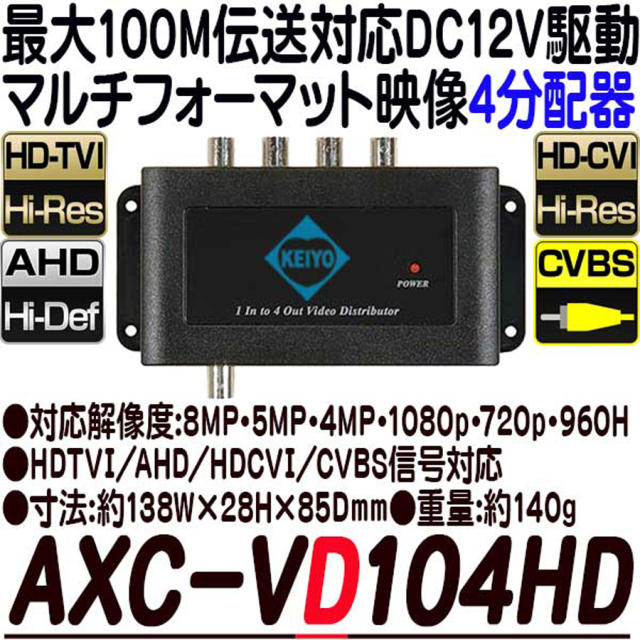

AXC-VD104HDの概要 AXC-VD104HDは、映像1入力4出力仕様のマルチフォーマット対応のDC12V駆動映像分配器です。アナログハイビジョン信号のHDTVI・AHD・HDCVI、従来のアナログ信号のCVBSに対応しています。
-
1系統BNC入力
-
4系統BNC出力
-
約138(W)×28(H)×89(D)mm寸法
-
-g重量

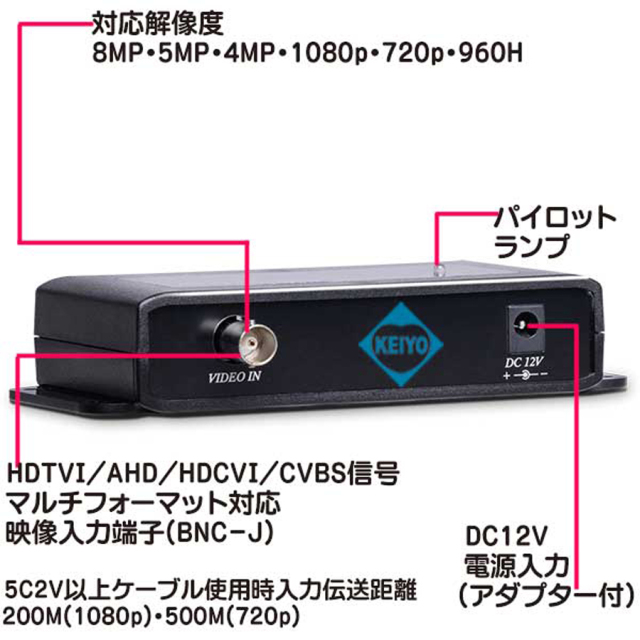

AHD/HD-TVI/HD-CVI/CVBS(アナログ)信号に対応する映像伝送 マルチフォーマットに対応しており各種アナログ信号を入力可能。アナログハイビジョン信号のHDTVI・AHD・HDCVI、従来のアナログCVBS信号の960H解像度をサポートしておりますので、様々なカメラ・周辺機器と組み合わせる事ができます。
最大8MP(4K)解像度に対応する、幅広い解像度設計 最大4K(8MP)解像度の入力・出力に対応。解像度は、8MP・5MP・4MP・1080p・720p・960Hの幅広い入力・出力解像度をサポート。類似製品のスリーディ社製品1入力4出力映像分配器も、同様に2MPまでのサポートなっております。低価格ながら高解像度に対応したコストパフォーマンスのよい製品となっております。
アンプ内蔵の安定した長距離伝送 本体にアンプを内蔵しておりますので、画質を損なわないように信号を補正し、安定した伝送を実現しました。5C2Vケーブル使用時に、1080p信号入力時は入力側200m・出力側100m、720p信号入力時は入力側500m・出力側100mの伝送が可能です。(※伝送可能距離は、接続カメラ・使用ケーブル・コネクタ品質により異なります)

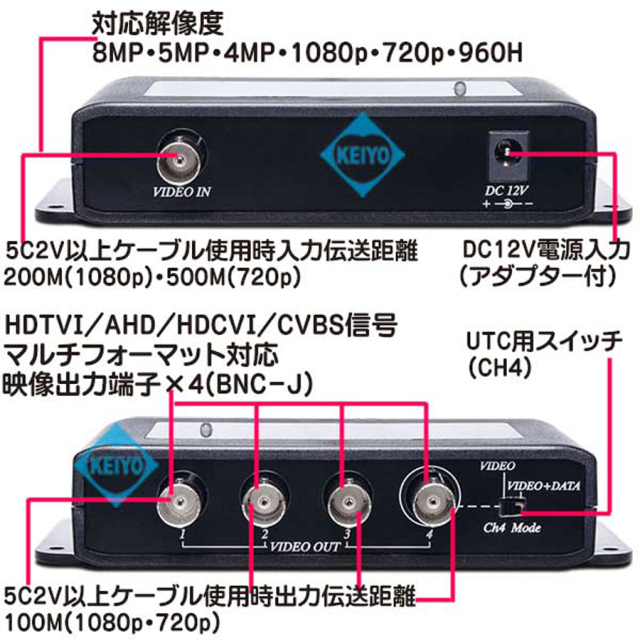

制御信号も伝送できるUTC機能搭載 カメラの映像信号と一緒に、OSDメニュー操作や電動レンズを操作する際に使用する信号を伝送する、UTC機能伝送にも対応しています。UTC機能は、CH4のみ伝送可能となっております。(オン/オフスイッチ付)(※すべてのUTC対応機器をご利用いただけるわけでは、ございません)(※UTC機能はCH4のみ、対応します)
寸法図
製品および主な付属品
- AXC-VD104HD本体
- ネジ類
- DC12Vアダプタ(DC12V/0.5A)
- 説明書
AXC-VD104HDの仕様
| 型番 | AXC-VD104HD |
|---|---|
| 入力チャンネル | 1系統 BNC-J(メス) |
| 出力チャンネル | 4系統 BNC-J(メス) |
| 出力チャンネル | 4系統 BNC-J(メス) |
| 入力信号レベル | 0.8～1.2Vp-p 75Ω |
| 対応信号帯域 | 350MHz-3dB |
| UTC伝送 | 対応(4CHのみサポート)(オン/オフスイッチ付) |
| 電源 | DC12V/0.5A(アダプター付属) |
| 消費電流 | 最大110mA |
| 寸法 | 約138×28×89mm(W×H×D) |
| 重量 | 約120g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- HDTVI/AHD/HDCVI信号等のアナログハイビジョン信号は、相性問題が起こる場合がございます。相性問題による保証はございません。
-
