AXR-XVR1B04H-I(1TB)の詳細

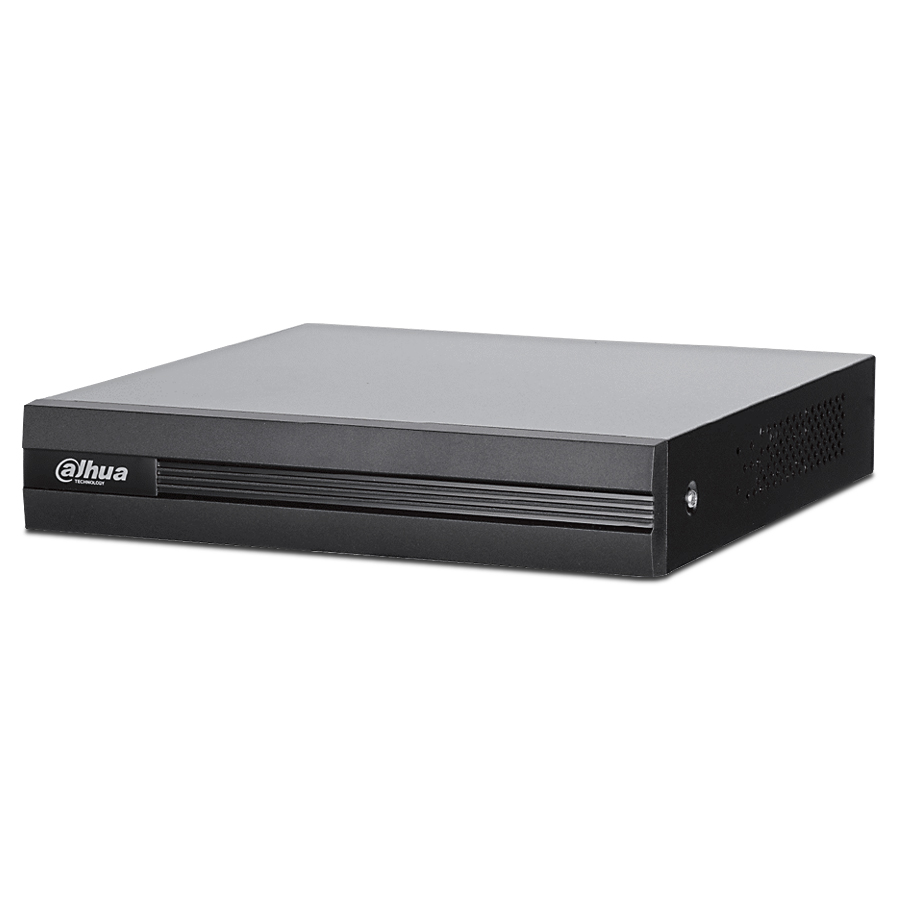

![AXR-XVR1B04H-I(1TB)](/image/goods/axr-xvr1b04h-i/axr-xvr1b04h-i_1.jpg)
AXR-XVR1B04H-I(1TB)の概要 AXR-XVR1B04H-I(1TB)は、HDCVI/AHD/TVI/IP/CVBS入力に対応した500万画素録画1TB搭載多機能4ch防犯用録画機です。アナログハイビジョンカメラ・ネットワークカメラ・CVBS(アナログ)カメラを接続できるハイブリッドモデルです。最大6チャンネルのIPカメラ入力(最大6Mのカメラ接続)が可能で、最大入力帯域は32Mbpsとなります。(※姉妹品に、音声入力8系統800万画素対応4TB内蔵8台用モデル[AXR-XVR5108HE-4KL(4TB)]、500万画素対応4TB内蔵16台用モデル[AXR-XVR5216AN-I3(4TB)]もございます)
-
1TBハードディスク記録媒体
-
1.02kg(HDD含まず)重量
-
203.4x41.5x198.3mm(WxHxD)寸法
帯域とHDD容量を大幅に削減できるH.265+方式対応 従来の録画機で採用されていたH.264方式に比べて大幅にファイル容量の削減になる、H.265+方式に対応しています。本シリーズは、H.265+よりもさらに高圧縮を行うAI-Codingに新たに対応した、新シリーズになります。
SMD Plus(スマート動体検知) スマート動体検知テクノロジーは、インテリジェントアルゴリズムにより、動体検知の対象から、人物と車両のみをフィルタリングし、効果的で正確なアラームを実現可能にしました。
HDCVIカメラ+ネットワークカメラ接続可能なハイブリットモデル HDCVIカメラ4台同時録画の他に、IPカメラ4台を追加した6台まで同時入力が可能です。すべてIPカメラ入力すると、IPカメラを同時に6台まで接続対応可能な、NVRとしてもご利用いただけます。様々なシステム構成が可能になります。(※録画フレームレートは接続カメラ解像度・モードにより異なります)
直感的で使いやすいGUI採用 メニュー言語は日本語を含む、多言語に対応しています。メニュー画面にも、アイコンイメージでわかりやすいGUIを採用しています。
ネットワーク配信機能 ネットワーク環境に接続いただく事でローカルエリア内のパソコンや遠隔地のパソコン・スマホ等の各種モバイルデバイスからアクセスする事ができます。
寸法図
![寸法図](/image/goods/axr-xvr1b04h-i/axr-xvr1b04h-i_dim.jpg)
製品および主な付属品
![製品および主な付属品](/image/goods/axr-xvr1b04h-i/axr-xvr1b04h-i_attachment.jpg)
- AXR-XVR1B04H-I(1TB)本体
- マウス
- ACアダプター
- 取扱説明書(写真非掲載)
AXR-XVR1B04H-I(1TB)の仕様
型番 | AXR-XVR1B04H-I(1TB) |
---|---|
メインプロセッサ | Embeddedプロセッサ |
OS | Embedded LINUX |
パフォーマンス | 4チャンネル |
Al検索 | 人間・車両の特徴で検索 |
アナログカメラ入力 | 4チャンネル, BNC |
HDCVIカメラ | 5MP, 4MP, 1080P@30fps, 720P@60fps, 720P@30fps |
AHDカメラ | 5MP, 4MP, 1080P@30fps, 720P@60fps, 720P@30fps |
TVIカメラ | 5MP, 4MP, 1080P@30fps, 720P@60fps, 720P@30fps |
アナログカメラ | PAL, NTSC |
IPカメラ入力 | 切替4台+追加2台, 各チャンネル最大6MP |
オーディオ入力 | RCA×1 |
オーディオ出力 | RCA×1 |
圧縮方式 | AI Coding, H.265+, H.265, Smart H.264+, H.264 |
解像度 | SM-N, 4M-N, 1080P, 1080N, 720P, 960H, D1, CIF |
録画レート | 【メインストリーム】5M-N(1~10fps), 4M-N/1080P(1~15fps), 1080N/720P/960H/D1/CIF(1~30fps) 【サブストリーム】D1/CIF(1~15fps) |
ビットレート | 32Kbps~6144Kbp |
録画モード | マニュアル, スケジュール(連続、一定期間), 動体検知(ビデオ検出、動体検知、ビデオロス、改ざん検知), アラーム, 停止 |
録画間隔 | 1~60分(初期値:60分), 事前録画:1~30秒, 事後録画:10~300秒 |
オーディオ圧縮 | G.711A, G,711U, PCM |
オーディオサンプリングレート | 8KHz, 16ビット |
オーティオビットレート | 64Kbp |
インターフェース | HDMIx1, VGAx1 |
解像度 | 1920x1080, 1280x1024, 1280x720 |
画面分割表示 | 1, 4, 6(6はIPC追加時のみ) |
OSD表示情報 | カメラタイトル, 日付時刻, ビデオロス, カメラロック, 動体検知, 録画 |
ネットワークポート | RJ-45ポートx1(100Mbps) |
ネットワーク機能 | HTTP, HTTPS, TCP/IP, 1Pv4/1Pv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE, FTP, Alarm Server, P2P, IP Search(Dahua IPカメラ, DVR, NVS等をサポート) |
最大ユーザーアクセス数 | 128ユーザー |
スマートフォン | iPhone, iPad, Android |
相互性 | ONVIF 16.12, CGI Conformant |
トリガーイベント | 録画, PTZ, ツアー, ビデオプッシュ, Eメール, FTP, スナップショット, ブザー, ポップアップ表示 |
映像検出内容 | 動き検出:396ゾーン(22x18), ビデオロス, カメラ映像断&カメラ接続状態判別 |
アラーム入力 | 非対応 |
リレー出力 | 非対応 |
同時再生 | 1, 4 |
検索モード | 時刻/日付, アラーム, 動体検知, 詳細検索(秒単位) |
再生機能 | 再生, 一時停止, 停止, 逆再生, 高速再生, スロー再生, 次ファイル, 前ファイル, 次カメラ, 前カメラ, フルスクリーン, リピート, シャッフル, バックアップ選択, デジタルズーム |
バックアップモード | USBデバイス, ネットワーク |
内蔵HDD | SATAポートx1, 最大6TB/台 |
eSATA | 非対応 |
USB | USB2.0x2 |
RS232 | 非対応 |
RS485 | 非対応 |
電源 | DC12V/1.5A |
消費電力 | 4W未満(HDDを除く) |
外形寸法 | 198.3x203.4x41.5 mm |
重量, 総重量 | 0.55kg, 1.02kg(HDDを除く) |
インストール | テスクトップ |
オペレーション条件 | -10℃~+45℃, 0~90% RH |
ストレージ条件 | -20℃~+70℃, 0~90% RH |
サードパーティー対応 | Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek, and more |
認証 | FCC : Part 15 Subpart B, CE: CE-LVD: EN60950-1 /IEC60950-l, CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN50130, EN 55024 |
保証期間 | 2年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。
- アナログハイビジョン信号は、相性問題により正常に映らない場合やノイズ等がのる場合がございます。相性問題は、保証の対象外となりますので当店での、システム一式の同時購入を推奨します。
- IPカメラを追加すると、顔検出機能が使用できなくなります。
-
