AXR-XVR5108HE-4KL-I3(4TB)の詳細

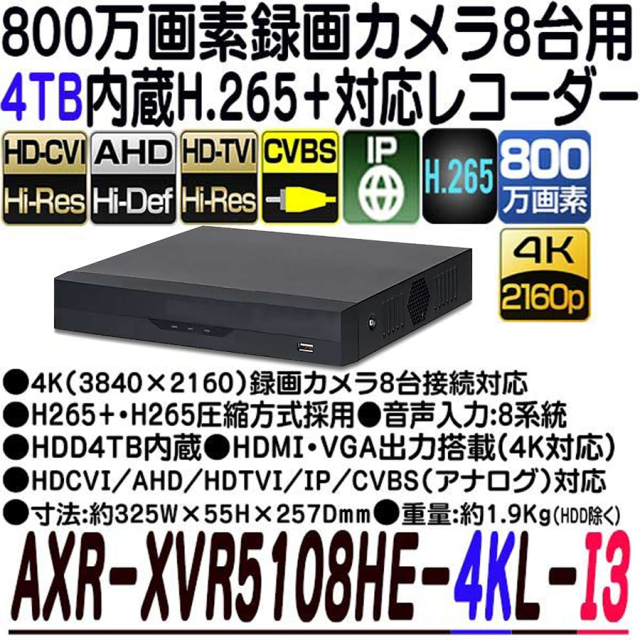

AXR-XVR5108HE-4KL-I3(4TB)の概要 AXR-XVR5108HE-4KL-I3(4TB)は、HDCVI/AHD/HDTVI/IP/CVBS入力対応800万画素録画4TB搭載多機能8ch防犯用録画機です。アナログハイビジョンカメラ・ネットワークカメラ・CVBS(アナログ)カメラを合計16台まで接続できるハイブリッドモデルです。(※姉妹品に、音声入力8系統800万画素対応2TB内蔵4台用モデル[AXR-XVR5104HE-4KL(2TB)]、500万画素対応4TB内蔵16台用モデル[AXR-XVR5216AN-I3(4TB)]もございます)
-
4TBハードディスク記録媒体
-
1.92kg(HDD含まず)重量
-
325×55×256.6mm(WxHxD)寸法
帯域とHDD容量を大幅に削減できるH.265+方式対応 従来の録画機で採用されていたH.264方式に比べて大幅にファイル容量の削減になる、H.265+方式に対応しています。本シリーズは、H.265+よりもさらに高圧縮を行うAI-Codingに新たに対応した、新シリーズになります。
各種インテリジェンス機能に対応したAI機能搭載 AXR-XVR5108HE-4KL-I3(4TB)は、顔認識機能境界保護に対応しています。顔認識機能は、合計1chのみに適用可能。1秒間に最大8枚の顔写真処理を行え顔情報データベースに、未登録者の顔を自動検出できます。(※顔認識機能は、HDCVIカメラにのみ対応)撮影した顔画像は、AI検索として顔画像検索を行うことも可能。境界保護機能は、合計1chのみに適用できる機能になります。最大10イベントまで設定を行え、人・車に対してトリップワイヤー(仕掛け線)を設定して、侵入検知が可能。撮影した映像は、人間・車両の特徴でAI検索に対応しております。
より高精度になった動体検知機能SMD Plus 従来のモーション録画(動体検知録画)は、映像内に変化があった際に記録する仕組みを採用しており、とても便利な機能ではありますが、人・車両だけではなく、雨・ペット等が画像内に入った場合でも指定したエリア内に変化があった際は、映像を記録してしまう構造になっておりました。SMD Plus機能は、AI機能を使用することで雨・ペット等での誤検知を最小限に抑え、人間・車両に該当する物を識別して録画できる機能となっております。SMD Plus機能は、合計4chのみに適用可能。録画したデータは、人間・車両の特徴からAI検索機能を使用してスムーズに目的のデータへアクセスが可能になります。(※顔認識・SMD Plus・境界保護機能は同時に使用できません)
8.0メガピクセルカメラ表示・録画対応 HDCVI・AHD・HDTVI・IPカメラを800万画素(3840×2160)の高画質ライブ表示・録画を可能にしました。(※入力できる解像度は、方式により異なります)【※IPカメラは、最大8Mカメラ接続可能】

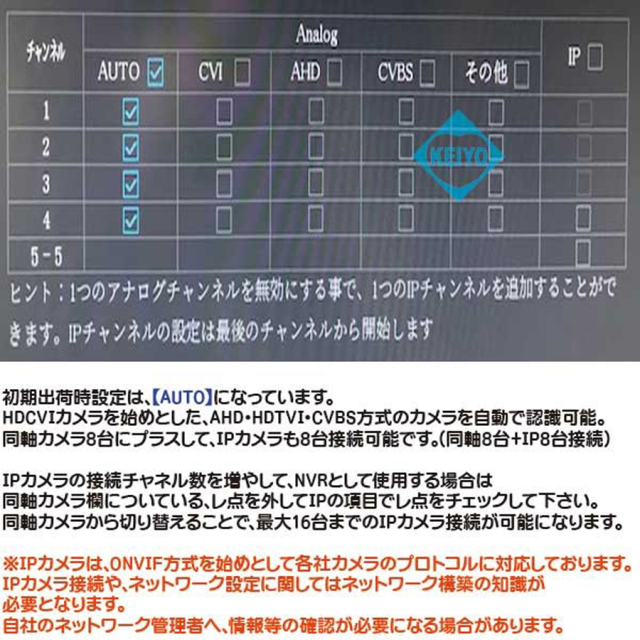

HDCVIカメラ+ネットワークカメラ接続可能なハイブリットモデル HDCVIカメラ8台同時録画の他に、IPカメラ8台を追加した16台まで同時入力が可能です。すべてIPカメラ入力すると、IPカメラを同時に16台まで接続対応可能な、NVRとしてもご利用いただけます。様々なシステム構成が可能になります。(※録画フレームレートは接続カメラ解像度・モードにより異なります)
8系統音声入力対応 外部マイクを接続する事で、映像と一緒に音声も記録できます。音声入力は、8系統に対応しておりますのでカメラそれぞれの映像に音声を統合させる事も可能です。また、双方向音声機能も搭載しておりますのでアンプ内蔵スピーカーを接続することで、遠隔地のスマホから話しかけたり侵入者に対して警告を行うようなシステムも構築可能になりました。
同軸ケーブル1本に音声信号を重畳させるAudio-Over-Coax機能 通常の防犯カメラシステムでは、録画機に音声入力をする際はカメラ映像用ケーブルとは別に、音声信号用の同軸ケーブルを配線する必要がありました。AXR-XVRシリーズでは、対応しているHDCVIカメラの内蔵マイクまたはカメラに接続した音声ソースを、カメラ映像ケーブルに重畳させてケーブル1本で伝送できるAudio-Over-Coax機能に対応しております。本機能を使用することで、システムに使用するケーブルを大幅に減らせるため、通線作業が少なくなりますのでコスト削減とシステムの簡略化につながるとても便利な機能となっております。
直感的で使いやすいGUI採用 メニュー言語は日本語を含む、多言語に対応しています。メニュー画面にも、アイコンイメージでわかりやすいGUIを採用しています。
選べる3つの録画モード 録画モードは、3つの方法から選択可能です。常時録画するノーマルモード、動きがあった時に録画するモーションモード指定した時間帯に録画する、スケジュールモード。使用環境に合わせた、最適な録画をモードをご利用下さい。
外部機器との接続を可能にするアラーム入出力端子搭載 AXR-XVR5108HE-4KL-I3(4TB)は、パッシブセンサー等の外部センサーを接続できる8系統のアラーム入力を搭載しています。警報装置からの信号を受け取り、録画のトリガーとして使用したり本機に接続している回転灯・サイレン等を連動させる事も可能です。リレー出力も3系統搭載しておりますので、様々な機器を接続した防犯カメラシステムの構築が可能になります。【※音声入力1系統アラーム入力非搭載2TB内蔵8台用廉価モデル[AXR-XVR5108HS-4KL(2TB)]もございます】
UTC機能対応 UTC対応カメラを接続する事で、レコーダーからカメラメニュー設定が可能です。(※UTC対応カメラでも、使用できないモデルもございます)
ネットワーク配信機能 AXR-XVR5108HE-4KL-I3(4TB)は、ネットワーク環境に接続いただく事でローカルエリア内のパソコンや遠隔地のパソコン・スマホ等の各種モバイルデバイスからアクセスする事ができます。アクセス方法は、固定IPアドレスやDDNSを使用する【IPモード】P2Pを使用して接続する【P2Pモード】の2つからお選びいただけます。
4K出力対応HDMI出力搭載 HDMI出力は、4K出力に対応。800万画素カメラの映像を表示するのに最適です。映像出力は、HDMI・VGAの2系統を搭載。同時に2出力も可能となっておりますので、複数のモニターがある環境でも、同時に映像確認が可能です。
寸法図
製品および主な付属品
- AXR-XVR5108HE-4KL-I3(4TB)本体
- マウス
- ACアダプター(DC12V/2.0A)
- 取扱説明書(写真非掲載)
AXR-XVR5108HE-4KL-I3(4TB)の仕様
| 型番 | AXR-XVR5108HE-4KL-I3(4TB) |
|---|---|
| ハードディスク | 4TB搭載(最大16TB対応) |
| 圧縮方式 | AI Coding, H.265+, H.265, H.264+, H.264 |
| 境界保護 | 【パフォーマンス】合計2チャンネルまで対応 |
| 顔認識 | 【顔の属性】性別・年齢・眼鏡・表情・マスク・ヒゲの6つの属性検出 最大4つの検出パネルが同時に表示可能 【顔検出パフォーマンス】合計2チャンネル 1Chに最大12個の顔検出が可能 各画像の類似性しきい値は手動設定可能 【顔認証チャンネル数】合計2チャンネルまで対応 【データベース管理】合計2万枚の顔画像を含む10個のデータベースを作成可能 |
| SMD Plus | 【パフォーマンス】全チャンネル対応 |

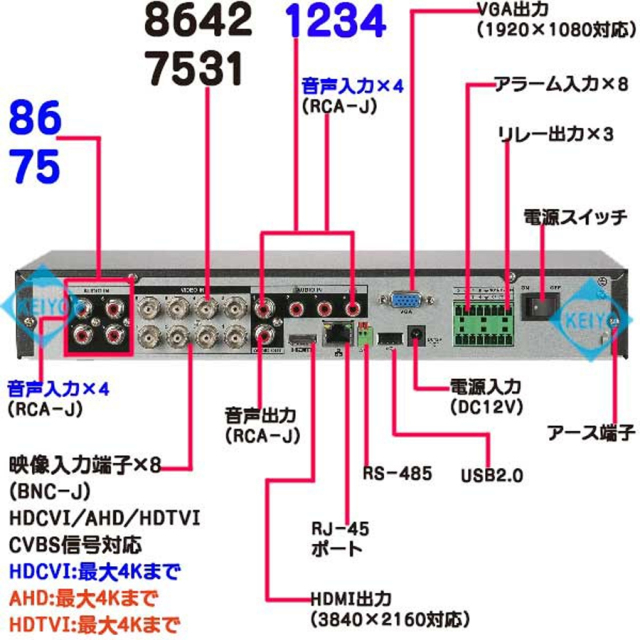

| 映像入力 | 8入力(BNC-J) HDCVI, AHD, HDTVI, CVBS対応 |
| 音声入力 | 8入力(RCA-J) |
| 音声出力 | 1出力(RCA-J) |
| 双方向音声 | 入出力各1(RCA端子を使用) |
| 映像出力 | HDMI, VGA |
| 対応入力カメラ解像度 | 【HDCVI】4K, 6MP, 5MP, 4MP, 1080p 30fps, 720p 60, 30fps 【AHD】4K, 5MP, 4MP, 3MP, 1080p 25, 30fps, 720p 25, 30fps 【HDTVI】4K, 5MP, 3MP, 1080p 25, 30fps, 720p 25, 30fps 【IP】1chにつき最大8.0MPまで(最大入力帯域：64Mbps) |
| 録画解像度 | 4K, 6MP, 5MP, 4MP, 3MP, 1080p, 720p, 960H, D1, CIF, QCIF |
| 録画フレームレート | 【メインストリーム】4K(1～7fps), 6MP(1～10fps), 5MP(1～12fps), 4MP/3MP(1～15fps), 4M-N, 1080p, 720p, 960H, D1, CIF(1～25/30fps) 【サブストリーム】960H(1～15fps), D1/CIF(1～30fps) |
| 録画ビットレート | 32kbps～6144Kbps |
| 出力解像度 | 【HDMI】3840×2160, 1920×1080, 1280×1024, 1280×720 【VGA】1920×1080, 1280×1024, 1280×720 |
| 録画モード | スケジュール, マニュアル, モーション |
| 録画間隔 | 1～60分(初期値：60分) 【事前録画】1～30秒 【事後録画】10～300秒 |
| 映像検出内容 | 【動き検出】396ゾーン(22×18), ビデオロス, カメラ映像断/カメラ接続状態判別 |
| 同時再生 | 1, 4, 9ch(単画面, 4分割, 9分割画面) |
| バックアップ | USBポート, ネットワーク |
| ネットワーク | HTTP, HTTPS, TCP/IP, IPv4/IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP, Filter, PPPoE,DDNS, FTP, Alarm Server, P2P,IP, IP Search(Supports Dahua IP camera, DVR, NVS, etc.) |
| サードパーティサポート | Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec,Vivotek,etc |
| ネットワークポート | RJ-45×1 1000MBps |
| 最大アクセス | 128ユーザー |
| モバイルアクセス | iPhone, iPad, Andoroid(専用アプリ:DMSSを使用) |
| DDNS | あり |
| P2P | 対応 |
| USBポート | USB2.0×2 |
| RS-485ポート | 1ポート |
| RS-232ポート | - |
| アラーム入力 | 入力×8 |
| リレー出力 | 出力×3 |
| 電源 | DC12V/2.0A |
| 消費電力 | 10W未満(HDD除く) |
| 動作温度 | -10℃～+55℃ |
| 寸法 | 約325W×55H×256.6Dmm |
| 重量 | 約1.92Kg(HDD含まず） |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。
- 顔認識・SMD Plus・境界保護機能は同時に使用できません。
- アナログハイビジョン信号は、相性問題により正常に映らない場合やノイズ等がのる場合がございます。相性問題は、保証の対象外となりますので当店での、システム一式の同時購入を推奨します。
- IPカメラを追加すると、顔検出機能が使用できなくなります。
-
