CBP-BNCP-3C2V-100の詳細

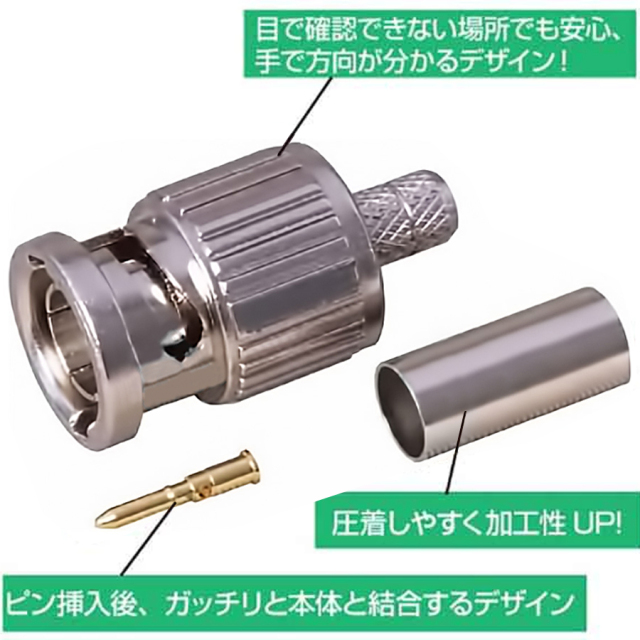

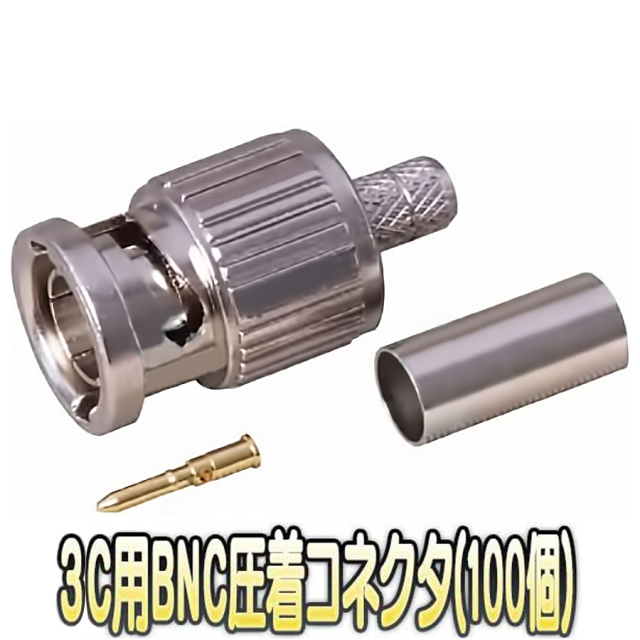

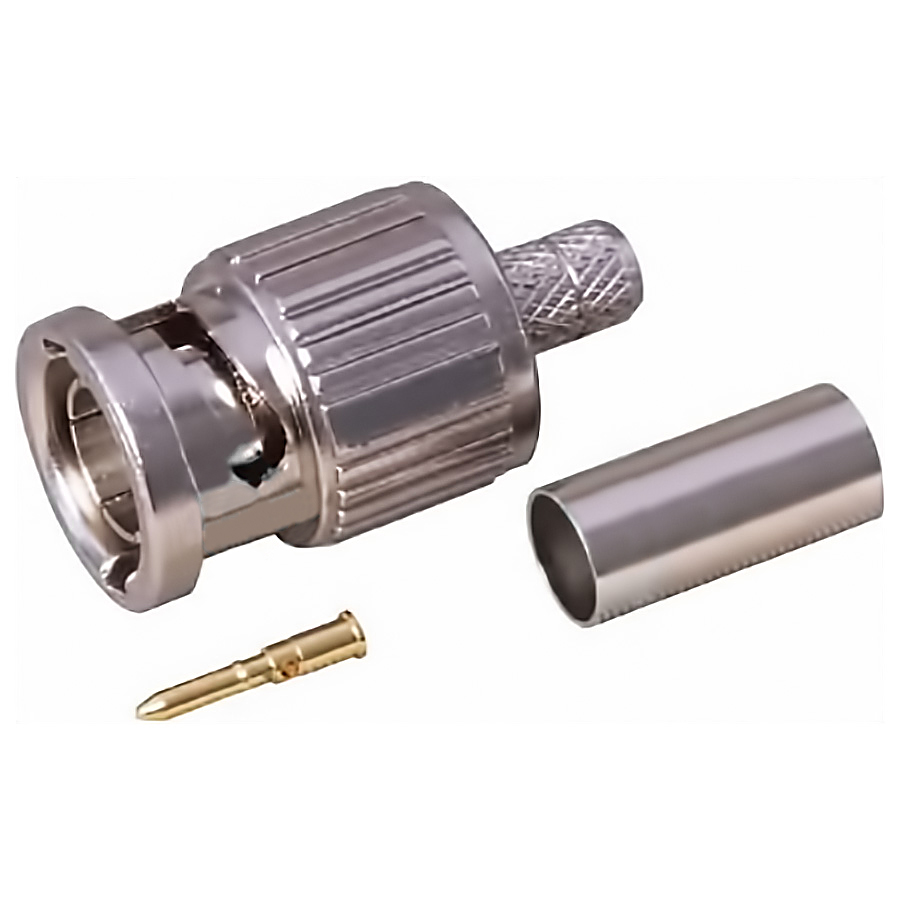

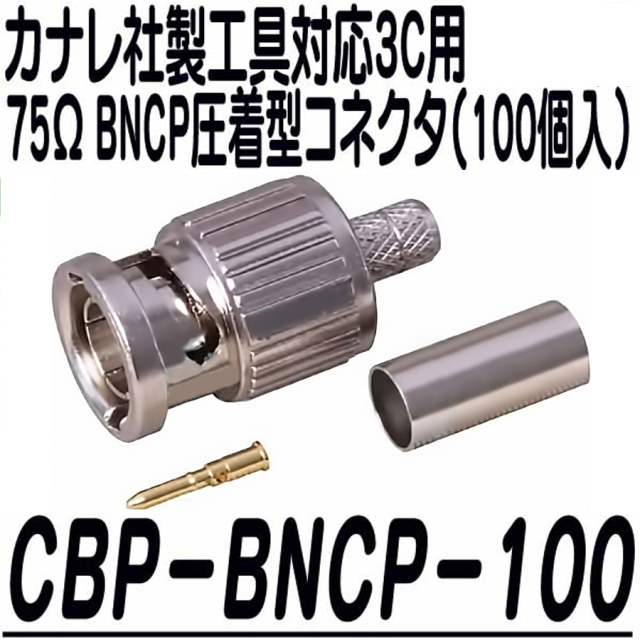

CBP-BNCP-3C2V-100の概要 CBP-BNCP-3C2V-100は、CANARE(カナレ)社製圧着工具に対応した75Ω BNC汎用圧着式コネクタ(100個入)です。本製品は低価格ですが従来品よりスリーブが圧着しやすくなっております。本体がどの場所まで回転しているか、手で判別が可能コネクタ固定時のクリック感が向上し、接続が分かりやすくなりました。また、梱包もコネクタセット1個毎に袋に入っており現場でのパーツ紛失防止にも役立っています。対応周波数も3GHzまで対応しておりますのでハイビジョン画質の伝送にもお使いいただけます。ケーブルのカットには、3C・5Cに対応したケーブルストリッパー[TKG-CSB3(3C用)・TKG-CSB5(5C用)][4C・5C対応ケーブルストリッパー TKG-CSB1]がオススメです。コネクタの取付には、3C/4C/5Cに対応したBNCコネクタ専用圧着工具[TKG-BNC35CA]がご利用いただけます。
-
75Ω-インピーダンス

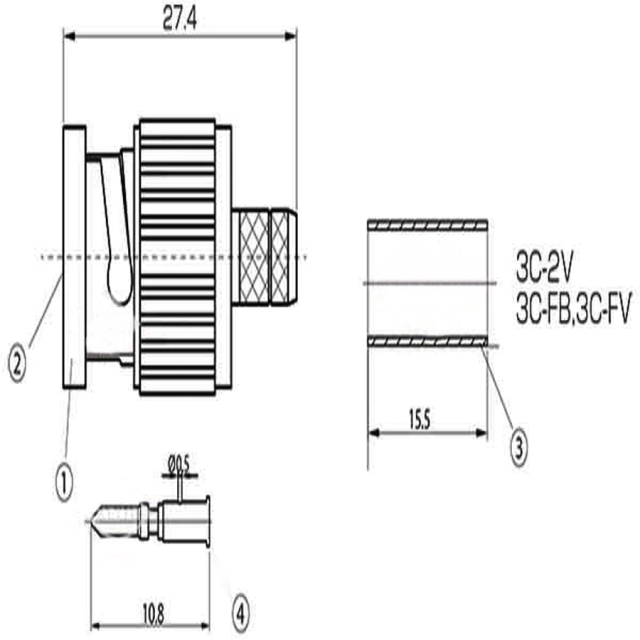

寸法図

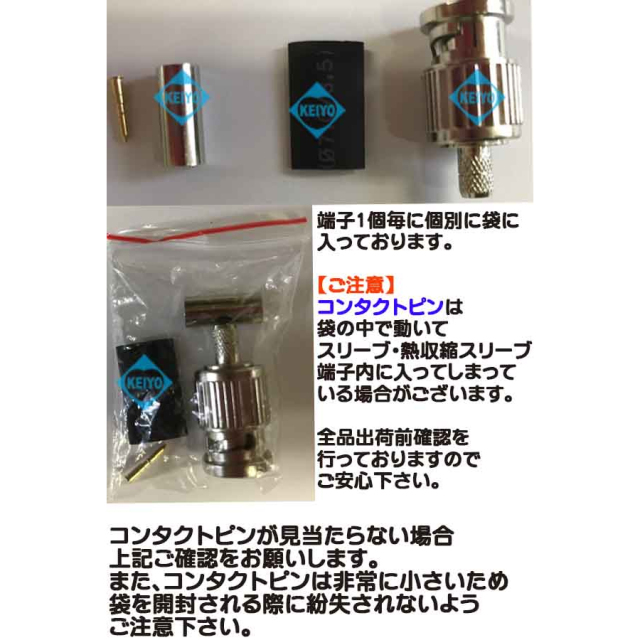

製品および主な付属品
- BNC圧着コネクタ×100個
- コンタクトピン×100個
- 圧着スリーブ×100個
- 熱収縮スリーブ×100個
CBP-BNC-3C2V-100の仕様
| 型番 | CBP-BNC-3C2V-100 |
|---|---|
| セット個数 | 100個 |
| インピーダンス | 75Ω |
| 対応同軸ケーブル | 3C-2V |
| 対応周波数 | 5MHz～3GHz, VSWR：1.5以下 |
| 対応工具 | HOZAN社：P-741, カナレ社：TCD-35CA |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
-
