E768HDの詳細

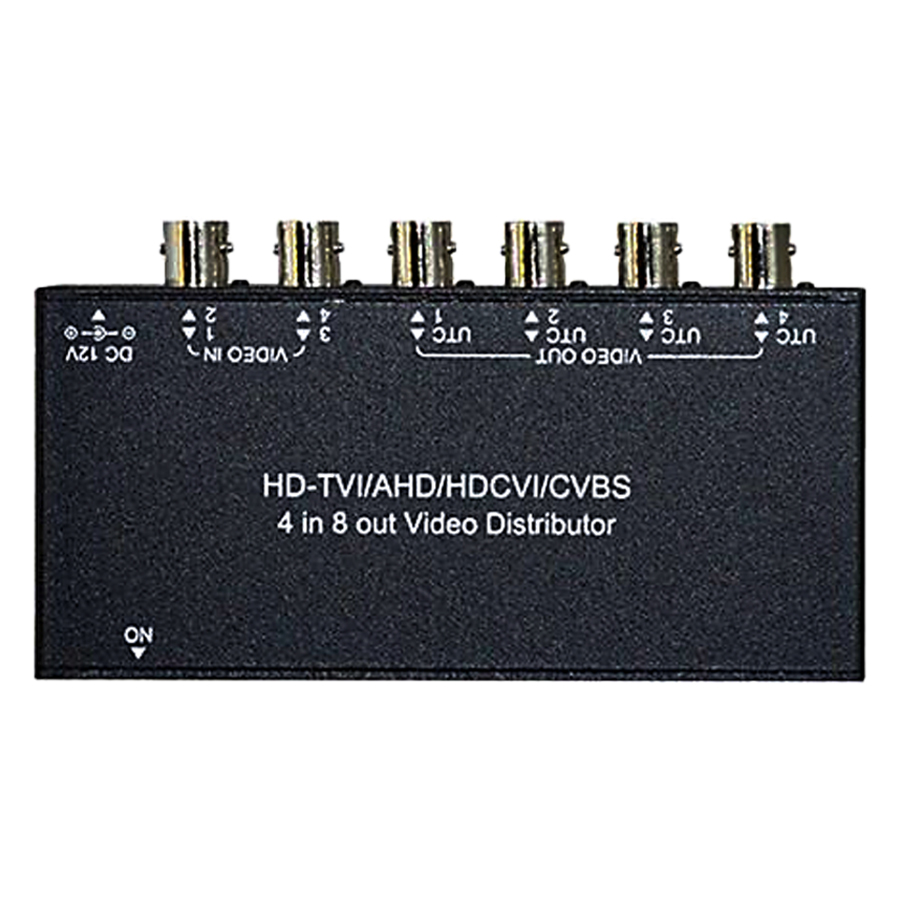

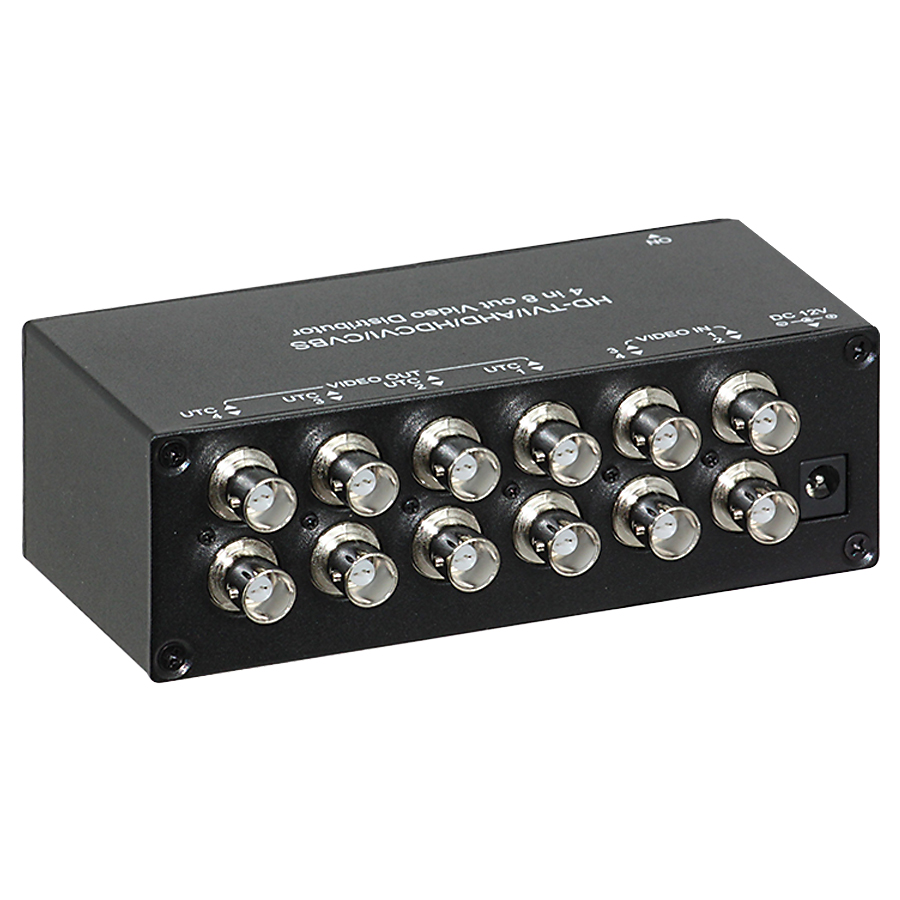

E768HDの概要 E768HDは、映像4入力8出力仕様のマルチフォーマット対応のDC12V駆動映像分配器です。アナログハイビジョン信号のAHD・CVI・TVI、従来のアナログ信号のCVBSに対応しています。4台のカメラ映像を8つまで分配しますので、別の部屋でも同じカメラ映像を見るときに便利です。
-
4系統BNC入力
-

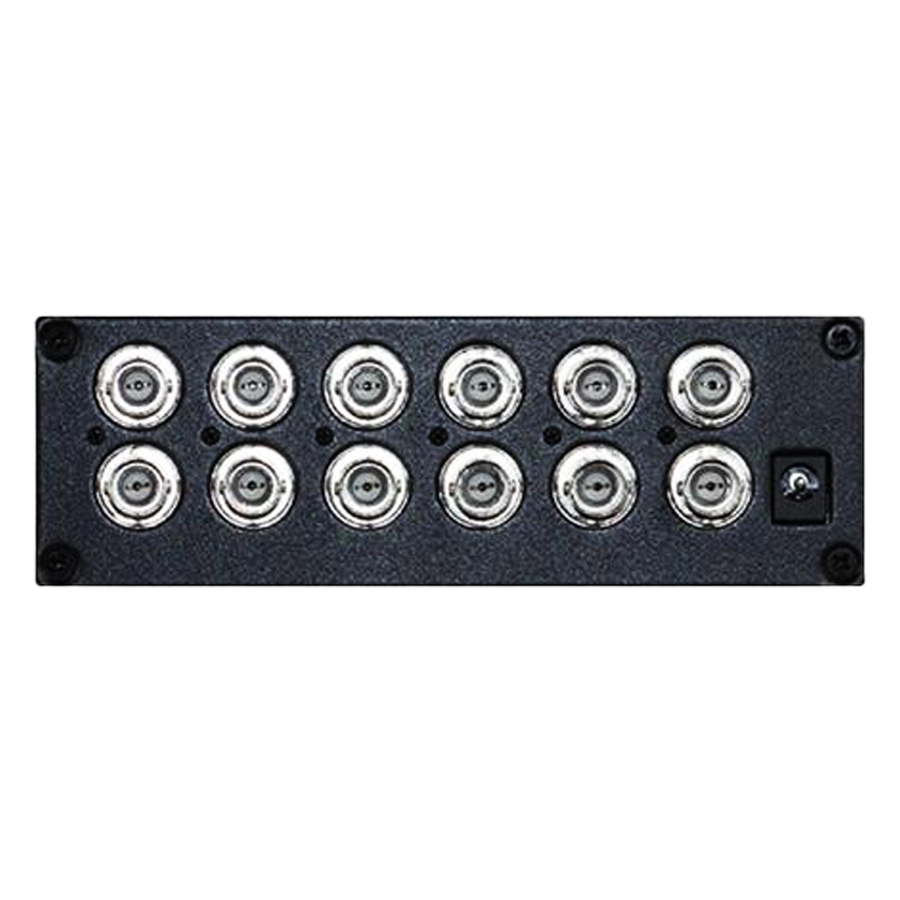

8系統BNC出力
-
133×74×45mm寸法
AHD/TVI/CVI/CVBS(アナログ)信号に対応する映像伝送 マルチフォーマットに対応しており各種アナログ信号を入力可能。アナログハイビジョン信号のTVI・AHD・CVI、従来のアナログCVBS信号をサポートしておりますので、様々なカメラ・周辺機器と組み合わせる事ができます。

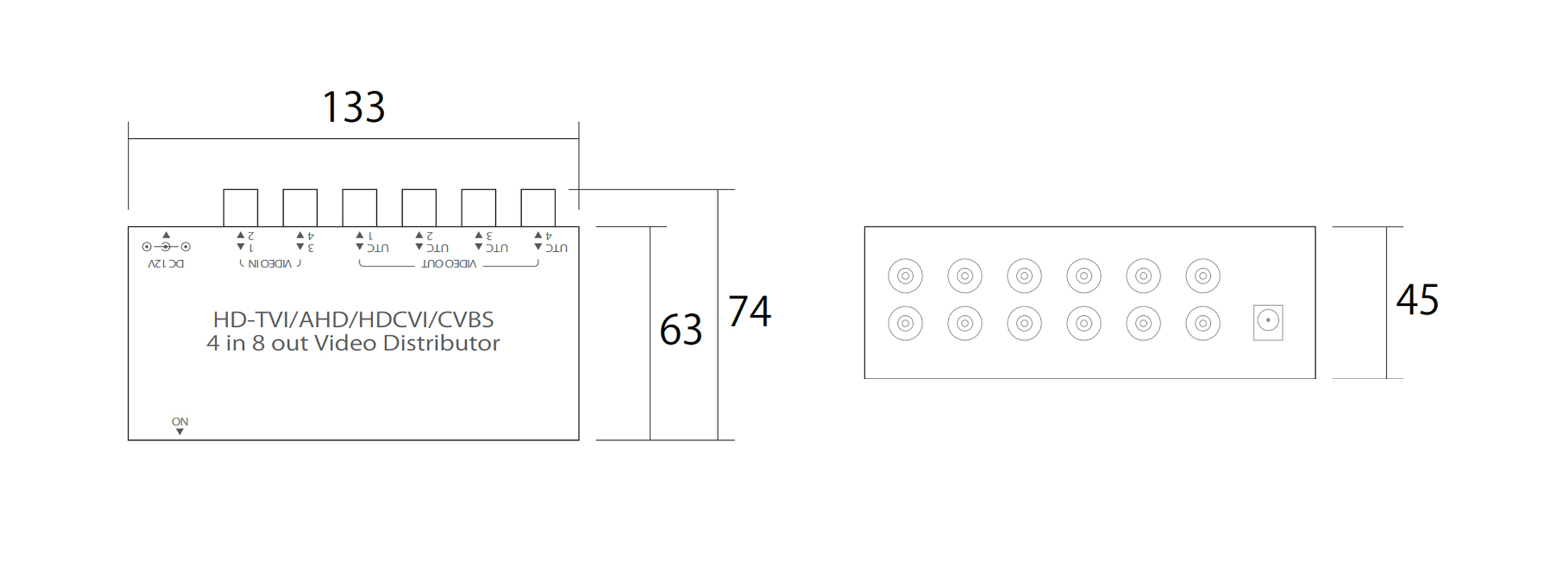

寸法図
製品および主な付属品
- E768HD本体

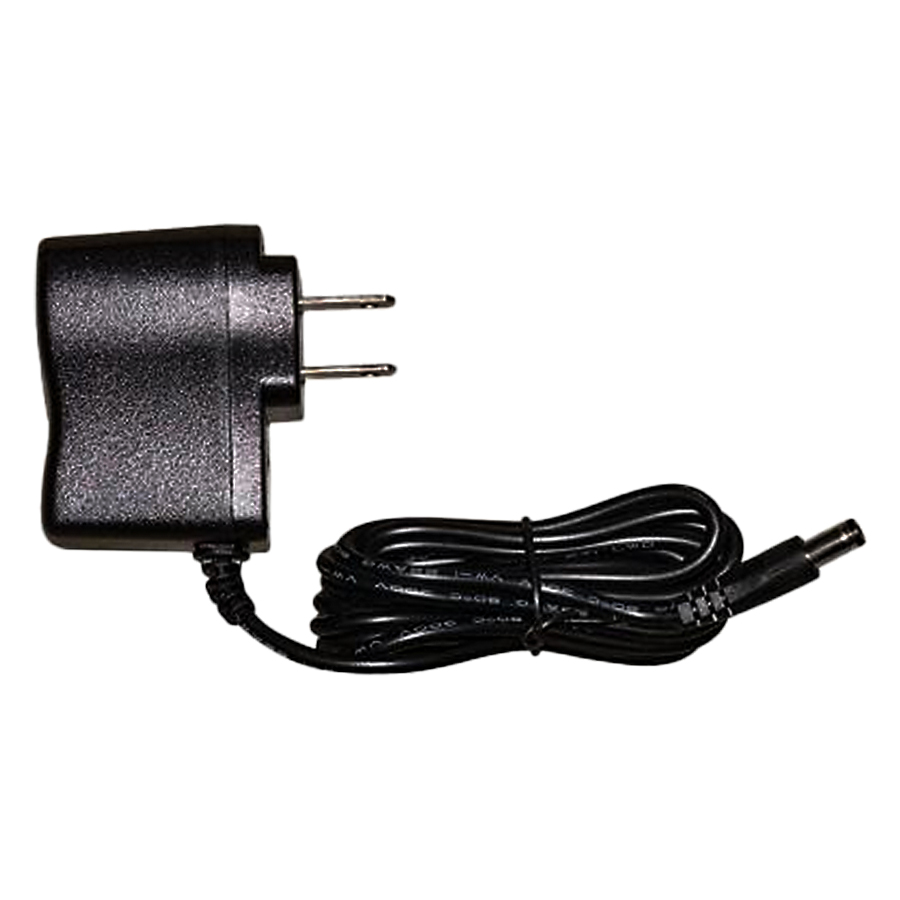

- 電源アダプター
E768HDの仕様
| 型番 | E768HD |
|---|---|
| ビデオ入力 | BNC×4 |
| ビデオ出力 | BNC×8 |
| ビデオ入力レベル | 0.8～1.2Vp-p, 75 Ohms |
| ビデオ出力レベル | 1Vp-p(Standard), 75 Ohms |
| ビデオ帯域幅 | 350MHz -3dB |
| 電源 | DC12V |
| 消費電力 | 500mA |
| 動作温度, 湿度 | 0℃～+50℃, ～95% |
| 寸法 | 約133×74×45mm |
| 重量 | 約420g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 5CFBにて分配後約100m程度まで配線可能ですが、長く伸ばすほど映像が暗くなったりノイズ発生の原因となります。
- TVI/AHD/CVI信号等のアナログハイビジョン信号は、相性問題が起こる場合がございます。相性問題による保証はございません。
-
