GL001HDの詳細
GL001HDの概要 GL001HDは、各種アナログハイビジョン信号信号に対応した、グラウンドループ干渉を減らすアクテイブタイプのビデオグランドループアイソレーターです。新規のシステムに、既存のシステムにさらなるアイソレーターとして簡単にインストールすることができます。映像信号の電位差が異なる可能性のケーブル間にアイソレータは、役に立ちます。電位差の違いは線が不均衡になった場合に、一般的に発生します。上記原因により、映像上にひずみが発生した際に本製品を導入することで、症状の改善につながる場合がございます。接続可能なカメラは、最大5.0MP解像度までのHDTVI/AHD/HDCVI方式カメラ・960解像度CVBS方式になります。(※配線可能距離・対応解像度はカメラ方式・使用ケーブルにより異なります)
-
49×25×113mm(W×H×D)寸法
-
160g重量
アナログハイビジョン信号対応 アナログハイビジョン信号のHDTVI/AHD/HDTVI方式に対応しています。複数の信号に対応しておりますので様々な環境でご利用いただく事が可能です。(※方式により、対応解像度・伝送可能距離が異なります)
電源接続をする事で長距離配線に対応したアクテイブタイプ 本製品は駆動用に、付属のDC12V電源を使用するアクテイブタイプを採用しています。電源を接続することで、パッシブタイプ[GL001HDP]の最大配線長200mに対して最大配線長400mに対応しました。設置環境に合わせてお選び下さい。

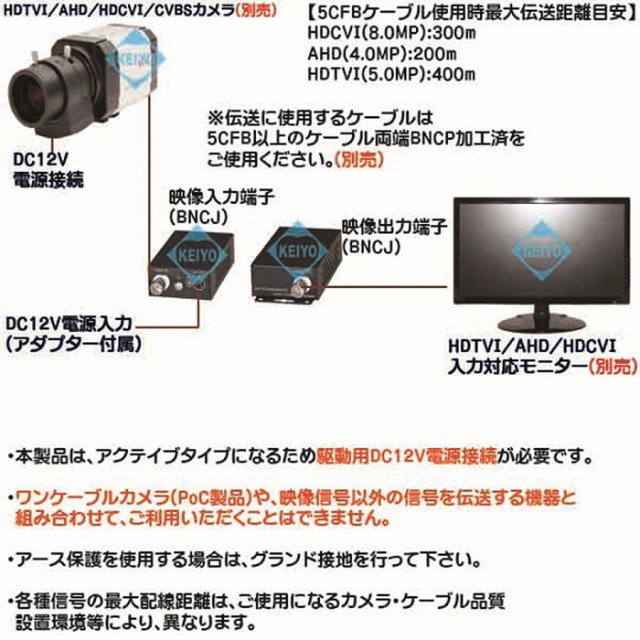

最大400mの映像信号伝送に対応 5CFBケーブル使用時、最大400mまでの映像伝送に対応します。(※設置環境や、ケーブル品質により距離が短くなる場合もございます)【200m以下の環境で、ご利用いただく場合は姉妹品のアクテイブタイプグランドループアイソレーター GL001HDPもご利用いただけます】
グラウンドループ問題を除去する高性能仕様
低ビデオ損失、帯域幅: 25hz-50Mhz, +0/-3dB

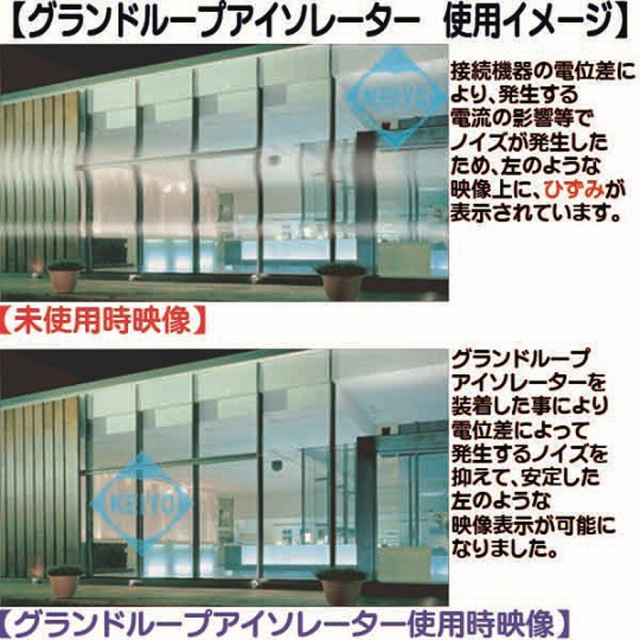

ビデオグラウンドループによる映像信号のひずみを防ぎます
亀裂映像＆回転、クロストークの除去
CCTVシステムへの他の電源ケーブルの干渉を防止します
電位差の異なるケーブル間の伝送に有効です
寸法図

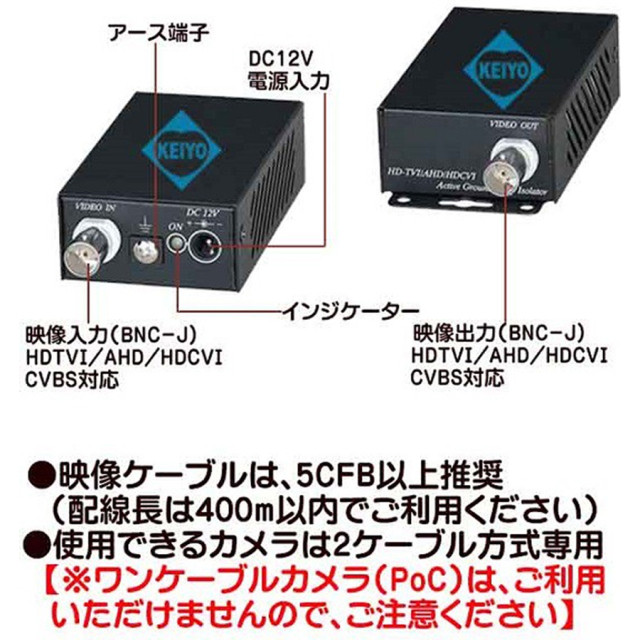

製品および主な付属品

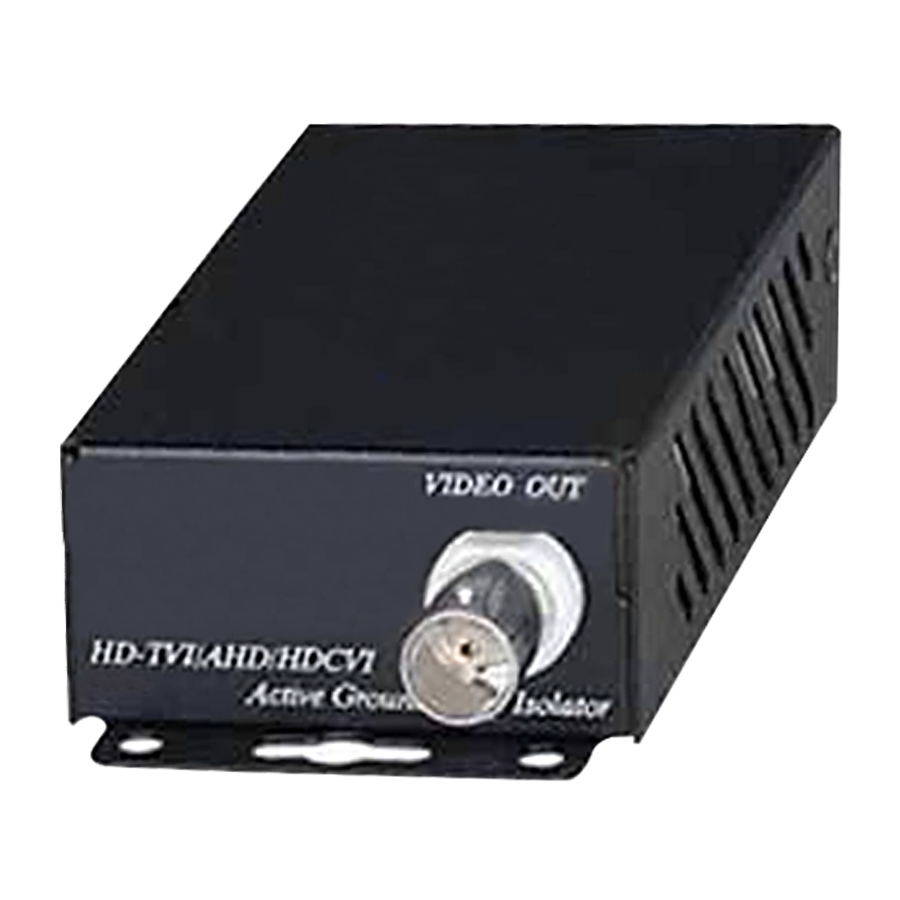

- GL001HD本体
- ACアダプター(DC12V/1.0A)
- ネジ類
- 日本語説明書兼保証書(写真非掲載)
GL001HDの仕様
| モデル名 | GL001HD |
|---|---|
| 映像解像度 | HDTVI(5.0MP：400m), AHD(4.0MP：200m), HDCVI(8.0MP：300m) |
| 対応信号方式 | HDTVI, AHD, HDCVI, CVBS |
| 通過周波数 | 25Hz～50Mhz(0～3dB) |
| 接続ケーブル | 75Ω同軸ケーブル(※5CFB以上推奨) |
| 電源 | DC12V/500mA(DC12V/1.0Aアダプター付属) |
| 消費電力 | 最大0.3W |
| 動作環境 | 温度：0～55度以上・湿度：最大 95%(結露不可) |
| 外形寸法 | 約49×25×113 mm(W×H×D) |
| 重量 | 約160g |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 使用時の最大伝送距離は400mとなります。
- 映像信号以外の信号類(電源、制御信号など)を通過させることはできません。
- ワンケーブルカメラや映像信号以外の信号を多重伝送しているケーブルには使用できませんのでご注意ください。
-
