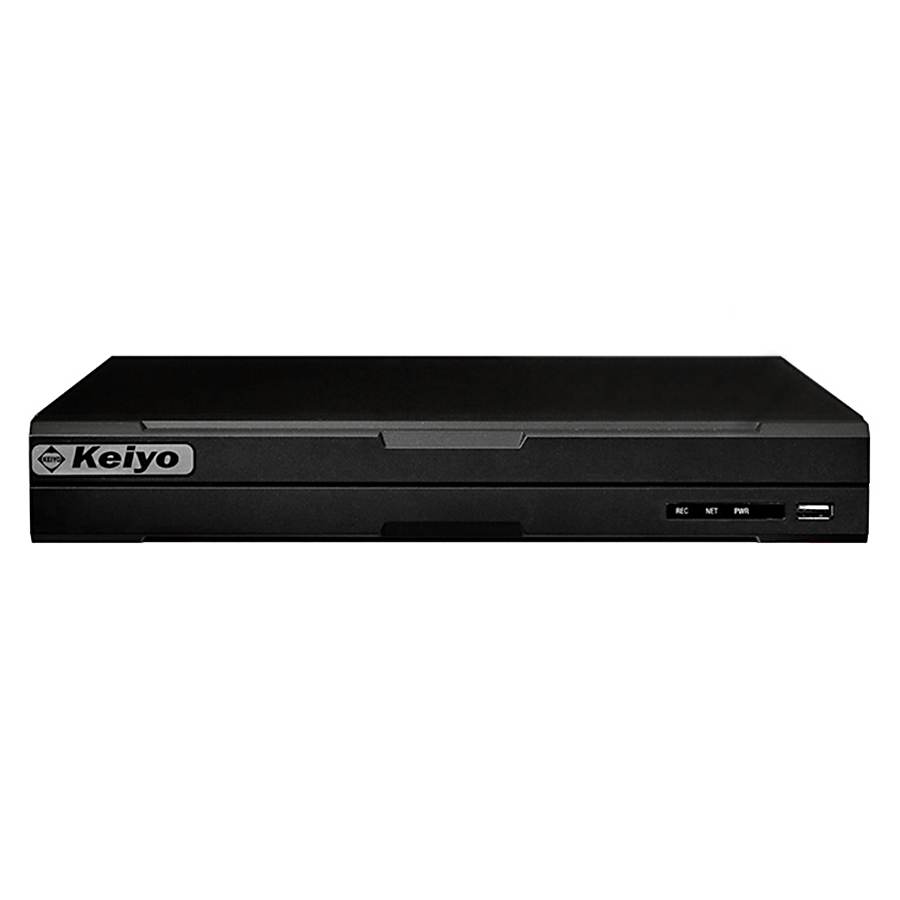

KDR-2004WGRの詳細
KDR-2004WGRの概要 KDR-2004WGRは、NOVATEKチップを採用し、HD-TVI(5M, 4M, 2M)およびアナログHD(5M, 4M, 2M)信号に対応したデジタルレコーダーです。また、従来のCVBS信号や、IPカメラも接続することができます。記録圧縮方式にH.264を採用し、ハイビジョンの高画質映像を長時間記録します。デジタルレコーダーに求められる基本機能を全て搭載し、シンプルなメニューで簡単に操作することができます。また、ネットワーク機能も備え、遠隔地からパソコンや携帯端末で映像監視を行うことも可能です。
-
300×48.1×247.8mm(WxHxD)寸法
-
1.14kg(HDD含まず)重量
寸法図
製品および主な付属品
- KDR-2004WGR本体
- 有線式USBマウス
- リモコン（電池）
- ACアダプター（DC12V2A）
- ACコード
- BNCP-RCAJコネクタ×4
- 保証書兼説明書
KDR-2004WGRの仕様
| 型番 | KDR-2004WGR |
|---|---|
| 圧縮方式 | 映像：H.264, 音声：G.711 |
| OS | Embedded Linux |
| ペンタプレックス機能 | ライブ映像表示, 録画, 再生, バックアップ, 遠隔監視の同時操作可能 |
| 映像フォーマット | HD-TVI, アナログHD, CVBS |
| IPカメラ接続 | 4(※1) |
| 映像 | |
|---|---|
| 入力 | 4(BNC) |
| ループ出力 | 2(HDMI, VGA) |
| モニター出力 | HDMI：1920×1080, VGA：1920×1080 |
| スポット出力 | 1(BNC, CVBS)：720×480 |
| 音声 | |
|---|---|
| 入力 | 4(RCA) |
| 出力 | 2(HDMI, RCA) |
| I/F | |
|---|---|
| USB | 1(フロントパネル), 1(リアパネル) |
| RS485 | 1 |
| LAN | 1(10, 100Mbps) |
| センサー入力 | 4 |
| リレー出力 | 1 |
| 内蔵SATA | HDD×1台(2TB) |
| CoC制御 | 有 |
| ライブ | |
|---|---|
| 画面分割数 | 1, 4, カスタム |
| シーケンス | 有 |
| デジタルZOOM | 有 |
| 録画・再生＆バックアップ | |
|---|---|
| 録画レート | 30fps/ch@1920x1080 15fps/ch@2560x1440 10fps/ch@2560x1944 |
| 録画解像度 | 1944p, 1440p, 1080p, 720p, 960H |
| 録画モード | 連続, スケジュール, イベント(アラーム, モーション, 連続+イベント, 緊急録画 |
| 検索モード | 日付時刻, カレンダー, イベント, タイムライン, サムネイル |
| 再生速度 | x1/16, x1/8, x1/4, ｘ1/2, ｘ1, ｘ2, ｘ4, ｘ8, ｘ16, ｘ32, ｘ64 コマ送り |
| バックアップ | USBフラッシュメモリ JPEG, AVI, EXE(独自フォーマット) |
| ネットワーク | |
|---|---|
| 機能 | 帯域幅調整, DDNS, NTP, UPnP, Port Forwarding, IP Filtering |
| 携帯端末 | PC(Control Center), Mobile Viewer(iPhone, Android) |
| クライアントアクセス | ライブ接続＝10クライアント, 再生接続＝4クライアント |
| その他 | |
|---|---|
| 操作方法 | USBマウス, 赤外線リモコン, キーボード |
| 電源 | DC+12V 2A(※2) |
| 保存温度, 湿度 | -20～60℃, 20～95％ RH |
| 動作温度, 湿度 | 5～40℃, 20～80％ RH |
| 寸法 | 300(W)×48.1(H)×247.8(D)mm |
| 重量 | 約1.14kg(HDD無し) |
| 保証期間 | 1年(HDDは除く) |
使用上の注意
- IP カメラ接続と入力(BNC)は排他利用となります。サポートプロトコルは、Onvif Profile-S となります。
- HDD8TB 使用時は別途 DC12V5A アダプター(別売)をご使用ください。
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 正しく安全にお使いいただくため、ご使用の前に必ず「説明書」をよくお読みください。
- 水・湿気・油煙・湯気・ほこりなどが多い場所に置いたり、使用しないでください。火災・感電・故障などの原因になります。
- ハードディスクは消耗品です。2万時間以上使用すると、故障や誤作動が起こり易くなります。最低2年に1度はハードディスクの交換をお薦めします。
（ただし、この時間はあくまでも目安であり、部品の寿命を保証するものではありません） - 本体の修理、交換の際、録画されているデータの保存はできませんので、予めお客様側で保存をお願いします。
- 万が一データが消失しましても、弊社では一切保証をしておりません。予めご了承ください。
- アナログCMOSカメラは映像出力（NTSC）信号が弱いため、映像が途切れる場合があります。防犯レコーダーとの組み合わせての使用はおやめください。
- ネットワーク配信は全ての機器に対応したものではありません。予めご了承ください。
- 映像確認は、HDMI出力を推奨しています。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- カメラとレコーダーの相性問題により正常に動作しない場合があります。弊社動作確認済みのカメラでの使用を推奨しております。
-
