MDR-AHD264Bの詳細

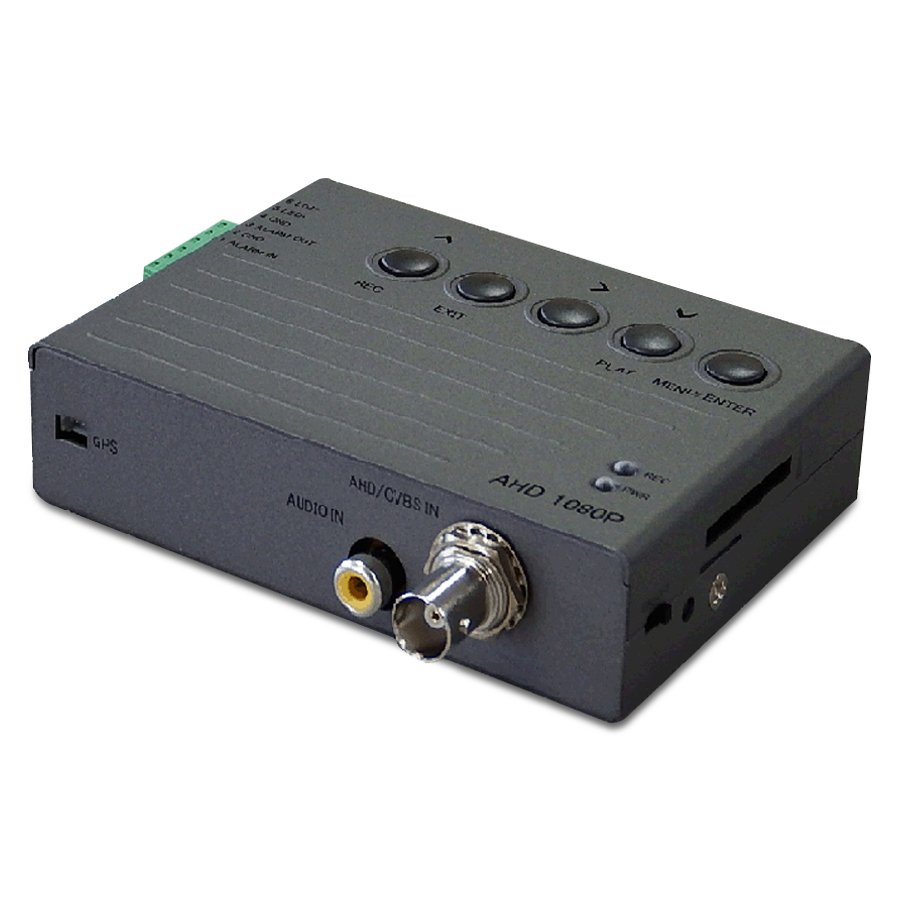

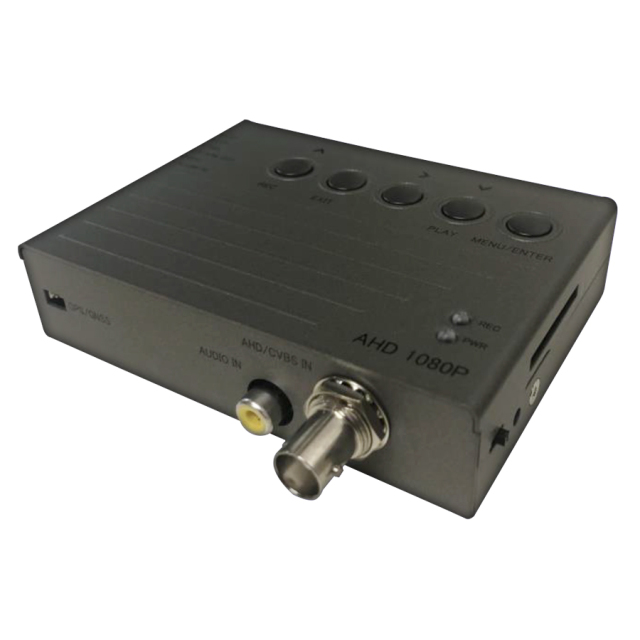

MDR-AHD264Bの概要 WTW-ADSM62Eは、アナログハイビジョン信号のAHDカメラに対応した、小型・軽量の SDカードレコーダーです。従来のアナログカメラと違い、ハイビジョン規格と同等の高解像度で録画することが可能です。圧縮方式にH.264を採用し、フル HDサイズ(1920×1080)の高画質映像を1秒間に最大25コマで録画します。
-
1920×1080フルHD映像録画解像度
-
256GBSDカード記録媒体
-
106×77×26mm(W×H×D)寸法
-
220g重量
フルハイビジョン録画を含む3サイズに対応 1920×1080(1080p)・1280×720(720p)・720×480の3つの解像度からお選びいただけます。
映像データはPCにより再生可能 SDカードに録画された映像データにパスワードを設定することで、保存媒体の紛失によるデータの流出を防止します。(再生時には付属のパスワード解除ソフトが必要です)
あらゆる状況に対応できる各種録画モード スケジュール運用による「連続録画」「動体検知録画」「アラーム録画」と、手動録画が選択できます。
画面上に動きがあった時だけ記録がする動体検知録画機能 本機能を使用した際は、画面上に動きがある時だけ記録しますので動きがない時の記録をしないため、無駄なく長時間記録する事が可能です。(16×12のエリア設定及び、9段階の感度レベル設定が可能です)
同軸重畳制御(UTC) 同軸重畳制御に対応したカメラを使用する場合、付属の赤外線リモコンを使用して、カメラの設定メニュー等の操作を行うことができます。(対応していないカメラは操作を行うことはできません）
音声入力端子搭載 各種防犯カメラ用マイク(別売)を接続する事で映像と一緒に音声の記録も可能です。(※音声はパソコン再生時にのみ確認可能)
自動上書き録画機能搭載 SDカードの容量が録画データでいっぱいになった時に自動でデータを上書きできます。(オン・オフ設定可)
寸法図
製品および主な付属品
- MDR-AHD264B本体
- 赤外線リモコン
- ACアダプター(DC12V/2.0A)
- 取付金具×2
- 取付用ねじ×4
- パスワード解除用ソフト用CD
- 取扱説明書
- 保証書
MDR-AHD264Bの仕様
| 品番 | MDR-AHD264B |
|---|---|
| 品名 | AHD対応SDカードレコーダー |
| 動画圧縮方式 | H.264準拠 AVIファイル形式 |
| 映像入力 | 1ch AHD1.0(720p60), AHD2.0(1080p30), コンポジット 自動識別(BNC) |
| モニター出力 | 1ch HDMI 1080p60, 1080p30, 1080i60, 720p60, 720p30(HDMIタイプA) 1ch コンポジット 1Vp-p 75Ω(RCA) |
| 音声圧縮方式 | G.711, 384kbps |
| 標本化周波数 | 48kHz |
| 音声入力 | 1ch ライン入力(RCA) |
| 録画解像度 | 1920×1080(AHD2.0), 1280×720(AHD1.0 / AHD2.0), 720×480(コンポジット) |
| フレームレート | 【1920×1080】～25FPS, 【1280×720】～30FPS、【720×480】～30FPS |
| 録画画質 | 3段階(BASIC, NORMAL, HIGH) |
| 録画方式 | 手動, 予約(動体検知, 連続, アラーム) |
| イベント前記録時 | 0秒～10秒(1秒単位) |
| イベント記録時 | 5秒～90秒(5秒単位) |
| 動体検知録画機能 | あり(16×12ブロックのエリア設定, 9段階感度設定) |
| 動体検知, アラーム録画出力 | 端子出力 DC3V, 約3mA |
| アラーム入力 | 端子入力 N.C. / N.O.(設定で切替可) |
| 録画状態表示出力 | 端子出力 DC3V / 約3mA |
| タイムスタンプ機能 | あり(日付, 時刻) |
| 上書き機能 | あり(上書き, 停止から選択) |
| パスワード機能 | PCによるカード内データ閲覧時にパスワードでロック(パスワード解除用ソフトが必要) |
| 再生方法 | 外部モニター：再生, 早送り, 巻き戻し, 一時停止, コマ送り, コマ戻し, ×1, ×2, ×4, ×8, ×16, ×32倍速再生と巻き戻し パソコン：各種再生ソフトにて再生 |
| 検索機能 | 連続とファイルから選択 |
| 録画動作状態表示 | LEDランプ表示(点灯：録画中 点滅：異常・警告 消灯：録画停止) |
| 記録媒体 | SDカード(フォーマット形式：FAT32)最大256GB |
| 最大ファイル数 | 90,112ファイル |
| 外部入出力 | USB2.0(読取専用), 6P端子台(アラーム入力, 動体検知, アラーム録画出力, LED表示出力), 3P端子台(時刻補正GPSユニット接続) |
| 時刻補正機能 | PS接続端子(GPSユニット：オプション) |
| 同軸重畳制御(UTC) | あり(ケルク電子システム製AHDカメラのみ対応) |
| 電源入力 | DCジャック(φ2.1㎜) DC12V/2A ACアダプター |
| 電源出力 | 端子出力(カメラ, センサー用) DC12V(最大1.5A) |
| 消費電流(録画時) | 370mA ±30mA (本体のみ) |
| 消費電力(録画時) | 4.7 VA±0.3 VA (アダプター含む) |
| 使用温湿度範囲 | 0℃～+50℃ 30％RH～80％RH(結露なきこと) |
| 保管動作温湿度 | -10℃～+60℃ 30％RH～90％RH(結露なきこと) |
| 本体外形寸法 | 106×77×26 (W×H×D)㎜ (本体のみ, 突起物を除く) |
| 重量 | 約220g(本体のみ) |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。相性問題は保証の対象外となります。
-
