MTW-SD02FHDの詳細

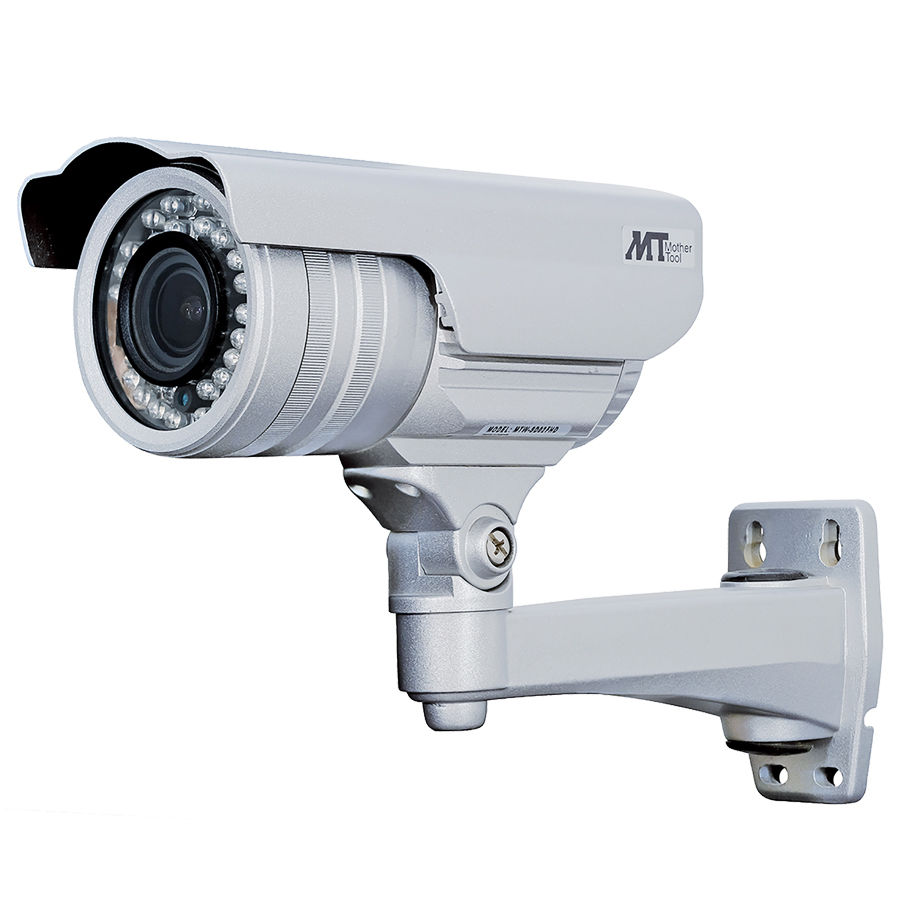

MTW-SD02FHDの概要 MTW-SD02FHDは、Sony製1/2.9インチ200万画素カラーCMOSを採用した赤外線暗視防犯カメラにSDカード録画機能を搭載した、国内総合メーカー マザーツール社製屋外用防犯カメラです。録画解像度は最大でフルHD(1920×1080)に対応しており、高画質・高精細な録画が可能となっています。記録媒体にはmicroSDカードを採用、最大で256GBまで対応しており、録画時間目安は理論値で約9日ほど(録画解像度1920×1080 フレームレート25fps SDXCカード256GB使用時)。設定次第でさらなる長時間録画も可能となります。屋外で使用することが可能な1台で録画まで完結するカメラと録画機の一体型をお探しの方におすすめです。
-
1080PフルHD映像解像度
-
0.01Lux最低被写体照度
-
IP66保護等級防水・防塵
-
256GBmicroSD記録媒体
- リモコン受光部
- 赤外線LED
- 録画動作ランプ
- 輝度センサー
本体正面 本体の正面部です。イメージセンサーには200万画素CMOSを搭載。赤外線LEDは照度センサー(CDSセンサー)により辺りが暗くなると自動的に点灯。夜間でも鮮明な映像を映し出します。赤外線の照射距離はメーカースペックで約30m。周囲の環境などにも影響されますため、おおよそ半分の15m程度を想定すると安心です。レンズには、f2.8～12mmのバリフォーカルレンズを搭載。広角から中望遠まで幅広く調整が可能です。画角は約81～23度となっています。
- 画角調整ボリューム
- SDカードスロット
- 焦点調整ボリューム
本体背面 本体の背面部です。背面のパネルカバーを外すと、内部にSDカードスロットや各種調整ネジがあります。SDカードは最大でSDXC256GBまで対応。ズームとピントの調整はボリューム調整のネジをドライバー（付属）で回して行います。
入出力ケーブル ケーブルはブラケット内部から出てきます。映像出力機能が搭載されているので、モニターに接続してリアルタイム映像の確認や普通の防犯カメラのように[KMR-2004PX]などの防犯レコーダーに接続して録画を行う事も可能です。電源には付属しているDC12Vアダプターをご利用ください。カメラ本体は屋外仕様ですが、接続端子部などは防水仕様ではないため、濡れない場所での接続や、[ブチルゴム自己融着テープNo.15]などの防水テープで接続部の保護を行ってください。(※録画は1920×1080のフルハイビジョン録画ですが、映像出力は52万画素相当のCVBS(アナログ)信号となります)
リモコン付属 録画機能の操作は本体のボタンでは無く、付属の赤外線リモコンで行います。本体前面に赤外線受光部を搭載していますので、カメラを取り付けたあとにも操作しやすいようになっています。設定を行う際にはモニターと接続し画面を見ながら行う必要があるため、通常モニタリングしない場合でも設置の際はモニターをご用意ください。本体前面には録画動作ランプがあり、録画状態のとき点灯します。(青色LEDが点灯)
赤外線リモコン 録画機能操作用の赤外線リモコンです。メニュー設定や録画のON/OFF、録画データの再生などはリモコンを使って操作します。また録画機能以外のカメラの設定もリモコンを使用します。OSDボタンを押してからメニューでカメラ設定メニューが開きます。(※カメラ設定メニューは英語表記となります)
録画時間目安
MTW-SD02FHDの記録時間目安です。 実際の録画時間が前後する場合があります。昼間だけの録画や動きの多い映像を録画する場合は、録画時間が短くなります。
| 録画解像度 | フレームレート | SDカード | 画質：High | 画質：Normal | 画質：Basic |
|---|---|---|---|---|---|
| 1920x1080 | 25fps | 128GB | 115時間 | 347時間 | 618時間 |
| 1280x720 | 30fps | 128GB | 256時間 | 441時間 | 787時間 |
| 960x540 | 30fps | 128GB | 358時間 | 744時間 | 1248時間 |
上記表は128GBのSDカードを使用した場合となります。
録画解像度により最大フレームレートが異なります。 1920×1080の場合 25fps、1280×720の場合 30fps、960×540の場合 30fpsとなります。
寸法図
製品および主な付属品
- MTW-SD02FHD本体
- ACアダプター
- ブラケット固定ねじ
- マイナスドライバー
- 赤外線リモコン
- BNCP-RCAJ変換コネクタ
- パスワード解除用ソフト
- 取扱説明書兼保証書
MTW-SD02FHDの仕様
| 型番 | MTW-SD02FHD |
|---|---|
| イメージセンサー | 1/2.9インチ カラーCMOS200万画素(SONY製) |
| 有効画素数 | 1920(H)×1080(V) |
| レンズ | f2.8～12mm |
| 水平視野角 | 約81～23° |
| 映像出力 | CVBS |
| 映像出力端子 | BNCJ |
| 走査方式 | 2：1インターレース |
| 逆光補正機能 | BLC, HSBLC |
| ワイドダイナミックレンジ | D-WDR |
| 同期方式 | 内部同期 |
| ビデオ信号出力 | 1.0Vp-p 75Ω |
| ガンマ補正 | 0.45 |
| 最低被写体照度 | 0.01Lux(F1.2) |
| SN比 | 50dB(AGC OFF) |
| デイナイト機能 | EXT, AUTO, COLOR, BW |
| オートゲインコントロール | ON, OFF |
| ホワイトバランス | ATW, AWC→SET, INDOOR, OUTDOOR, MANUAL, AWB |
| シャッタースピード | 1/60～1/100,000秒 |
| ノイズリダクション機能 | 2DNR＆3DNR |
| プライバシーマスク | 4ヶ所任意設定 |
| 画質調整 | 上下左右反転, ブライトネス, シャープネス, ネガイメージ |
| 録画圧縮方式 | H.264 |
| 録画解像度 | 1920×1080, 1280×720, 960×540 |
| 録画速度 | 1, 2, 4, 10, 15, 20, 30(25)fps ※解像度1920×1080に設定時は最高フレームレート25fps |
| 画質設定 | 3段階 NORMAL(標準), HIGH(高), BASIC(低) |
| 再生速度 | ×1, ×2, ×4, ×8, ×16, ×32倍速 |
| 録画モード | 手動録画, 予約録画, 動作検知録画(録画ファイル数上限 90112まで) |
| 記録媒体 | SDカード 1～256GB(※別売), 推奨メーカー：Transcend, SanDisk(Class 10, UHS-I 60MB/s以上)(※全てのSDカードの動作を保証するものではありません) |
| 録画動作ランプ | 【点灯】録画動作, 予約録画中 【点滅】SDカード無し, 異常 【消灯】録画待機 |
| 赤外線照射距離 | 最長約30m(LED36個, 850nm) |
| 防水規格 | IP66(本体のみ) |
| ケーブル長 | 約0.4m(映像, 電源) |
| 電源 | DC12V±1V(センタープラス) |
| 消費電流 | 約700mA(最大) |
| 寸法 | 約83×170×260mm(WxHxD)(※ブラケット含む) |
| 本体重量 | 約960g |
| 使用温度範囲 | -10～40℃ |
| 保証期間 | 1年 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 全てのSDカードでの使用を保証する物ではありませんので予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
-
