PALUN01(Palun01)の詳細

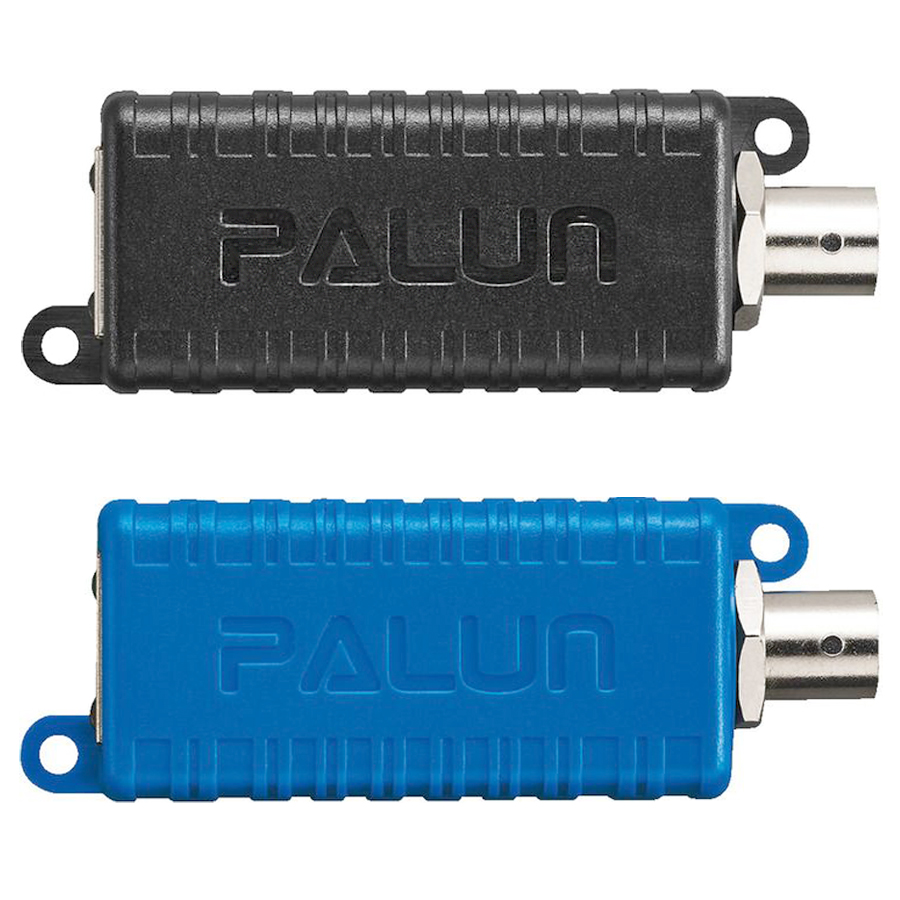

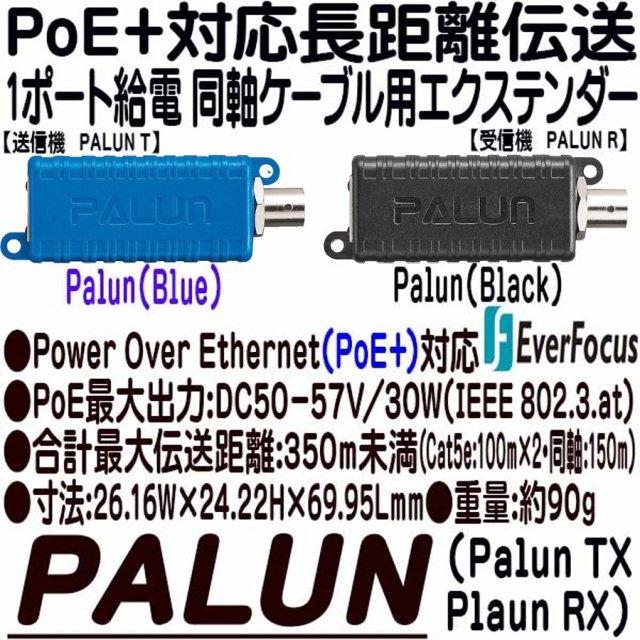

PALUN01(Palun01)の概要 PALUN01(Palun01)は、アナログハイビジョンカメラ(AHD)や各種IPカメラ・周辺機器をリリースしているEverFocus(エヴァーフォーカス)社製の、PoE対応1ポート同軸ケーブル伝送用送受信機セットです。Power Over Ethernet(PoE+)に対応し、最大30WまでのPoE給電が可能です。送受信機本体は放熱性に優れた金属筐体を採用し、筐体の発熱を最大限抑えます。
-
26×24×74mm(W×H×D)寸法
-
90g重量
リプレース案件に最適な同軸伝送用変換ユニット 通常、同軸ケーブルカメラが設置されている環境ではネットワークカメラ(IPカメラ)を設置する際に、新たにイーサネットケーブル(LANケーブル)を配線する必要があったため簡単に入れ替えを行う事が難しい事がありました。そんな時に、本製品を利用すれば同軸ケーブルの終端にそれぞれ、送信機と受信機をセットすれば、新たにLANケーブルを配線することなくネットワーク機器の導入が可能になります。
PoE伝送に対応する送信機 Palun TX(送信機)は、PoEスイッチと組み合わせて使用可能なため、ACアダプターレスでご利用いただけます。
最大150mの同軸ケーブル伝送に対応 送受信機間の伝送距離は最大150mの伝送に対応します。(※伝送可能距離は、使用環境・ケーブル品質・接続機器等により異なります)
LANケーブル最大伝送距離配線100m対応 カメラ・受信機間とPoEハブ・送信機はそれぞれCat5eケーブルで100mまで伝送可能です。(※伝送可能距離は、使用環境・使用機器により異なります)

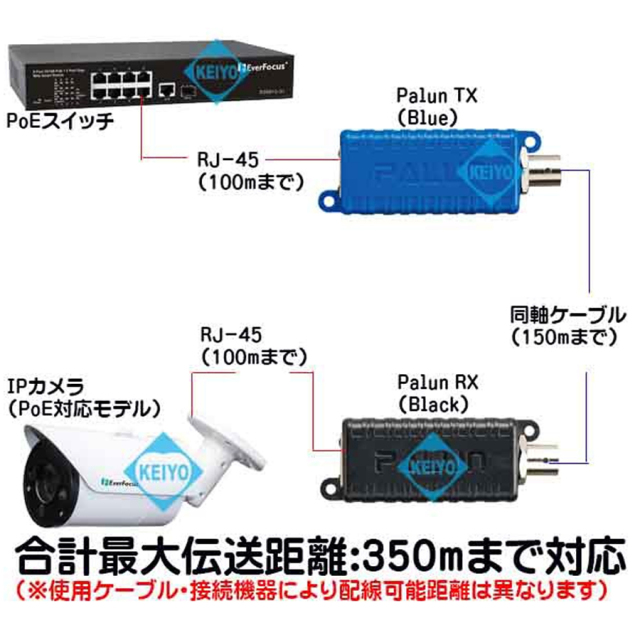

合計最大伝送距離350m対応 Cat5e 100m伝送×2(合計200m)と同軸ケーブル 150m伝送の合計350mまでの長距離伝送に対応します。

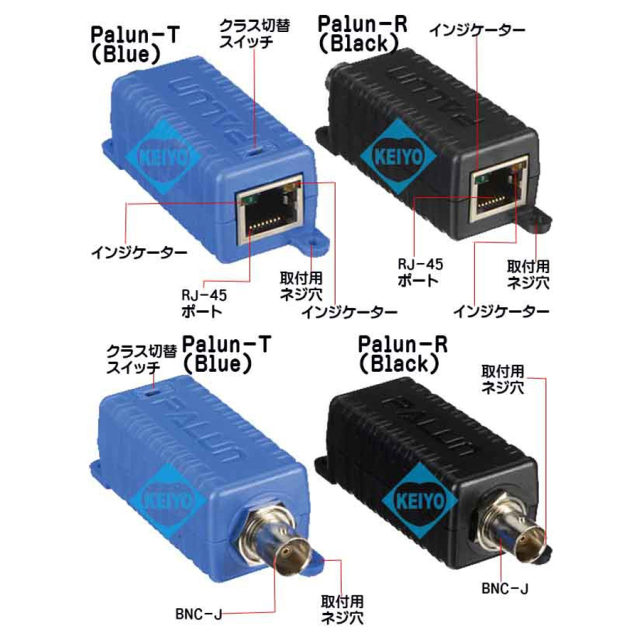

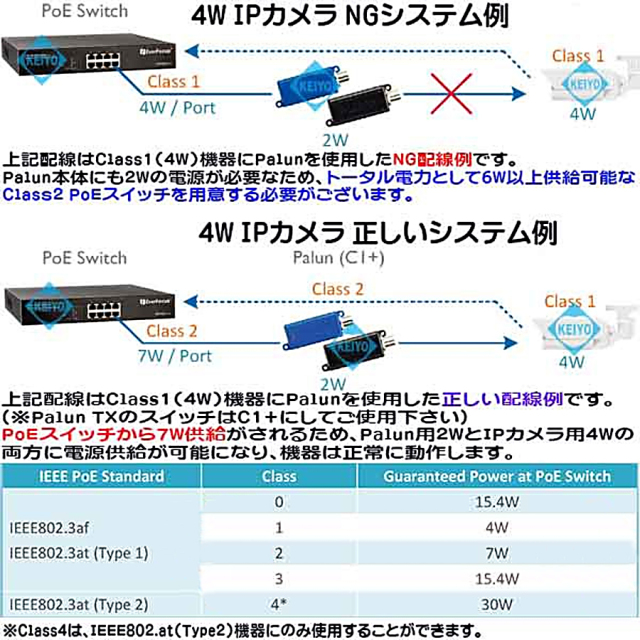

様々なPoE機器環境に導入できるClass切替スイッチ PALUN TXには、PoEクラスを切替できるスイッチが搭載されています。Class1-4に使用する際はC1、Calss0に使用する際はC0を選択します。Palun TXに接続するPoEスイッチは、ご使用になる機器のクラスよりも上のクラスの物を接続して下さい。(例：カメラがClass Level1の場合、接続するPoEスイッチはClass2以上の物が必要になります)
寸法図
製品および主な付属品
- Palun TX(送信部)本体×1
- Palun RX(受信部)本体×1
- ネジ類
- 英文マニュアル
PALUN01(Palun01)の仕様
| 型番 | PALUN(Palun) |
|---|---|
| ネットワークポート数 | 1ポート(10/100BaceTX) PoE Over Coaxial Extender |
| ネットワークスタンダード | イーサネット：10/100Bace TX RJ-45 Auto-MDI/MDI-X BNC-Jコネクタ |
| イーサネットスタンダード | IEEE 802.3af/at・IEEE 802.3 10BaceT, IEEE 802.3u 100BaceTX, IEEE802 3x Flow control |
| 電源入力 | IEEE 802.3at：50-57V(最大30W), IEEE 802.3at：44-57V(最大15.4W) |
| 電源出力 | IEEE 802.3at：50-57V(最大30W), IEEE 802.3at：44-57V(最大15.4W) |
| 伝送可能距離 | Cat5e：100m×2・同軸ケーブル：150m 合計最大伝送可能距離：350m |
| BNCコネクタ | 75Ω |
| 消費電流 | 約2W |
| 動作温度, 湿度 | 0℃-+50℃, 10-90%(結露なきこと) |
| 保管温度 | -20℃-+70℃ |
| 送受信機寸法 | 約26W×24H×74Dmm |
| 重量 | 約90g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
-
