SC-04MHDの詳細

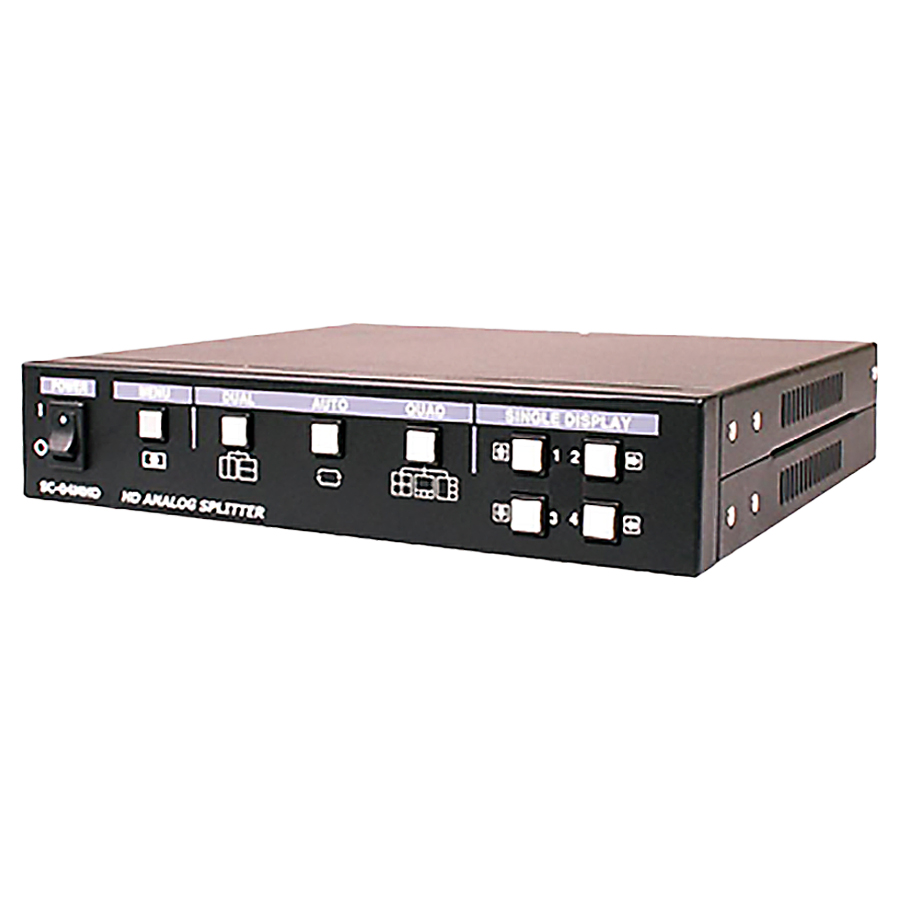

SC-04MHDの概要 SC-04MHDは、最大カメラ4台までの(AHD/TVI/CVI/CVBS)出力の防犯カメラ映像を1つのモニターに表示して見ることができる、フルハイビジョン(HDMI)出力対応画面4分割器です。
-
220×44×191mm(W×H×D)外形寸法
-
1.3kg重量
主な特長
■ 多様な入力信号支援(AHD, TVI, CVI, CVBS)
■ ループアウト支援
■ リアルタイムディスプレー機能
■ 2画面又は4画面分割機能
■ 自動順次転換機能(オートシーケンス)
■ 遠隔制御可能なRS-485通信端子提供
■ 自動順次転換機能(オートシーケンス)
■ アラーム端子:入力4, 出力1(リレー接点)提供
■ アラーム及びLOSS発生時に発生日時及び時間記録検索機能
■ 多様な出力解像度支援

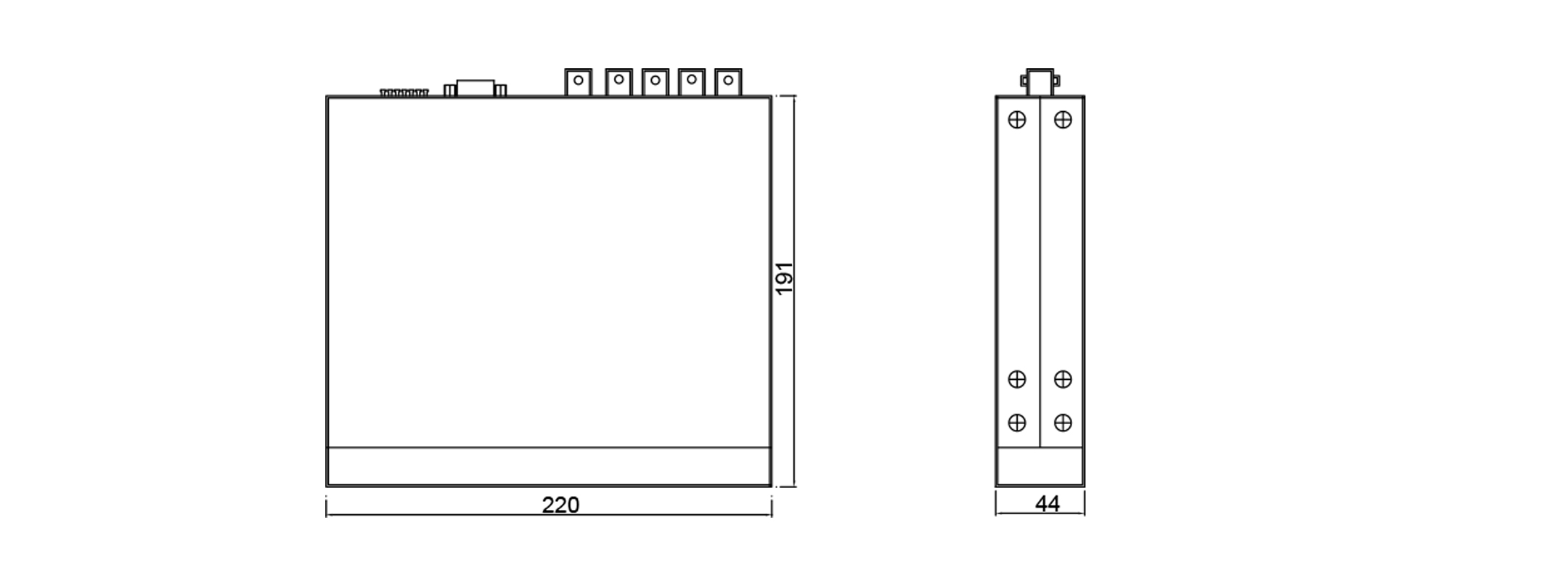

寸法図
製品および主な付属品
- 製品本体
- DC12Vアダプター
- HDMIケーブル
- ゴム足/ネジ
- 固定ブラケット/ネジ
- 取扱説明書
SC-04MHDの仕様
| 型番 | SC-04MHD |
|---|---|
| 入力信号 | AHD, TVI, CVI, CVBS |
| 入力解像度 | |
|---|---|
| HD-Analog | 1920×1080p(25/30Hz), 1280×720p(25/30Hz) |
| CVBS | 720×480i 59.94Hz(NTSC), 720×576i 50Hz(PAL) |
| ループアウト | 入力解像度と同一 |
| 出力解像度 | |
|---|---|
| HDMI | 1920×1080p(25/30/50/60Hz), 1920×1080i(50/60Hz), 1280×720p(50/60Hz), 1360×768@60Hz, 1600×1200@60Hz |
| VGA | 1920×1080p 60Hz, 1280×720p 60Hz, 1360×768@60Hz, 1600×1200@60Hz |
| HD-Analog入力 | 3C-2V 200m/20Ω 基準 |
| CVBS入力 | 5C-HFBT 600m, 5C-HFBT 200m/10Ω 基準 |
| 推奨伝送距離 | |
|---|---|
| ループアウト出力 | 3C-2V 3m |
| CVBS出力 | 3C-2V 3m |
| HDMI出力 | HDMIケーブル3m |
| VGA出力 | RGBケーブル1m |
| 接続端子 | |
|---|---|
| BNC-F, 75Ω | ビデオ入力, ビデオ出力, CVBS出力 |
| A Type | HDMI出力 |
| Mini-USB | USB |
| 外部入出力 | |
|---|---|
| アラーム | 入力: 4個(8P), 出力: 2個(3P) |
| RS-485 | 2P |
| DC12V出力 | 1P |
| その他 | |
|---|---|
| LED表示 | 緑: DUAL, AUTO, QUAD 遂行時 |
| 入力電源 | DC12V(最大) |
| 消費電力 | 650mA |
| 動作温度, 湿度 | -10℃~+50℃, ~80% |
| 材質 | スチール |
| 外形寸法 | 220(幅)×44(高さ)×191(奥行き) mm |
| 重量 | 1.3Kg |
| 保証期間 | 1年 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
-
