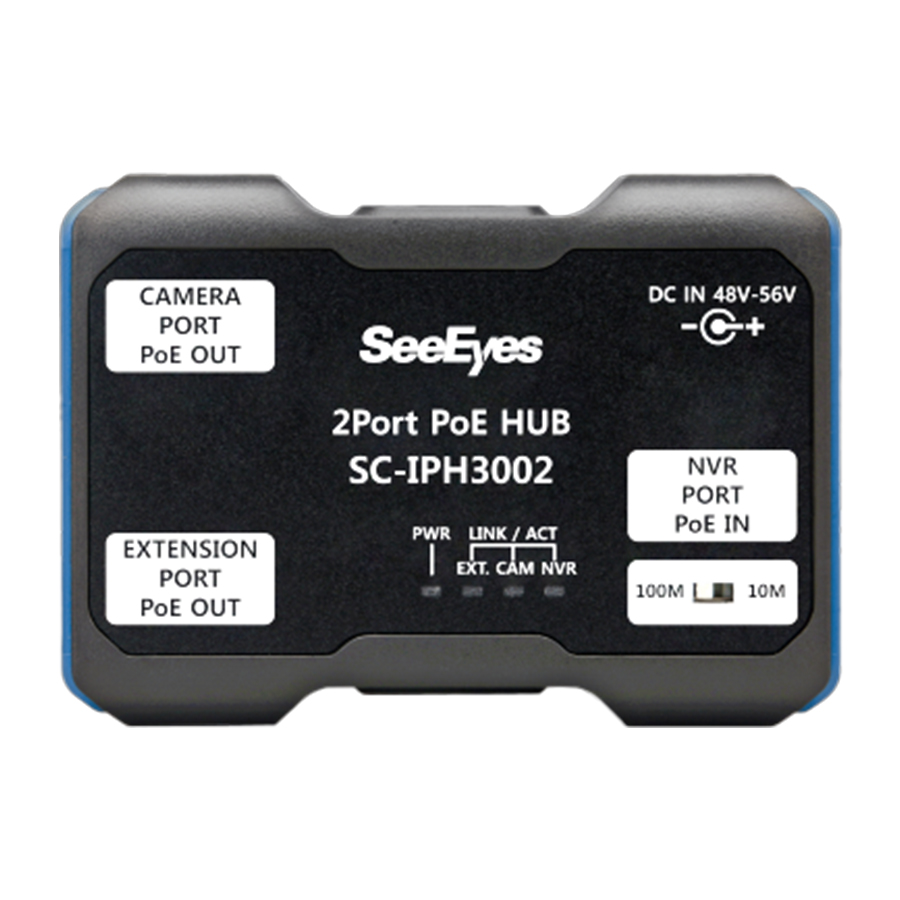

SC-IPH3002の詳細
SC-IPH3002の概要 SC-IPH3002は、2入力1出力の小型PoEハブです。スイッチハブ等からのPoE給電をそのまま利用して2台のカメラへ分配供給(最大30W)するため、カメラ側に個別のACアダプターを用意する必要はありません。さらに、本体の帯域幅スイッチ(100Mbps / 10Mbps)を切り替えることで、イーサネットデータの伝送距離を最大100m～250mまで延長。サージ保護回路も内蔵しており、屋外や高所へのカメラ増設工事における施工の手間とコストの削減が期待できます。
-
77×24×55mm(W×D×H)寸法
-
52g重量
主な特徴
■ PoE及びネットワーク伝送距離拡張(100~250m)
■ 入力されたPoE電源を２つのPoEに分配

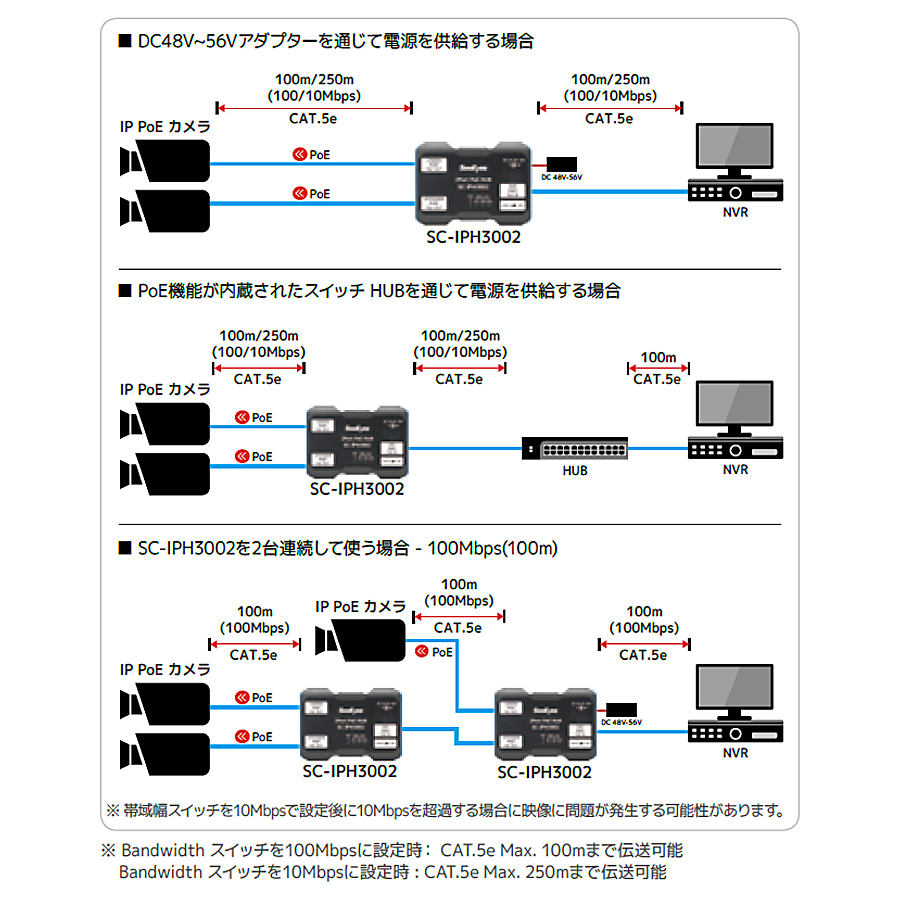

■ 重複使用で多数のIPカメラ増設及び伝送距離延長可能(Cascade)
■ 伝送帯域幅：10/100Mbps(Full Duplex)
■ Auto MDI/MDIX 機能対応
■ 帯域幅スイッチの設定変更(100Mbps/10Mbps)で伝送距離拡張
- 100Mbps：最大100mまで伝送(CAT.5e基準)
- 10Mbps：最大250mまで伝送(CAT.5e基準)
■ サージ保護回路内蔵

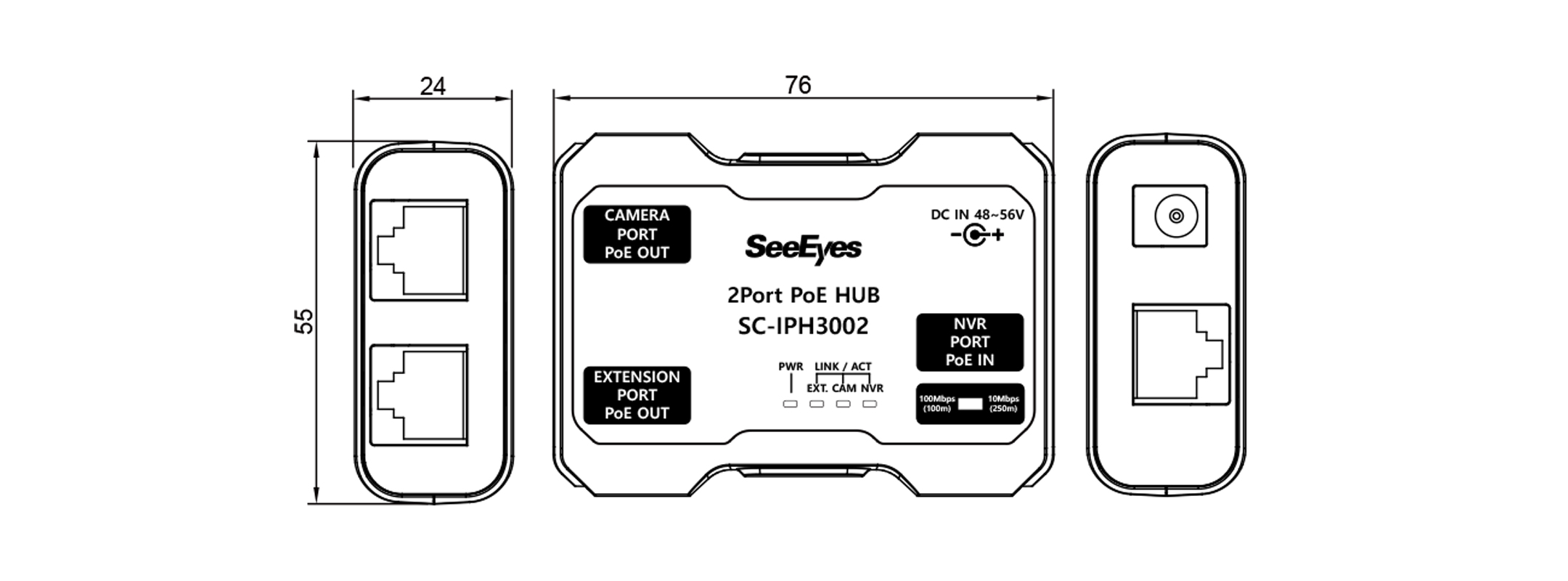

寸法図
製品および主な付属品
- 製品本体
- 固定ブラケット
- 取扱説明書
SC-IPH3002の仕様
| 型番 | SC-IPH3002 |
|---|---|
| 電電入力 | DC電源：DC 48V-56V PoE電源：PoE IEEE 802.3af / 802.3at, Endspan / Midspan (Mode A / Mode B) |
| PoE出力 | 拡張端子：Max 30W, Standard PoE対応, IEEE802.3 af/at Mode A カメラ側端子：Max 30W, Standard PoE対応, IEEE802.3 af/at Mode A |
| 自体消費電力 | Max 1W(No-load Condition) |
| 最大伝送距離 | 100Mbps設定時：CAT.5e基準で最大100m 10Mbps設定時：CAT.5e基準で最大250m |

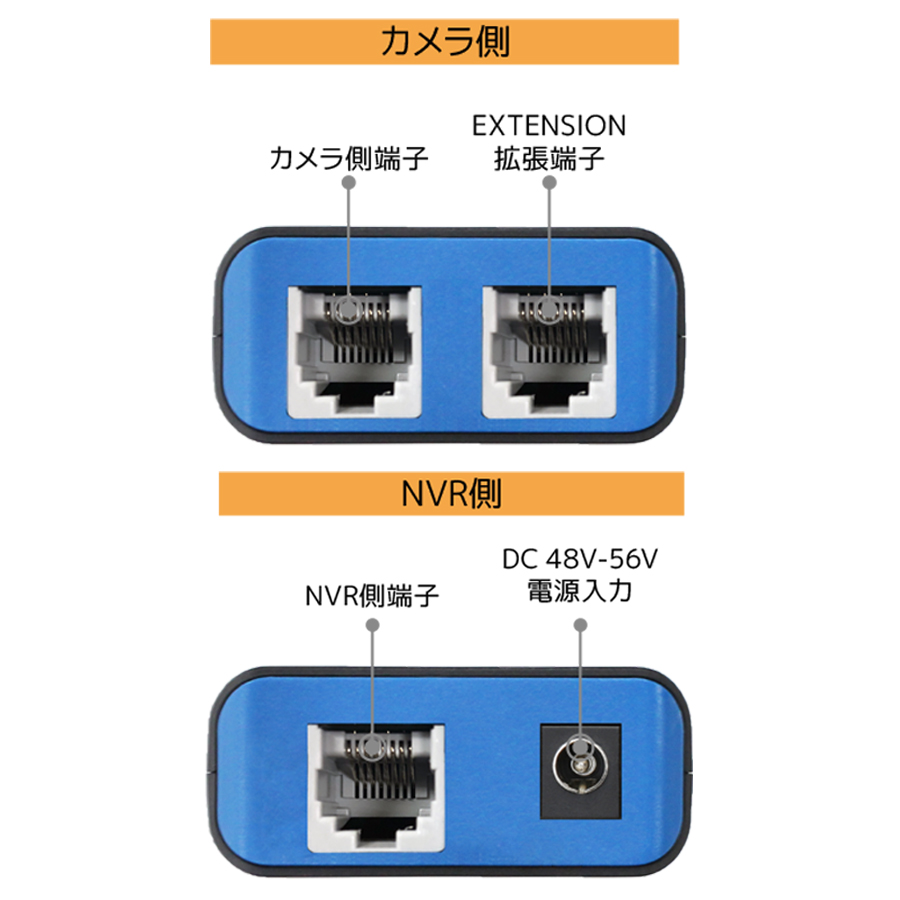

| 接続端子 | NVR側端子：RJ-45 1ポート(TIA/EIA568B Type) 拡張端子：RJ-45 1ポート(TIA/EIA568B Type) カメラ側端子：RJ-45 1ポート(TIA/EIA568B Type) |
| RJ-45 Connector | 1Pin：TX(+), PWR(+) 2Pin: TX(-), PWR(+) 3Pin：RX(+), PWR(-) 6Pin: RX(-), PWR(-) |
| LED状態表示 | PWR. LED 赤色点灯：電源正常入力時, 消灯：電源未接続状態 EXT. LED 緑色点滅：映像データ正常接続状態, 消灯：未接続状態 CAM LED 緑色点滅：映像データ正常接続状態, 消灯：未接続状態 NVR LED 緑色点滅：映像データ正常接続状態, 消灯：未接続状態 |
| 帯域幅スイッチ | 通信速度変更(100Mbps, 10Mbps) |
| 伝送帯域幅 | 10/100Mbps対応(Full duplex) |
| 動作温度 | -10°C~+50°C |
| 動作湿度 | 0~80% |
| 材質 | ABS 難燃 |
| 寸法 | 約77×24×55mm(W×D×H) |
| 重量 | 約52g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザイン、製品に同梱される付属品等は予告なく変更される場合がございます。予めご了承ください。
- LANケーブルの延長ジェンダー使用は信号減衰を行います。多数の延長ジェンダー接続はお勧めしません。
- 伝送可能距離は、使用環境・使用機器により異なります。
- カメラのPoE機能を使用時、カメラ種類によって伝送距離は異なります。
-
