SC-MVCP1008の詳細

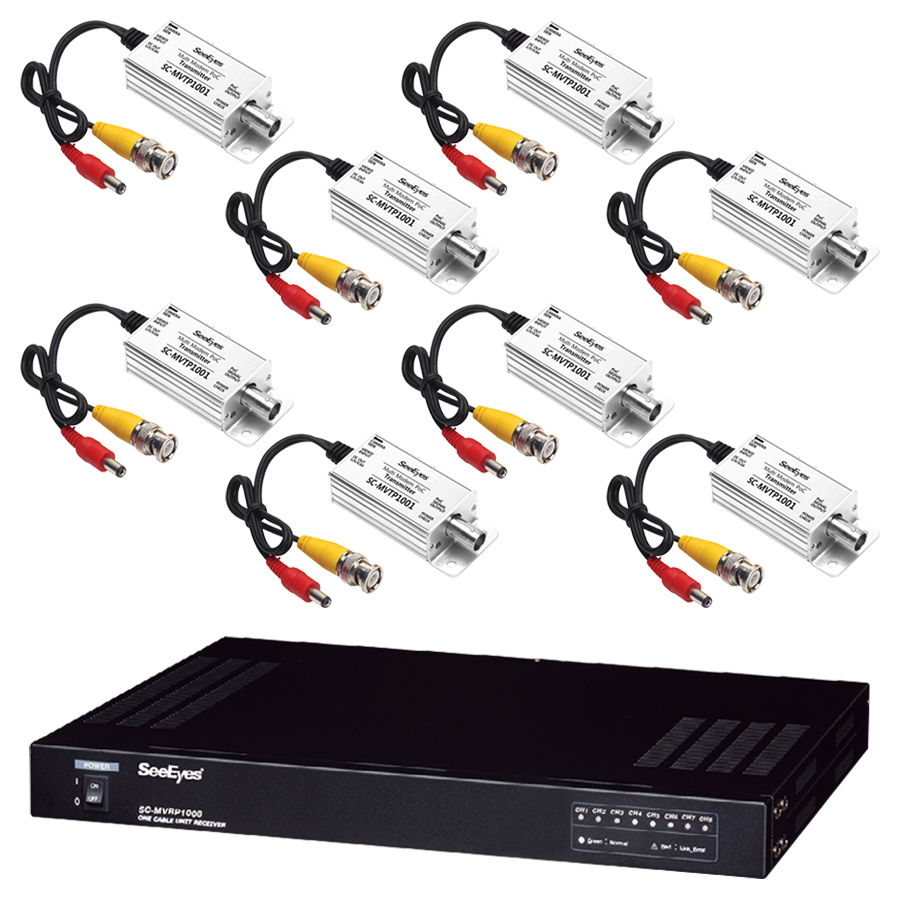

SC-MVCP1008の概要 SC-MVCP1008は、SC-MVTP1001(送信機)×8台とSC-MVRP1008(受信機)×1台で構成された、ワンケーブルカメラ専用8台用電源重畳映像伝送装置(電源ユニット)です。受信機から送信機へカメラ駆動用の電源を供給し、送信機から受信機へはカメラ映像信号を一つの同軸ケーブルを使用し、遠距離伝送できます。同時にノイズ除去と画質改善ができるため、高画質な映像伝送と施工費削減の効果も得られます。
-
77×33×21mm(W×H×D)送信機寸法
-
100g送信機重量
-
430×44×350mm(W×H×D)受信機寸法
-
4.0kg受信機重量
特長
● 1本の同軸ケーブルで映像 + 電源重畳
● 5C-FB同軸ケーブルで映像+電源遠距離伝送可能 - 最大800m(AHD 2M 基準)
● AHD 1.3M/2M, アナログ解像度に対応
● 優れたノイズ除去効果で高画質な映像を伝送可能
● 電源線の敷設不要で配管/配線コスト削減
● 映像信号伝送距離自動調節機能
● 一本の同軸ケーブルだけ敷設するため、施工生産性向上
● 自動線路診断機能で安全な電源伝送可能
● CCTVの安全性を考慮し、送信機内にSurge Protection機能を内蔵
システム構成図

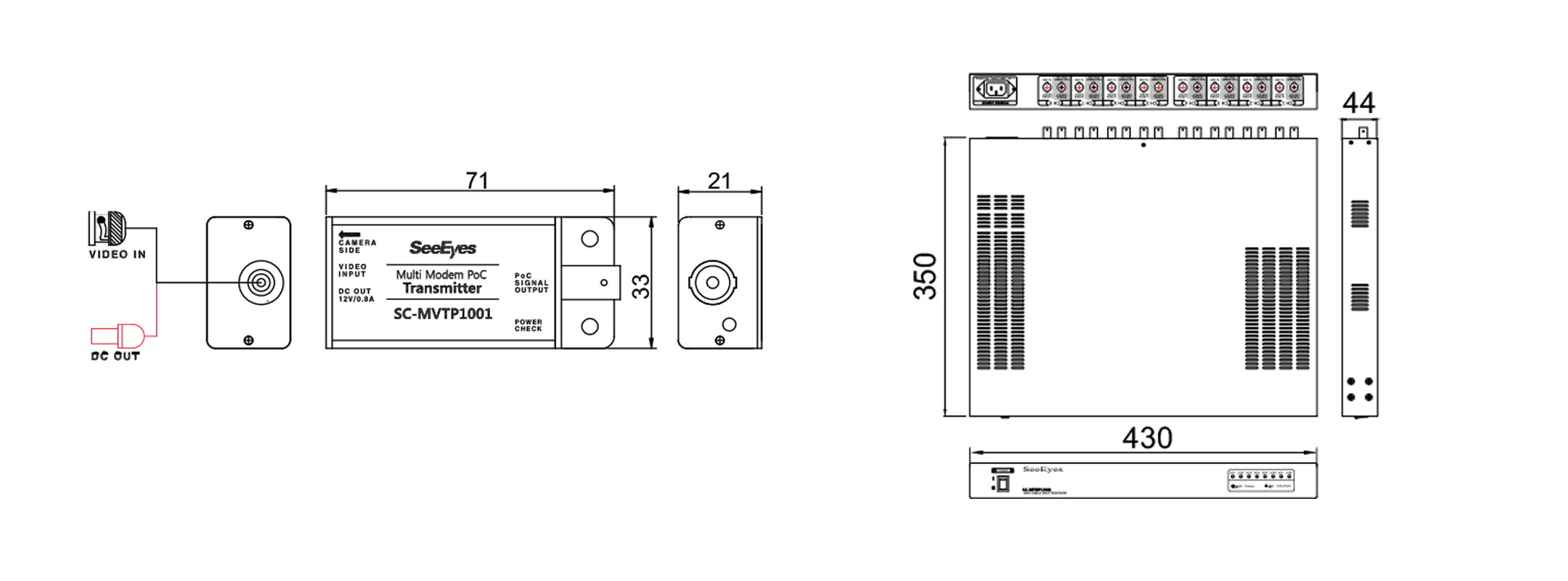

寸法図

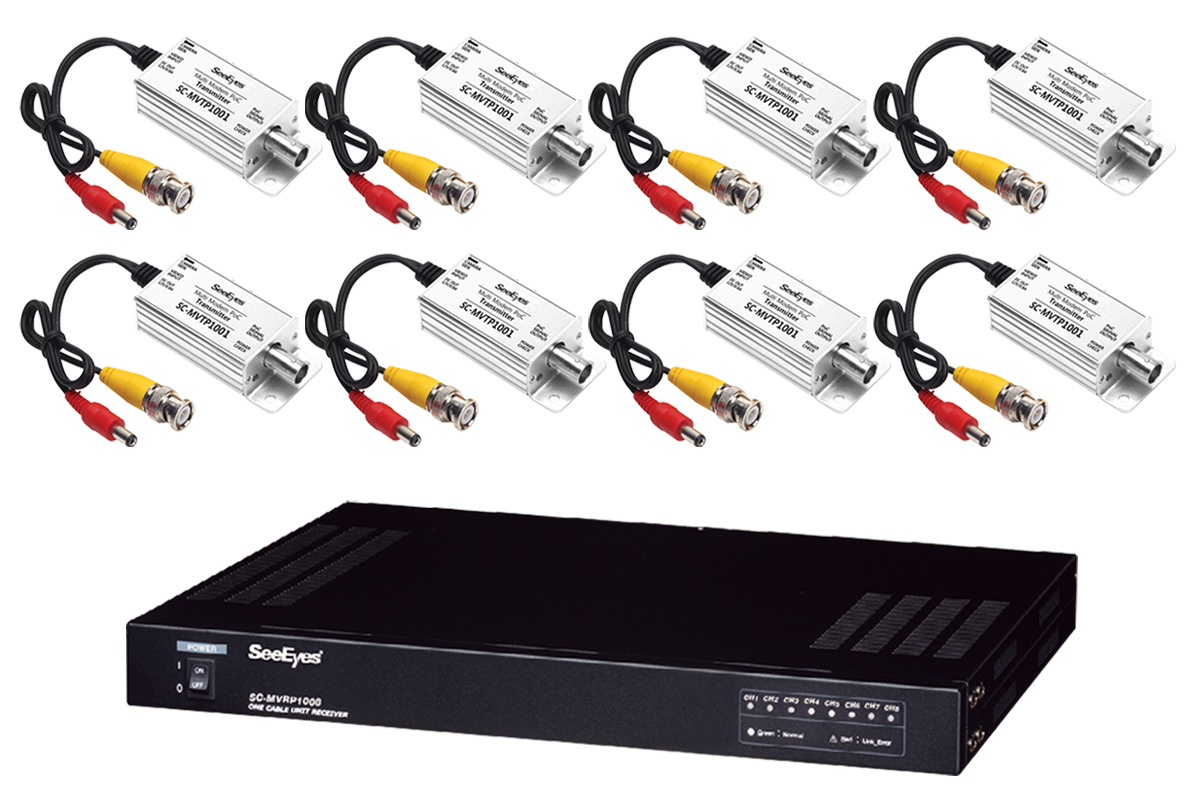

製品および主な付属品
- SC-MVTP1001(送信機)×8
- SC-MVRP1008(受信機)×1
- 電源ケーブル×1
SC-MVCP1008の仕様
| SC-MVTP1001(送信機) | |
|---|---|
| 映像入力信号 | CVBS, AHD 2M, 75Ω 終端時 |
| 出力電源 | カメラ駆動出力電源:DC 12V/0.83A(最大 10W) |
| 伝送距離 | 800m (AHD 2M, 5C-FB 基準) |
| 入・出力 | DC-F&BNC-M Harness |
| RF | 出力BNC-F |
| 動作温度 | -10°C~+50°C |
| 動作湿度 | 0~80% |
| 材質 | アルミニウム |
| 外形寸法 | 71×33×21 mm(W×H×D) |
| 重量 | 100g |
| 保証 | 1年間 |
| SC-MVRP1008(8CH 受信機) | |
|---|---|
| 映像出力信号 | CVBS, AHD 2M, 75Ω 終端時 |
| 入力電源 | AC 100V |
| 消費電力 | 50, 60Hz |
| 伝送距離 | 自動調節 |
| 動作確認・線路監視 | 2 Color (Green:Normal Red:Link Error) |
| 映像出力 | BNC-F |
| RF入力 | BNC-F |
| 動作温度 | -10°C~+50°C |
| 動作湿度 | 0~80% |
| 材質 | スチール |
| 外形寸法 | 430×44×350 mm(W×H×D) |
| 重量 | 4.0g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 製品の外観や仕様は改良のため、メーカーや製造元からの予告なく変更される場合があります。
- 納期はメーカーの在庫状況や製造元の都合などにより大幅に変更される場合があります。
- 本製品を使用する前には資料を全て最後までお読みいただき、内容をご理解いただいた上で正しく安全にご利用ください。
- 本製品は精密な部品で構成されています。故障の原因となりますので取り扱い時や設置時には衝撃を与えないようご注意ください。
- 本品は非防水製品です。屋外など水や粉塵による影響を受ける場所に設置する際は自己融着テープやプルボックスによる保護を行ってください。
- 本製品の不具合・故障・消耗・経年劣化による記録データの破損や未記録については全て保証の対象外となります。
- ご購入の製品における所有権はお客様が受領した時点で当店からお客様に移譲されます。機器の管理・運用・メンテナンスはお客様の自己責任の元で行ってください。
-
