SPK-F190HBUXの詳細

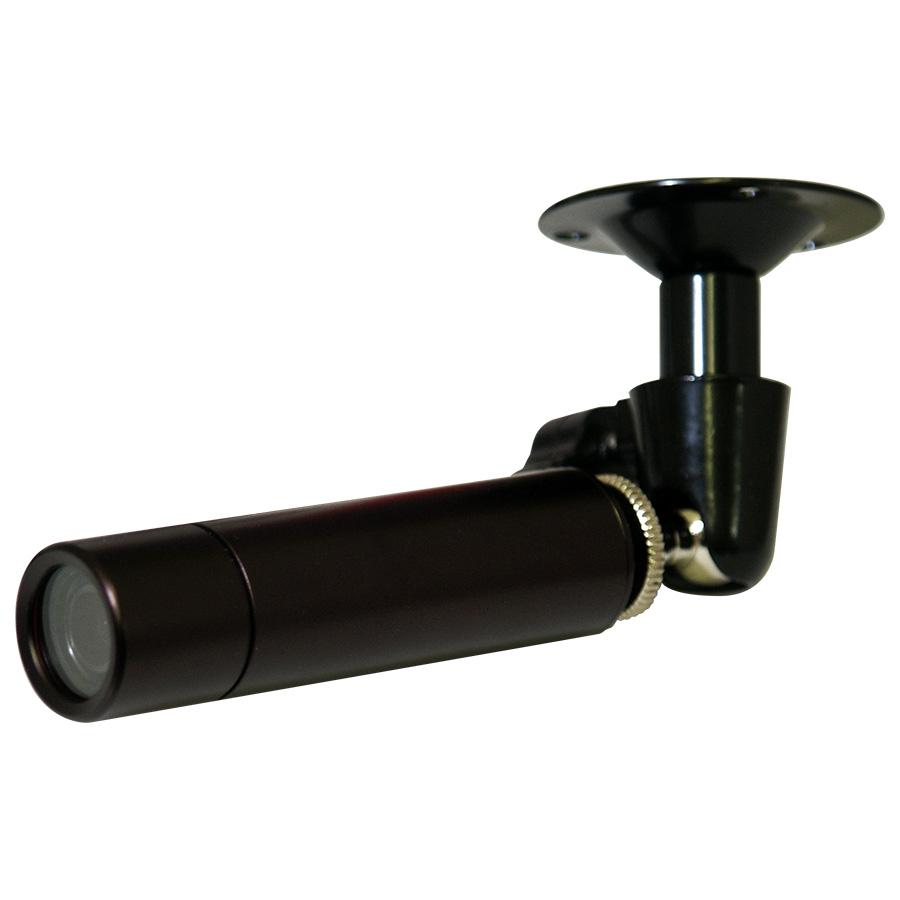

SPK-F190HBUXの概要 SPK-F190HBUXは、HD-TVI、HD-CVI、AHD、CVBS(アナログ)の4つの映像方式に対応した4in1タイプの212万画素筒型防犯カメラです。映像システムを付属リモコンで切替可能となっておりますので、ご使用になる環境に合わせて映像システムを選択する事が可能となっています。外観は筒型で非常にコンパクトサイズ。防滴仕様の為、屋内だけに限らず軒下などの屋外設置にも対応しています。使用するには出力する映像システムに対応したレコーダーやモニター等が必要となります。対応する機器と組み合わせる事でフルHD(フルハイビジョン)の高画質防犯システムを構築する事が出来るようになります。
-
212万画素フルHD映像解像度
-
0.08Lux最低被写体照度
- レンズカバー
- レンズ固定ネジ
側面 本機種は[Mini-Lens規格(M12マウント)]に準拠しています。状況に合わせて広角～望遠レンズへの交換レンズも取り揃えています。レンズを交換する場合はレンズカバーを外して行います。選択するレンズによっては、レンズカバーが閉まらないサイズのものもあります。その場合には防滴性能が失われてしまいますので、防滴性能を重要視される場合はご注意ください。(※キャップ装着可能レンズ：2.45Smm, 2.97mm, 3.7mmIR, 6mm, 8mm, 12mm, 16mm, 1618MIR【1.3M】)(※装着するレンズによってはケラレが発生する場合がございます)
- カメラレンズ
正面 カメラレンズには、f3.7mm/F2.0(3Mega IR)のレンズを採用。標準的な画角となり約67度ほどとなります。
- ブラケット取付
背面 背面にはブラケット取付用の穴があります。一般的な1/4インチブラケット穴となりますので、市販のカメラブラケットを取り付け可能です。(※背面からのケーブルに干渉すると断線の原因になります。取り付ける際はケーブルに干渉しない様に、または、無理に曲げないようにご注意ください。)
- 電源入力
- OSD設定用リモコン
- 映像出力
ケーブル接続 ケーブル先端のコネクター部です。映像出力は全て共通の端子となっています。その他は電源入力部とリモコン入力部がございます。映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子とRCA端子のどちらでも接続可能です。ケーブル長は、本体から分岐の箇所まで約60cm。分岐部分から端子部分まで、約17cmとなっております。
- 上：HD-CVI
- 下：HD-TVI
- 左：CVBS
- 右：AHD
OSD設定用リモコン OSD設定用のリモコンです。OSD設定メニューの変更の他、映像システムの切替を行う際には使用いたします。映像システムの切替を行う際には、上下左右がそれぞれ各映像システムに対応しますので、対応する映像システムの方面に5秒ほど長押しをして切替を行います。(上：HDCVI, 下：HD-TVI, 左：CVBS, 右：AHD)(※リモコンが無い場合には映像システムの変更を行う事が出来ません。リモコンの紛失、故障には十分にご注意ください)(※映像システムを切り替えた際、OSD設定がリセットされる場合がございます。その場合には、あらためてOSD設定を行ってください)
UTC機能(同軸制御機能)搭載 対応するレコーダー側から内部の設定を変更する事が可能です。レコーダー側より内部設定の変更ができる事で大幅に手間を減らす事が出来ます。(※本機種のUTC機能はHD-TVI方式のみ対応しています。その他の映像システムには対応しておりません)(※UTC機能対応のレコーダーが必須となります。レコーダーによっては、ＵＴＣ機能対応でも使用できない場合がございます)
寸法図
製品および主な付属品
- SPK-F190HBUXカメラ本体
- カメラブラケット
- ネジ一式
- 仕様書兼保証書
- ACアダプター
- BNCP-RCAJコネクター
SPK-F190HBUXの仕様
| 型番 | SPK-F190HBUX |
|---|---|
| イメージセンサー | 1/3インチ Panasonic CMOS |
| スキャニング方式 | プログレッシブ |
| 有効画素数 | 212万画素 1984(H)×1225(V)【NTSC】 |
| 水平解像度 | 1080p/最大1000TV本 |
| 最低被写体照度 | カラー：0.08Lux B/W：0.008Lux(DSSオフ), カラー：0.008Lux B/W：0.0008Lux(DSSオン) |
| S/N比 | 52dB以上 |
| シャッタースピード | オート 1/30～50,000秒 |
| SENS_UP | オフ, 最大30倍(2, 4, 6, 8, 10, 15, 20, 25) |
| レンズ | f3.7mm/F2.0(3Mega IR) |
| 映像出力 | 1.0Vp-P composite |
| マイク | なし |
| BLC | OFF, BLC, HSBLC |
| ホワイトバランス | ATW, AWC→SET, INDOOR, OUTDOOR, Manual, AWB |
| 言語 | 英語, 日本語, ドイツ語, フランス語, ロシア語, トルコ語, オランダ語, イタリア語, ポルトガル語, スペイン語, 中国語 |
| プライバシーマスク | 4エリア |
| モーション検知 | オン, オフ |
| デイナイト | Auto, カラー, B/W, Extern |
| ミラー反転 | 左右反転：オン, オフ 上下反転：オフ, オン |
| DNR（2DNR,3DNR） | OFF, Low, Meddle, High |
| シャープネス | 調整 |
| デフォグ | オン, オフ |
| D-WDR | オフ, 0-8 |
| 電源 | DC12V±10％/Max：2.4W |
| 動作温度 | -10℃～＋50℃ |
| 保管温度 | -20℃～＋60℃ |
| 寸法 | 22(Φ)×76.5(L)mm ※ケーブル含まず |
| 重量 | 約33g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- 各映像システムは対応したレコーダーまたはモニター等を使用する必要がございます。対応した映像システムを採用しているレコーダーやモニター等でも、相性問題により映像が正常に映らない場合もございます。弊社動作確認済みのレコーダーとの使用を推奨しています。
- 相性問題に関しましては、サポート対象外となります。
-
