TDB-RS004PRの詳細

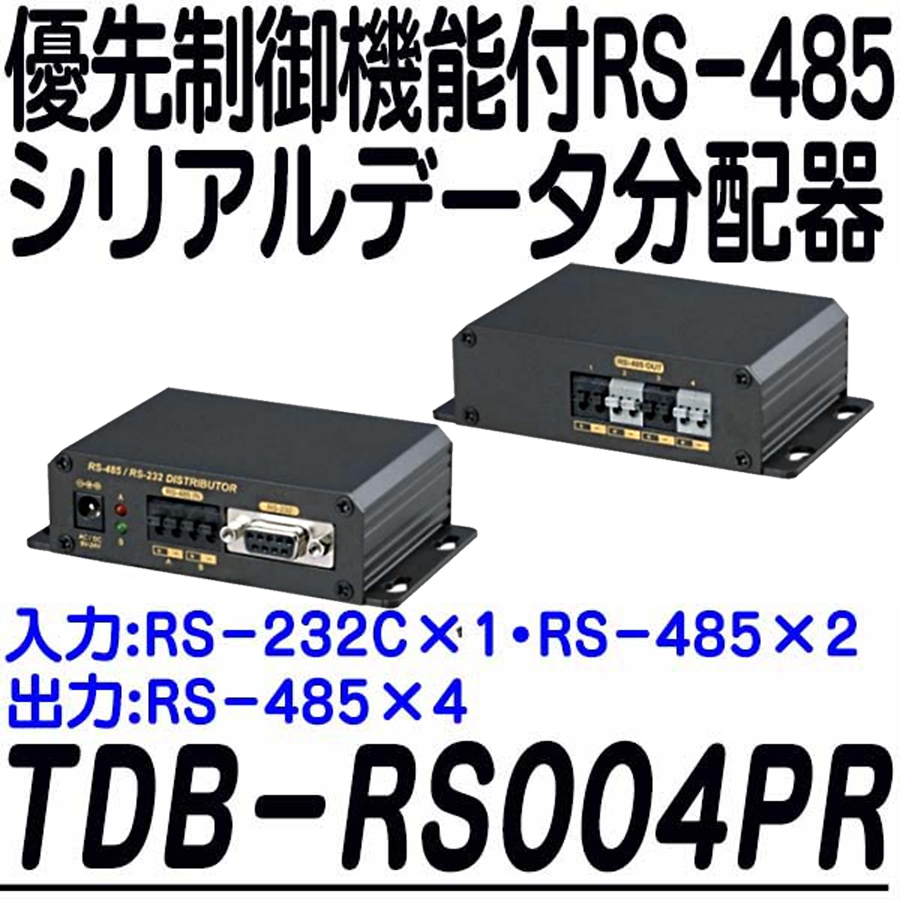

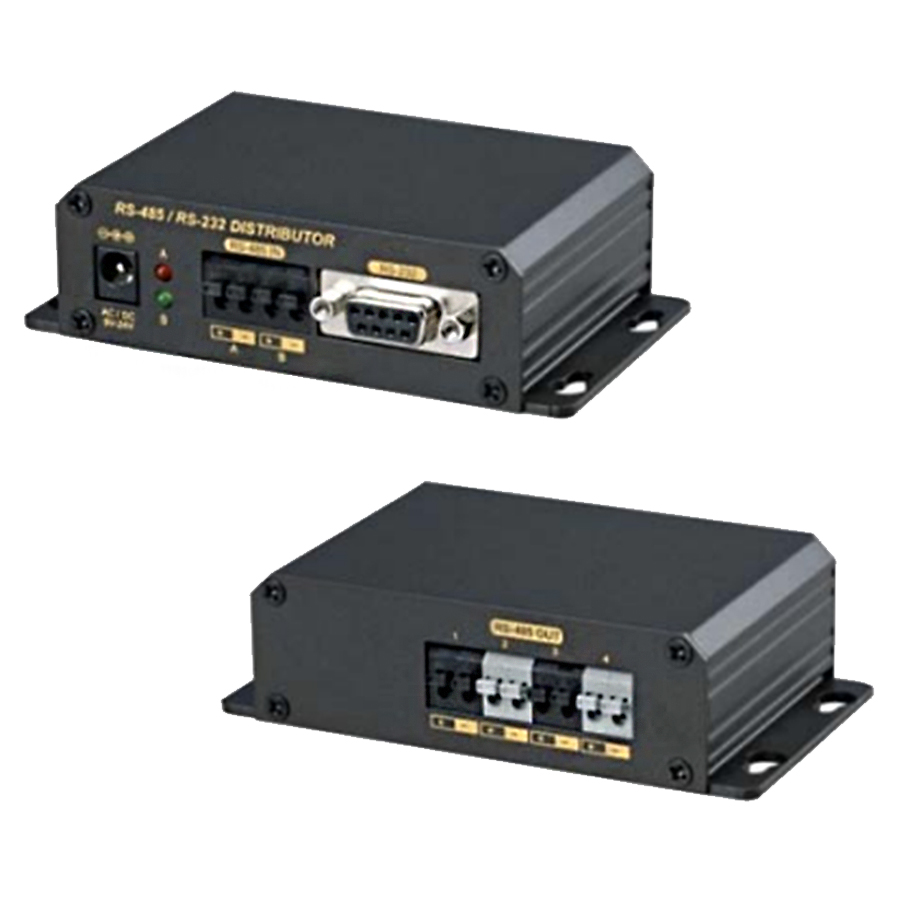

TDB-RS004PRの概要 TDB-RS004PRは、RS-232C/RS-485に対応した優先制御機能付シリアルデータ分配器です。複数台のカメラと、コントローラー[WTX-1200A]を2台接続するシステムを構築する際に、各種信号配線をそのまま結線して運用しようとすると、カメラの制御スピードが遅くなったり、動作を連続で行うようなおかしい挙動を起こす原因になります。そんな時は本製品をシステムに組み込むことで、安定した動作でシステム運用が可能になります。
-
110×30×62mm(W×H×D)外形寸法(突起部含む)
-
153g重量

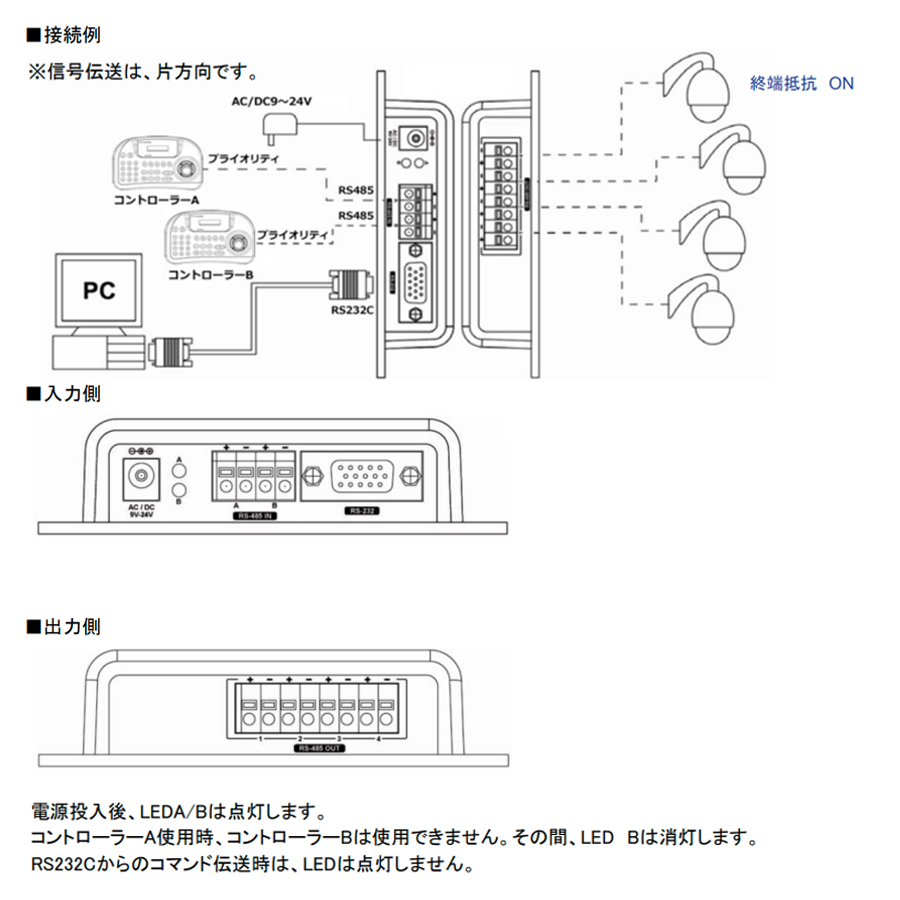

RS-485/232Cプライオリティ機能 本機で信号のプライオリティ(優先順位付)をしておりますので、カメラに対して複数の命令をしてエラーを起こす事を防ぎます。現在、操作しているコントローラーは本体ランプで判別可能です。信号のプライオリティは、RS-485A→RS-485B→RS-232Cです。(※コントローラーA使用時は、コントローラーBは使用できなくなります)
最大1200mの伝送に対応 ツイストペアケーブル使用時は、最大1200mの伝送に対応します。
安心のサージ保護機能 本機には、サージ保護2KV・静電放電15KVに対応しています。(※接続機器側には、別途サージプロテクタが必要です)
導入しやすい度幅広い動作電圧 様々な環境でご利用いただけるように、DC/AC9〜24V動作に対応しています。電源は、当店取扱のDC12Vアダプター[SD-12S]等(別売)をお使いいただけます。

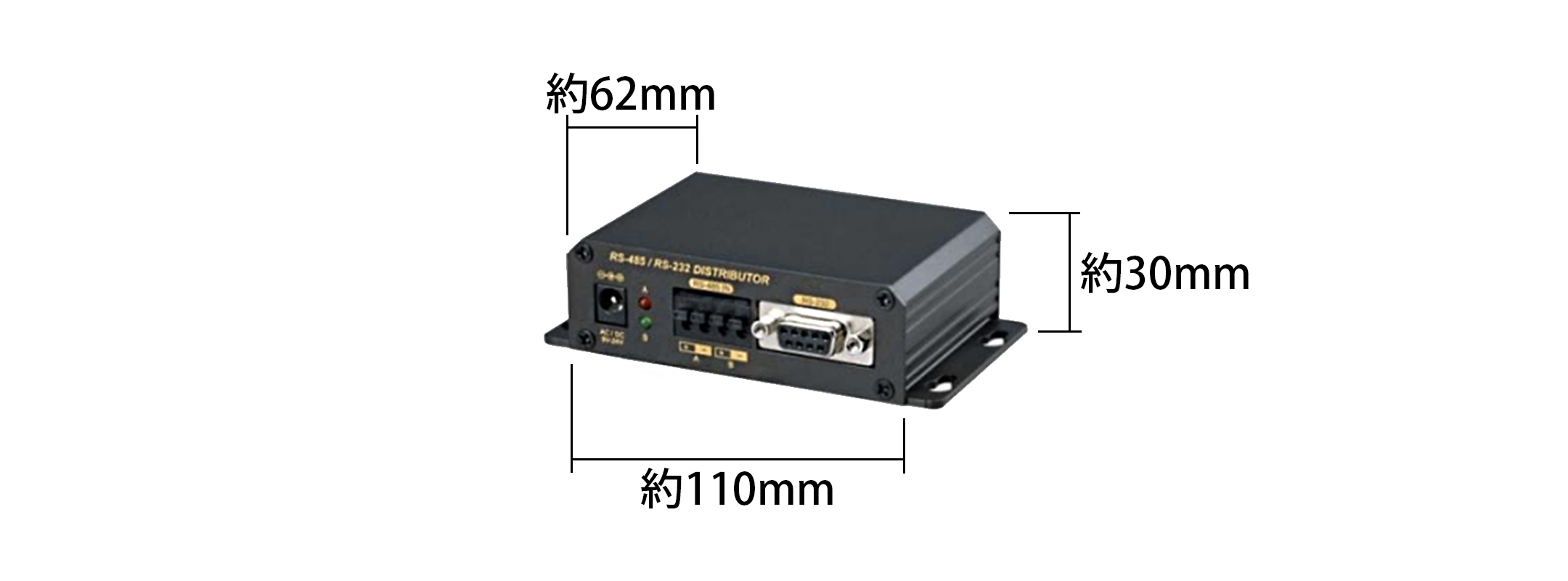

寸法図
製品および主な付属品
- TDB-RS004PR本体
- 取扱説明書
TDB-RS004PRの仕様
| 型番 | TDB-RS004PR |
|---|---|
| 信号タイプ | RS-232C・RS-485 |

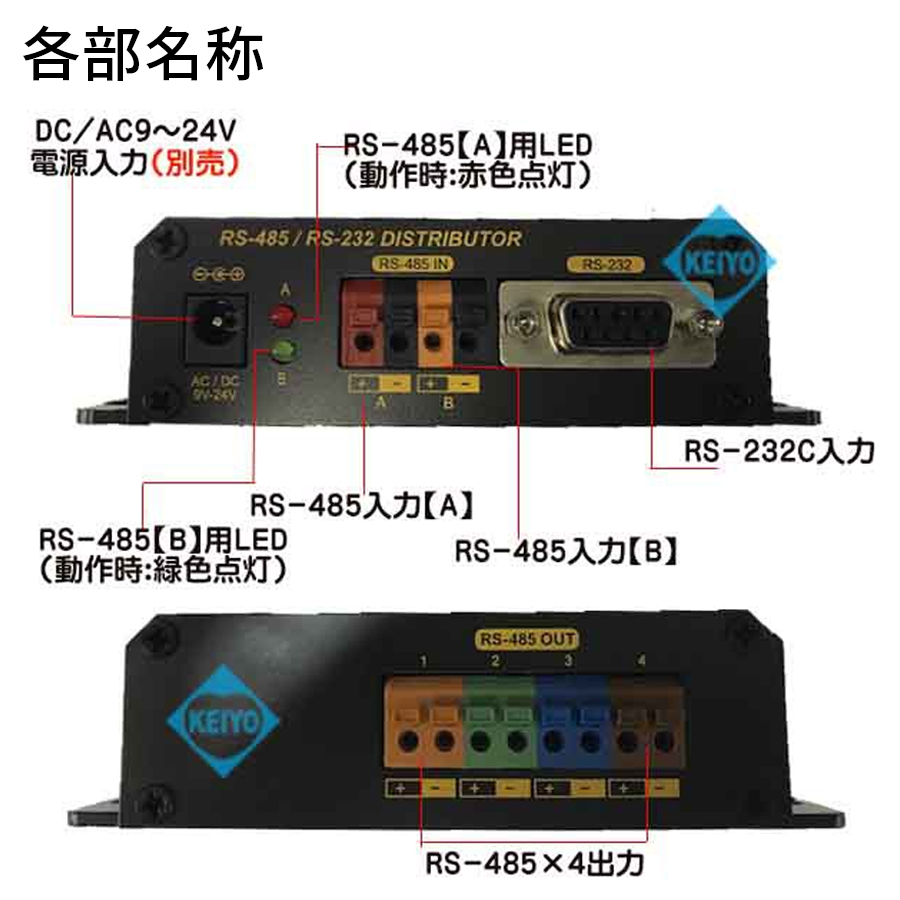

| シリアルデータ入力 | RS-232C×1・RS-485×2(優先) |
| シリアルデータ出力 | RS-485×4 |
| カスケード接続 | 可 |
| 終端抵抗 | 終端機器は、終端抵抗ONに設定 |
| LED | A：赤・B：緑 |
| 伝送距離 | ツイストペアケーブル 1,200m |
| 電源 | DC/AC9〜24V(※電源別売[SD-12S]が使用可能) |
| 保護 | サージ保護：2KV・静電保護：15KV |
| 動作環境温度 | 0℃～+55℃ |
| 動作環境湿度 | RH：90%未満(結露なきこと) |
| 保管環境温度 | -10℃～+60℃ |
| 保管環境湿度 | 95%未満(結露なきこと) |
| 外形寸法 | 110×30×62 mm(W×H×D) |
| 重量 | 153g |
| 材質 | ABS メタル ブラック |
| MTBF | 50,000時間 |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
-
