TDB-RS008の詳細

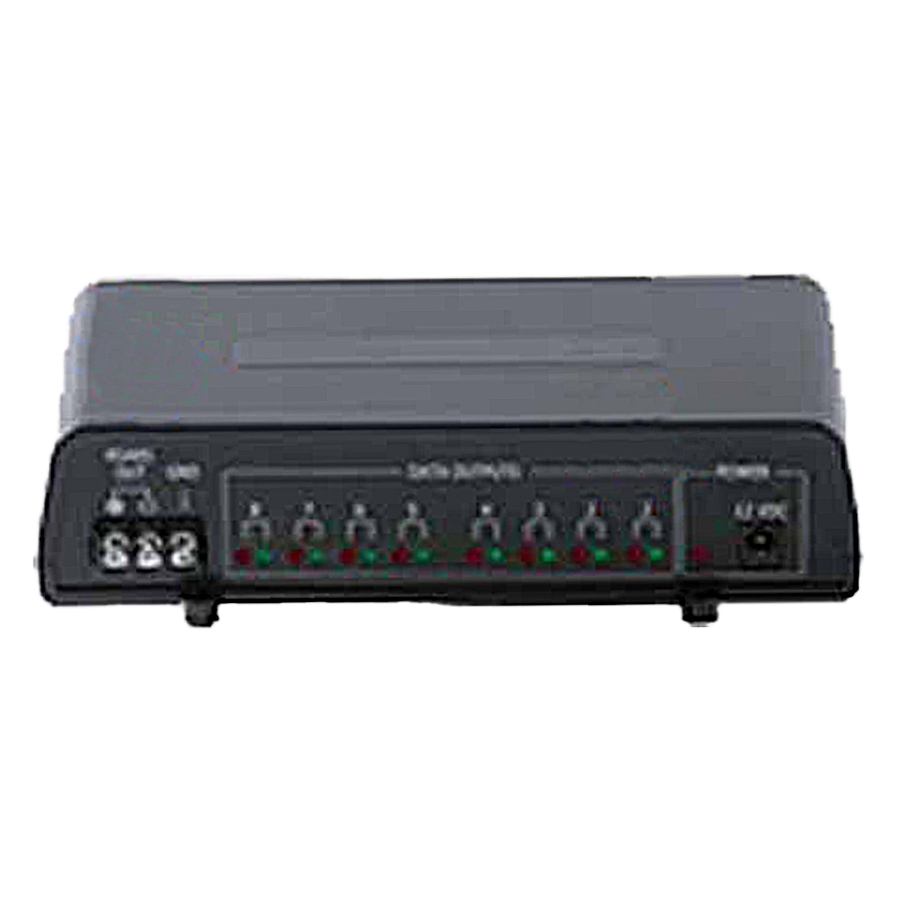

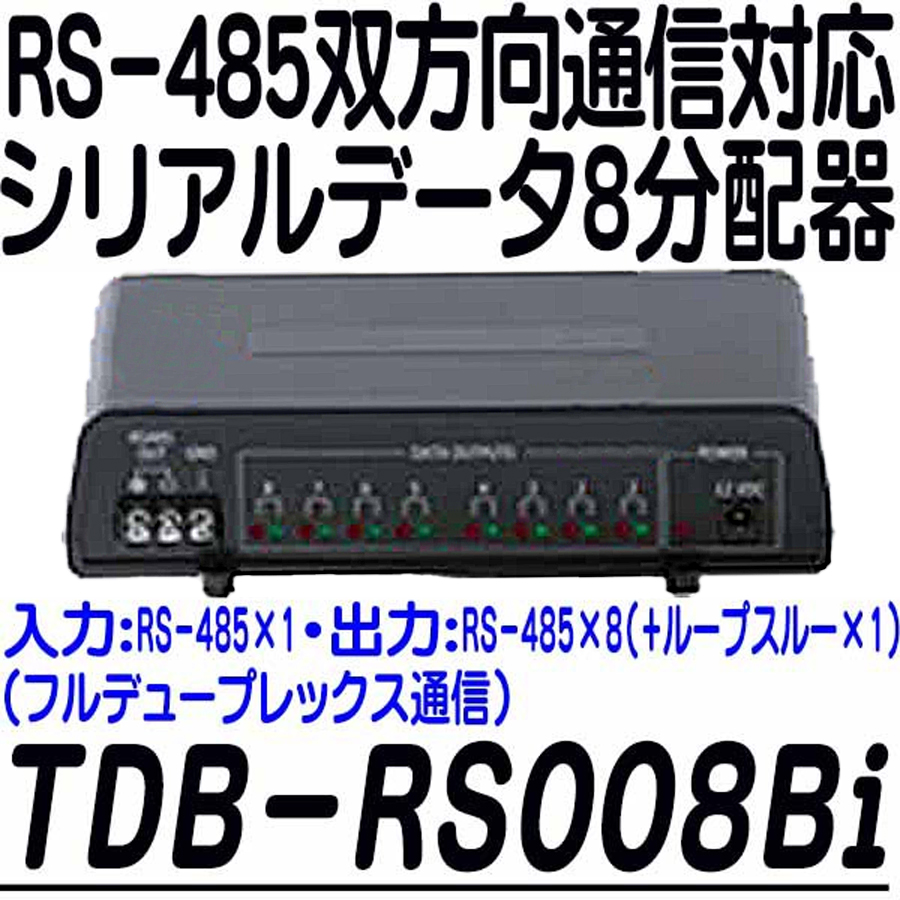

TDB-RS008の概要 TDB-RS008は、双方向RS-485通信に対応したシリアルデータ分配器です。複数台のカメラと、コントローラー[WTX-1200A]を接続するシステムを構築する際に、各種信号配線をそのまま結線して運用しようとすると、カメラの制御スピードが遅くなったり、動作を連続で行うようなおかしい挙動を起こす原因になります。そんな時は本製品をシステムに組み込むことで、安定した動作でシステム運用が可能になります。
-
191×45×112.5mm(W×H×D)外形寸法
-
400g重量
RS-485入力対応 RS-485動作のシステムコントローラを接続して、PTZカメラを8台まで安定した動作を可能にします。(※マルチドロップ接続時は1ポート最大32台×8ポート)
フルデュープレックス方式採用 通信方式は送信と受信を同時に行う事ができる、全二重通信(フルデュープレックス)方式を採用しています。

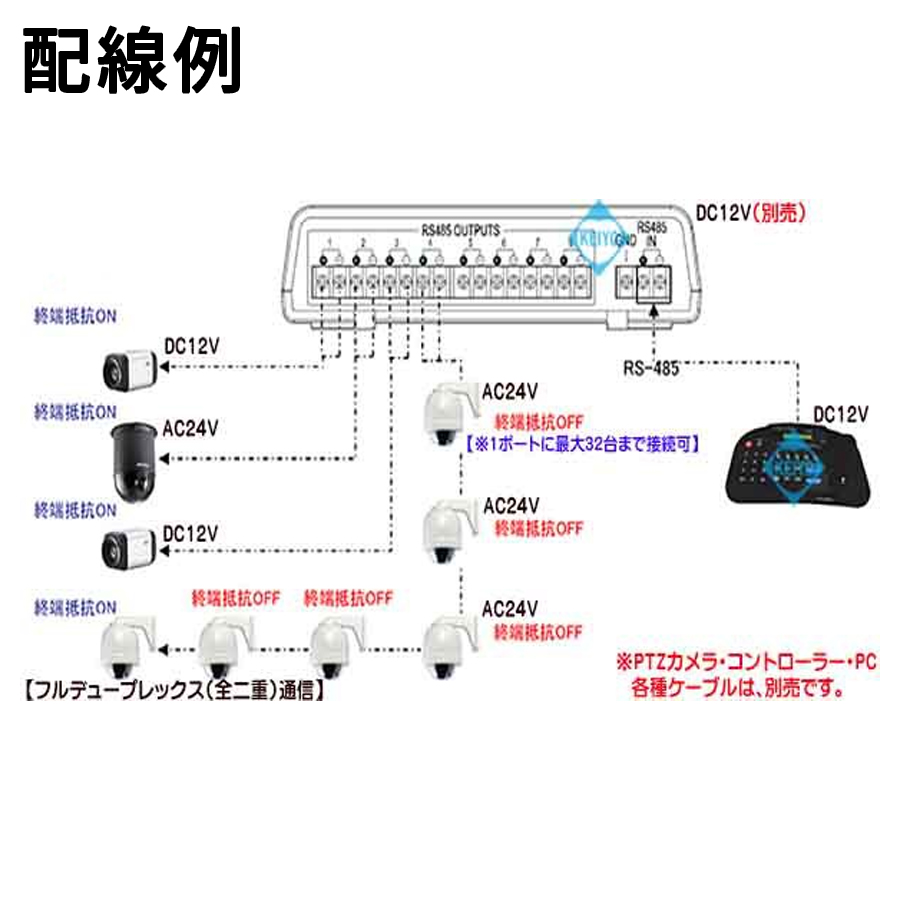

大規模システムに便利なマルチドロップ接続対応 1ポートに最大32台までデバイスの接続可能なマルチドロップ接続に対応しています。複数台の機器を直列に、渡り配線での接続が可能になりますので従来機より、容易に配線が行なえます。
最大1200mの伝送に対応 ツイストペアケーブル使用時は、最大1200mの伝送に対応します。
幅広いボーレート(bps)対応 2400/4800/9600/38400の幅広いボーレートに対応しています。接続可能な機器の選択肢が広がります。
導入しやすいDC12V動作 動作用電源には、一般的な防犯カメラで最も採用されているDC12V駆動を採用しています。電源は、当店取扱のDC12Vアダプター[SD-12S]等(別売)をお使いいただけます。

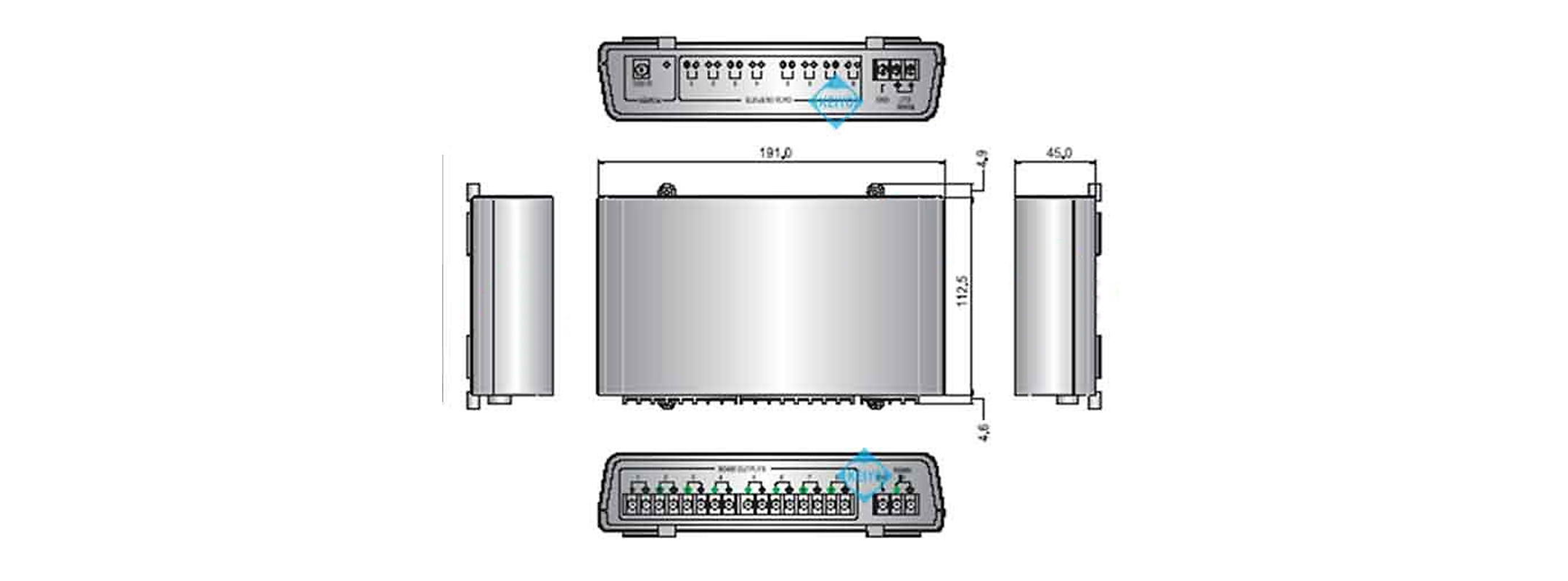

寸法図
製品および主な付属品
- TDB-RS008Bi本体
- 取扱説明書
TDB-RS008の仕様

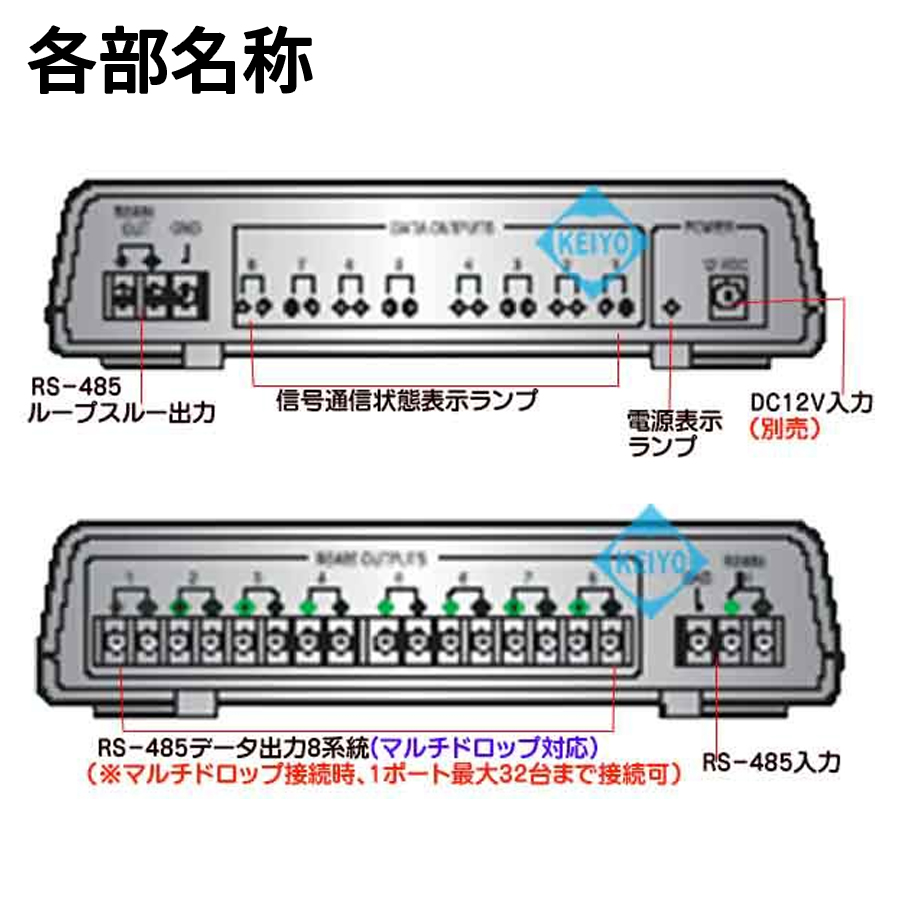

| 型番 | TDB-RS008Bi |
|---|---|
| 信号タイプ | RS-485 |
| シリアルデータ入力 | 1ポート(ネジ留め式) |
| シリアルデータ出力ポート | 8ポート(ネジ留め式)【各ポート最大32台まで接続可.TRD-400シリーズ接続時】(※複数台接続時各ポートに接続した終端の機器は終端抵抗オンとする事) |
| シリアルデータループ出力ポート | ポート(ネジ留め式) |
| LED | 電源ランプ(赤)・データ出力(緑)・エラー(赤) |
| 伝送距離 | ツイストペアケーブル 1,200m |
| ボーレート | 2400, 4800, 9600, 38400bps |
| カスケード接続 | 可 |
| 電源 | DC12V(※電源別売[SD-12S]が使用可能) |
| 保護 | - |
| 動作環境温度 | 0℃～+50℃ |
| 動作環境湿度 | RH：90%未満(結露なきこと) |
| 保管環境温度 | -10℃～+60℃ |
| 保管環境湿度 | 95%未満(結露なきこと) |
| 外形寸法 | 191×45×112.5 mm(W×H×D) |
| 重量 | 400g |
| 材質 | ABS・メタル ブラック |
| MTBF | 50,000時間 |
| 保証期間 | 1年間 |
