TQS-C9V | CVBS(アナログ)信号用VGA出力搭載画面9分割器【3D Corporation】 【スリーディ】【防犯カメラ】【監視カメラ】【セキュリティーカメラ】

価格: ¥107,800 (税込)
[ポイント還元 1,078ポイント~]
数量:
在庫: 在庫あり

返品についての詳細はこちら

twitter

TQS-C9Vの詳細

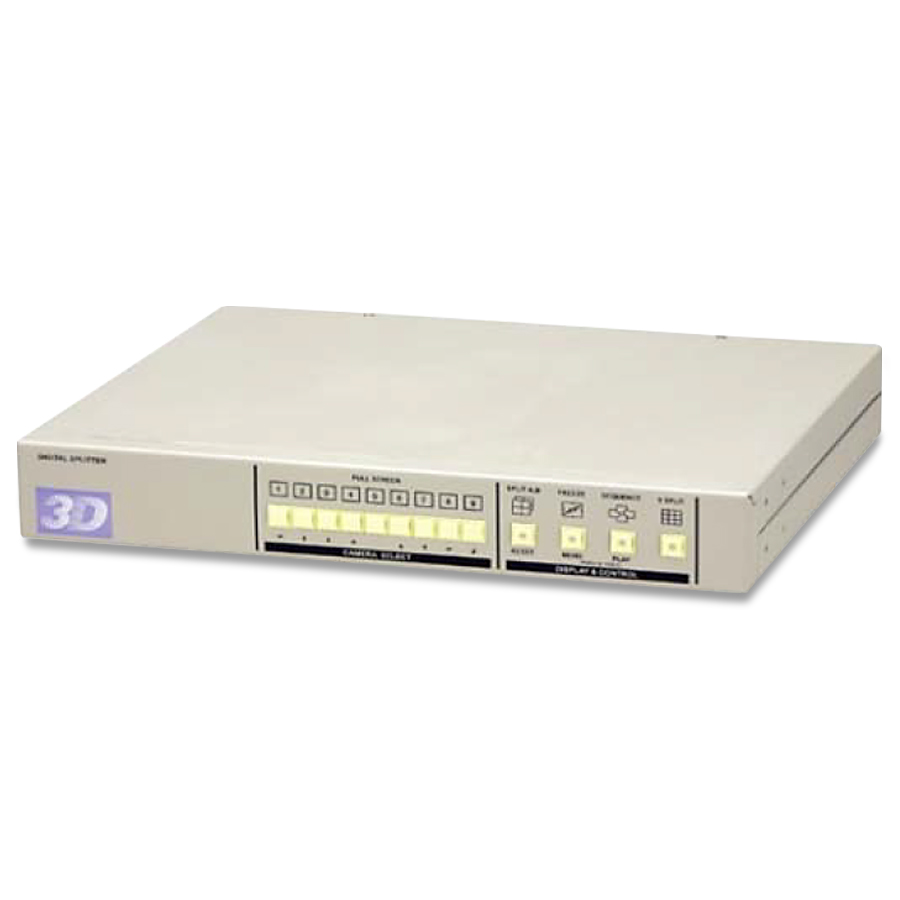

TQS-C9V

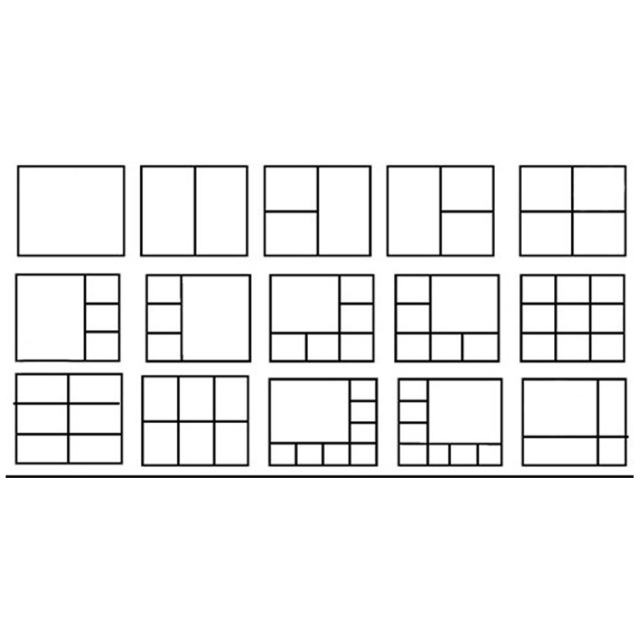

TQS-C9Vの概要 TQS-C9Vは、最大カメラ9台までの防犯カメラの映像を1つのモニターに表示して見ることができる、画面分割器です。近年、防犯用録画機と組み合わせて使用される方が多い市場ですがライブ監視とデータ保管場所を別にしている大規模システムや研究用途で使う際には、ライブ映像の画質が重視されたり故障原因につながるパーツは少ないにこしたことがないためどちらかでいうと、本格的なシステム運用の際には必需品になっている商品です。映像入出力接続端子は、防犯カメラに採用されているBNC-Jを採用従来のアナログシステム(CVBS)環境に、容易に組み込みが可能です。本モデルは、業務用途での使用も想定しカメラ映像スルー出力を搭載しています。1系統は本機に、もう1系統は防犯用録画機に接続するような大規模システムの構築の際にも従来は、別途映像分配器を用意する必要がありましたが、本モデルは1台でシステム構築が可能です。TQS-C9Vは、業務用途にも使えるように19インチラックマウントに対応しています。300W×44H×250Dmmのボディは、EIAラックに簡単に設置できるように取付用金具も付属しています。昨今の防犯用レコーダーは、4台用モデルの次は8台用・16台用になりカメラを9画面表示させるためには、16台モデルを導入するしか方法がありませんでした。本モデルは、9分割表示を始めとした下図の2分割・3分割等を含んだ多彩な表示パターンに対応します。(※1, 4, 9分割表示は本体前面ボタンで切替可能です。上記以外のパターンの変更は、メニュー内で行います)TQS-Vシリーズは、モニター出力はBNCとVGAを搭載しています。大画面の接続時は、VGA出力をお使い下さい。TQS-Vシリーズは、4分割・9分割・16分割モデルTQS-HDシリーズはVGA・HDMI出力搭載4分割・9分割・16分割20分割モデルをラインナップしています。

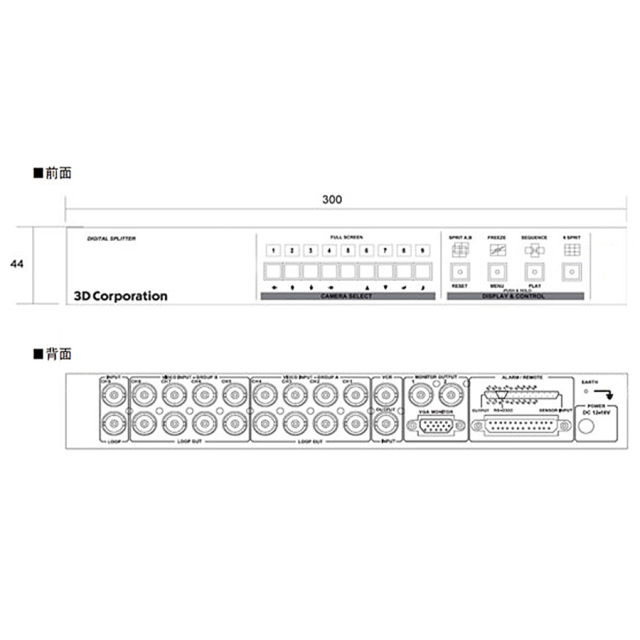

  • 300×44×250mm(W×H×D)外形寸法

  • 2.5kg重量

ケイヨー秋葉原本店 店頭取扱品 小型カメラ スパイカメラ 防犯カメラ コンクリートマイク

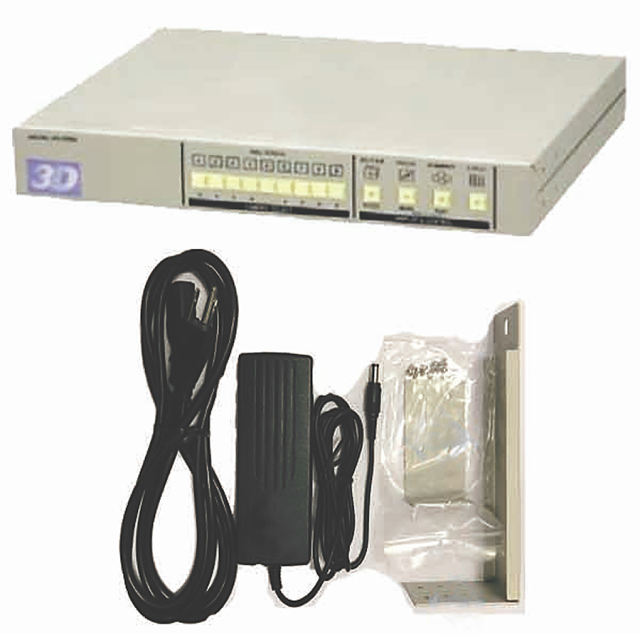

製品および主な付属品

製品および主な付属品
  • TQS-C9V本体
  • ACアダプター
  • 19インチラックマウント金具
  • BNCP-RCAJ×10
  • 取扱説明書

TQS-C9Vの仕様

型番 TQS-C9V
入力信号 NTSC:525本 720×480・60フィールド・30fps, PAL:625本 720×576・50フィールド(サブキャリア4.43361875MHz)・25fps
ビデオ入力 BNC-J×9 1.0Vp-p 75Ω
ループ出力 BNC-J×9 オートロード(終端抵抗自動)
モニター出力 コンポジットビデオ:BNC-J×2 1.0vP-P75Ω, アナログRGB:D-Sub15ピン 0.7Vp-p75Ω
VCR入力 BNC-J×1 1.0Vp-p 75Ω
VCR出力 BNC-J×1 1.0Vp-p 75Ω
アラーム入力 9ch TTL Drive:1KΩ Pull-up・0-5V, Low(ON):3.3mA High(Open)・0.000mA
アラーム出力 1ch TR Drive Photo Coupler isolation 30V, 50mA
リモート操作ポート D-Sub25ピン(※外部リモートコントロール機器のご用意はございません)(※製作される場合は、同梱マニュアルのリモートコントロールについてのピンアサインメントを参照ください)
表示解像度 ビデオ出力時:720×480 60フィールド(30fps), VGA出力時:1280×1024 30fps
分割モード 1画面フルスクリーン, 4分割, 9分割を含む多彩な分割モードに対応(※別図参照), フリーズ, シーケンス表示, PIP(ピクチャ・イン・ピクチャー)表示
日付, 時間表示 ON, OFF 3種類(アジア, ヨーロッパ, アメリカ)24H表記
カメラタイトル ON, OFF 8文字
OSD ON, OFF
センサータイプ(アラーム接点) OFF-N.O-N.C
アラームリレー OFF-30分
ブザー音 OFF-99秒(ビデオロス時)
ビデオロス ON, OFF 画面上に「L」表示
動き感知 ON, OFF 画面上に「M」表示
動き感知設定 1~20
動き感知エリア 16×12グリッド
使用電圧 DC12V, 0.5A~DC18V, 1.0A
消費電力 6W以下
使用温度範囲 -10℃~+50℃
使用湿度範囲 20~85%RH
外形寸法 300W×44H×250(+10)Dmm
重量 2.5Kg
保証期間 1年間

使用上の注意

  • 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
