TS-AR380Pの詳細
TS-AR380Pの概要

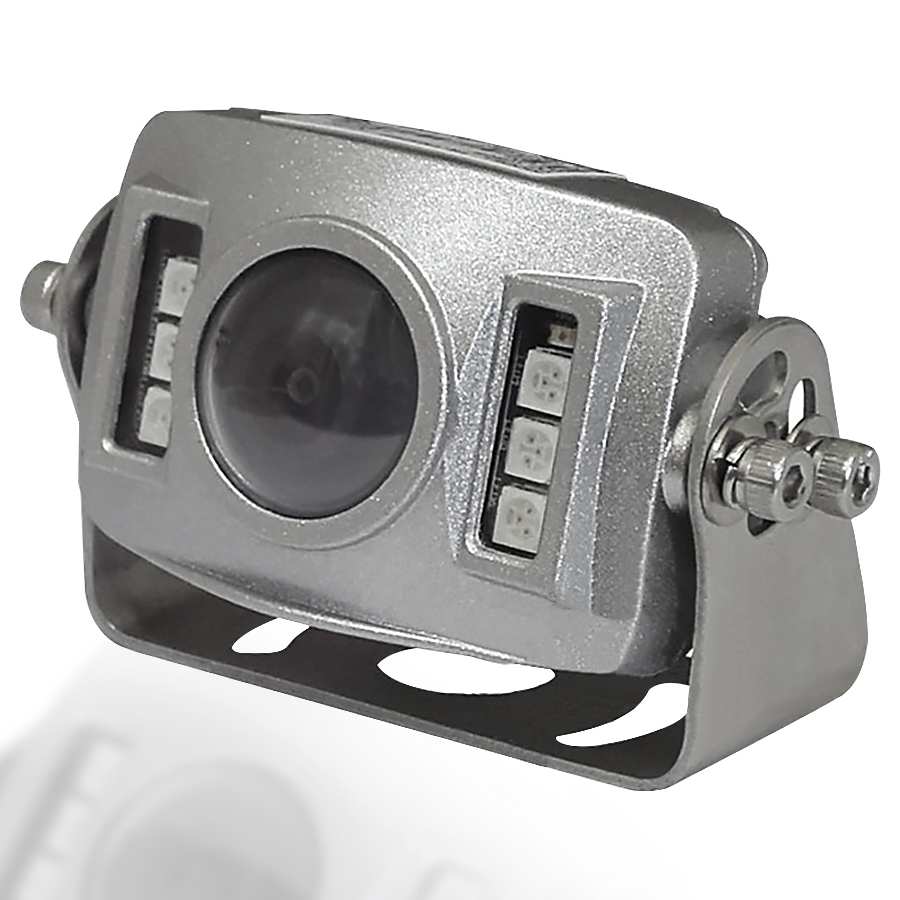

TS-AR380Pはは、焦点距離f1.85mmの超広角レンズをを搭載したAHD方式有効画素数200万画素フルHD屋外用防犯カメラです。映像出力はAHD出力。フルHD(フルハイビジョン)での映像出力が可能。同規格に対応している録画機を使用することでフルHD(フルハイビジョン)録画の高画質防犯システムを構築することができます。本機種は、超広角レンズを採用しているため、1台でより広範囲を撮影することが可能となります。屋外にも設置可能な防雨性能に加え、暗所でも撮影可能な赤外線LEDを6灯搭載しており、本体のサイズも相まって、様々な場所での活躍が期待できます。超広角・高画質・赤外線LED搭載・防雨型・コンパクトな外観など、様々な魅力の詰まったカメラとなっています。※本機種を使用する際は、専用レコーダーと一緒に使用する必要がございます。
AHD方式を採用しているレコーダーでも、相性問題により映像が正常に映らない場合もございますので、弊社動作確認済みのレコーダー[KMR-2004PX]や[MT-SDR07AHD-UTC]等との使用を推奨しています。※本機種にはCVBS出力(アナログ出力)は搭載されておりません。
-
1080P200万画素解像度
-
IP69K-保護等級
-
0Lux(赤外線照射時)最低被写体照度
-
100g重量
- カメラレンズ
- CDSセンサー
- 赤外線LED
本体正面 レンズは、f1.85mmの超広角レンズを採用。最大180°の幅広い広角撮影が可能です。UTC機能(同軸制御機能)を使用して、120°～180°の間で5°単位で変更可。赤外線LEDは6灯搭載。コンパクトながらも暗所撮影に対応しており、CDSセンサーを搭載しています。これにより暗がりを感知すると自動で映像をモノクロに切り替えて赤外線を照射(デイナイト仕様)します。
- 三脚取付用ブラケット穴
本体背面 三脚取付用のブラケット穴があります。このブラケット穴を利用することで付属の固定ブラケットだけでなく、三脚穴を利用する市販のブラケットも使用できます。
- 付属固定ブラケット
付属固定ブラケット 付属の固定ブラケットです。左右それぞれ2箇所留めとなります。
天井取り付け 付属の固定ブラケットで天井への取り付けも可能です。※固定ブラケットを取り外して、逆向きに付け直す必要がある場合があります。
- 固定用ブラケット(別売)
別売ブラケットも使用可能 本体背面の三脚用ネジ穴を利用して[WH-31]などの市販のブラケットを使用することも可能です。
- AHD2.0出力
- 電源入力
コネクター部 ケーブル先端のコネクター部です。映像出力はAHD映像出力の1系統。その他、電源入力部があります。AHD映像出力は対応機器にのみ接続が可能です。映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子・RCA端子のどちらでも接続可能です。ケーブル長は約50cmです。※CVBS(アナログ)映像出力は搭載されておりません。
画角変更及びフリップ・ミラー機能搭載(UTC機能使用) 対応するレコーダー側からUTC機能(同軸制御機能)を使って撮影画角の変更やフリップ・ミラー機能の変更が行えます。対応するレコーダーが必須となりますが、弊社にて確認が取れている[KMR-2004PX]などのKMRシリーズとの使用を推奨いたします。
寸法図
製品および主な付属品
- TS-AR380Pカメラ本体
- 固定用ブラケット
- ネジ類
- 六角レンチ
- BNCP-RCAJコネクタ(写真非掲載)
- ACアダプター(SD-12S)(写真非掲載)
- 英文取扱説明書(写真非掲載)
- 取扱説明書(保証書兼)
TS-AR380Pの仕様
| 型番 | TS-AR380P |
|---|---|
| イメージセンサー | 1/2.8インチ CMOS |
| 総画素数 | - |
| 有効画素数 | 200万画素 1920(H)×1080(V)NTSC |
| 水平解像度 | - TV Lines |
| 最低被写体照度 | 0Lux(赤外線照射時), 0.1Lux/F2.0(AGC ON時) |
| S/N比 | 50dB以上(AGC OFF) |
| シャッタースピード | オート 1/60～50,000秒 |
| レンズ | f1.85mm/F2.0 |
| 映像出力 | AHD出力(BNCJ)1.0Vp-p(75Ω) |
| 制御信号 | 搭載(UTC機能使用)※ボーレート9600bps |
| 制御 | CoC(同軸重畳制御) |
| DNR | 2D, 3D |
| 角度 | 120°～180°(5°単位で変更可) |
| その他 | フリップ・ミラー機能 |
| 同軸伝送距離 | 3C使用時：300m, 5C使用時：500m ※環境、使用ケーブルにより異なる |
| ケーブル長 | 約50cm, ケーブル先端：BNC-J(映像), DC-J(電源) |
| 電源, 消費電流 | DC12V±10％, 最大500mA |
| 動作環境温度, 湿度 | －10°℃～＋50℃ RH90％未満 |
| 保管環境温度, 湿度 | －20°℃～＋70℃ RH90％未満 |
| 外形寸法 | 65.5(W)×44(H)×48.8(D) mm(※ブラケット除く) |
| 重量 | 約100g(※ケーブル含まず) |
| 材質 | アルミニウム |
| 防水防塵保護等級 | IP69K |
| 適合規格 | CE, FCC |
| 赤外線LED | 6個搭載 |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- 撮影時、設置状況により本体内部の動作LED部が映り込む場合がございますが、不良ではありません。
-
