TVD-14の詳細

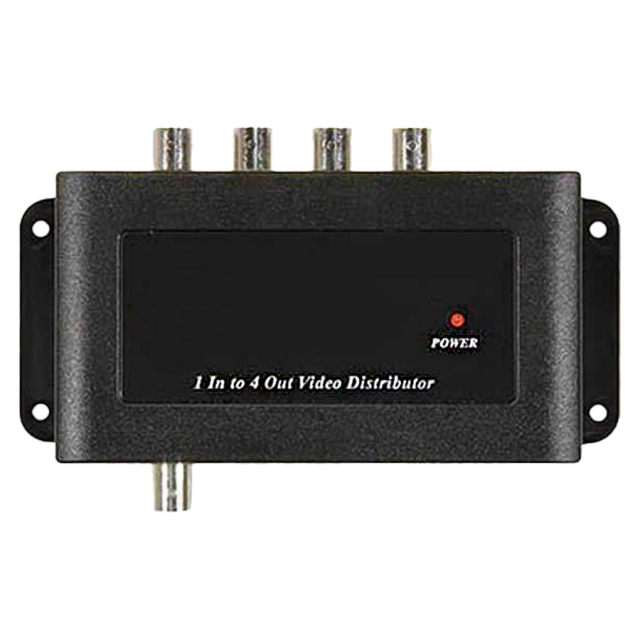

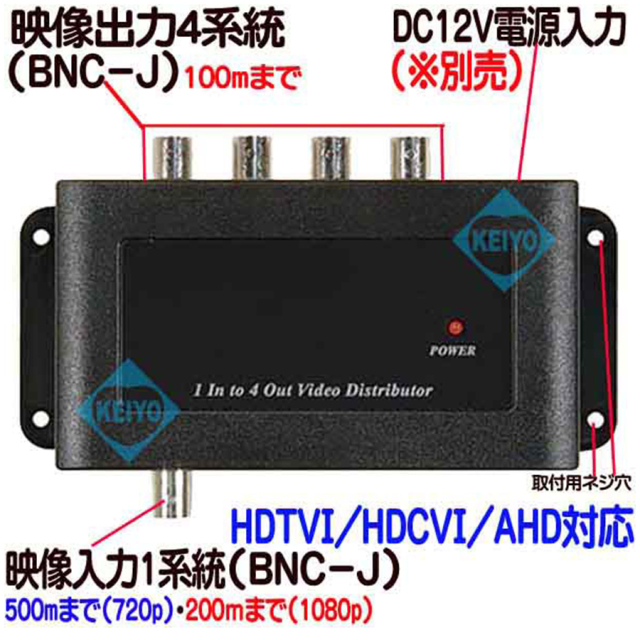

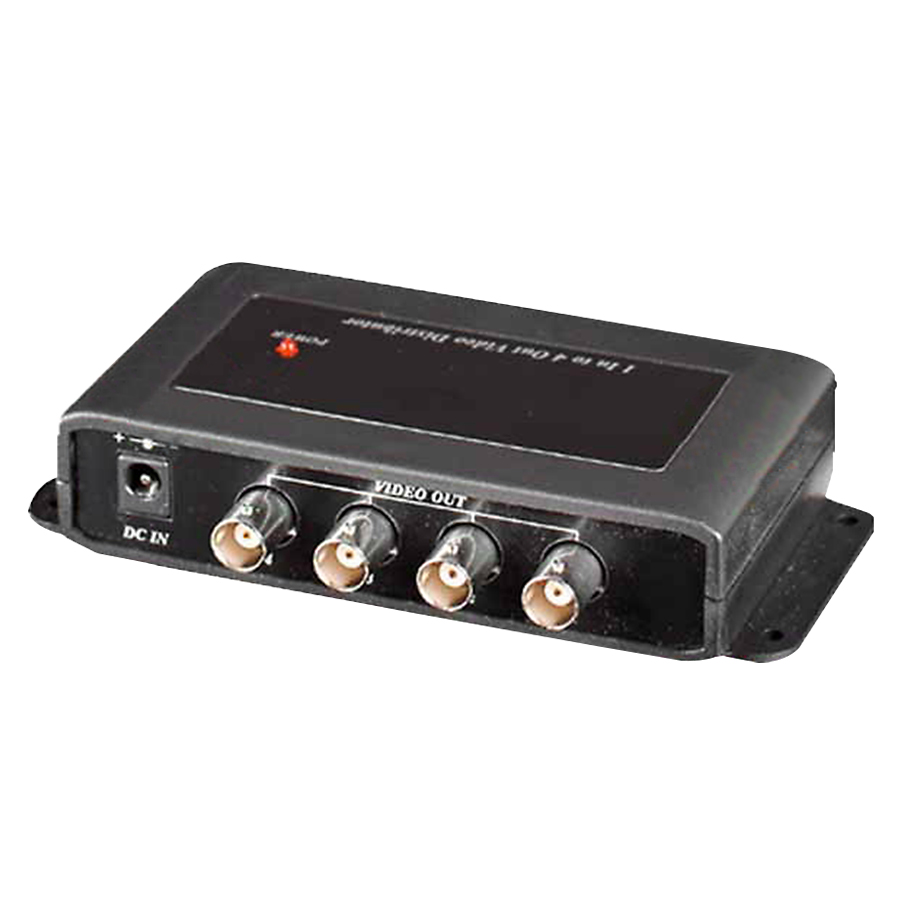

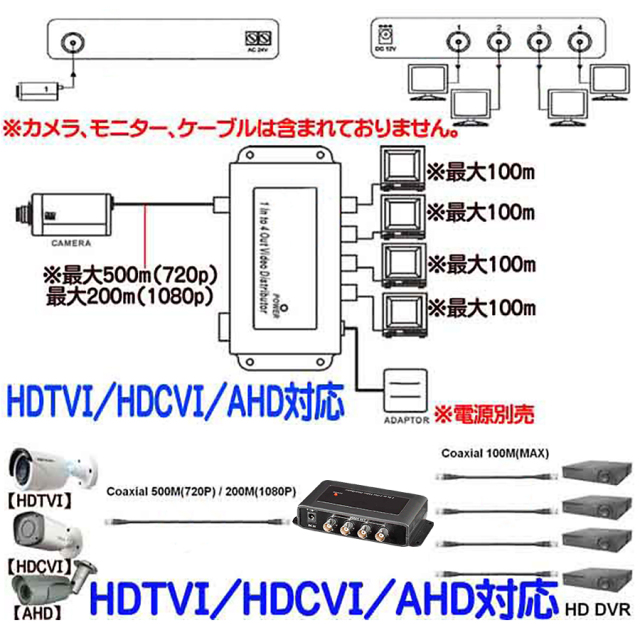

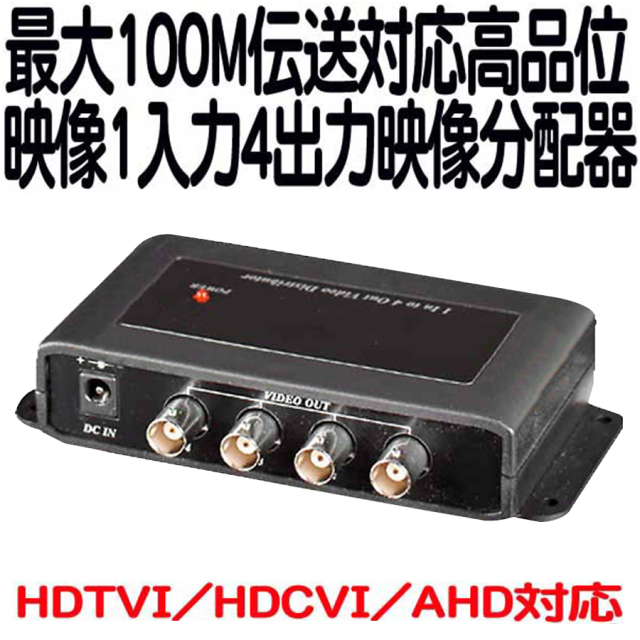

TVD-14の概要 TVD-14は、映像1入力4出力仕様のマルチフォーマット対応高品位映像分配器です。アナログハイビジョン信号のHDTVI・HDCVI・AHDに加え、従来のアナログ信号のCVBSに対応しています。ケースデザインは、高級感のあるブラックカラーのABSケースを採用。防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。電源は、DC12Vを採用(アダプター別売)。当店取扱のDC12Vアダプター[SD-12S]等をお使い下さい。出力伝送可能距離は、最大100M(MIL規格：RG-59・JIS規格：3C2V相当以上使用時)まで伝送する事が可能です。入力伝送可能距離は、最大500m(720p)・最大200m(1080p)になります。
-
138×28×85mm(W×H×D)外形寸法(突起部含む)
-
140g重量
寸法図
製品および主な付属品
- TVD-14本体
- 取扱説明書
TVD-14の仕様
| 型番 | TVD-14 |
|---|---|
| 映像入力, 出力 | NTSC(1.0Vp-p, 75Ωコンポジット信号) |

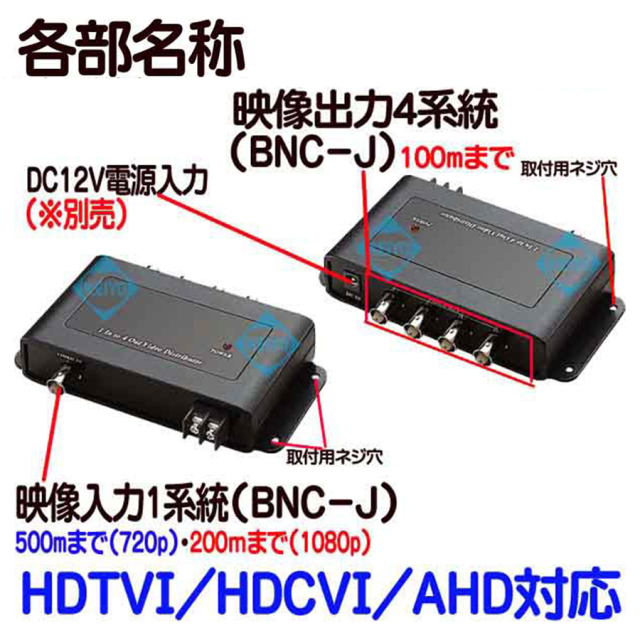

| 映像入力端子 | 1入力：RCA-J(メス)×1 |

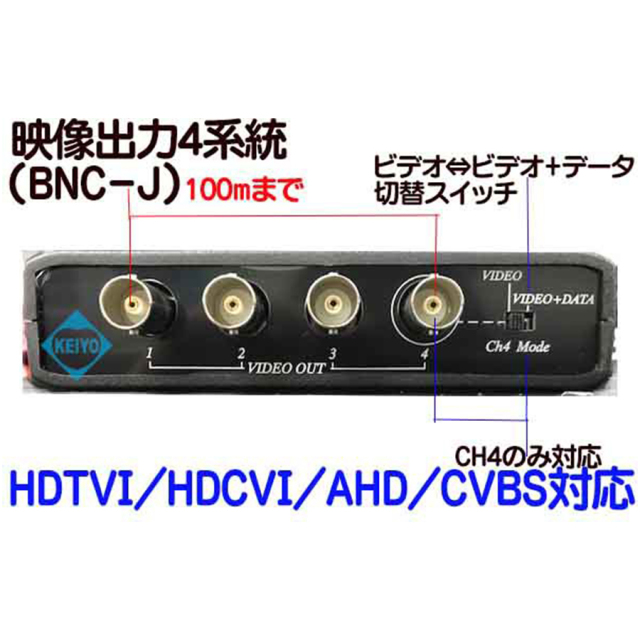

| 映像出力端子 | 4出力：RCA-J(メス)×4 |
| 映像入力レベル | 0.8〜1.2Vp-p 75Ω |
| 映像出力レベル | 1.0Ｖp-p(Standard) 75Ω |
| ビデオ帯域 | 350MHz-3dB |
| 対応ビデオフォーマット | HDTVI, HDCVI, AHD, CVBS |
| 対応解像度 | 720p, 1080p, 2560p |
| 電源端子 | 電源：2.1Φ DCJ(電源別売) |
| 入力伝送距離 | 500m(720p解像度)・200m(1080p解像度)(MIL規格：RG-59・JIS規格：3C-2V相当以上使用時) |
| 出力伝送距離 | 100mまで(MIL規格：RG-59・JIS規格：3C-2V相当以上使用時) |
| 電源, 消費電力 | DC12V/300mA(※電源別売)(SD-12Sが使用可能です) |
| 動作環境温度 | 0℃～+55℃(※50℃を超える環境での使用はご遠慮ください) |
| 動作環境湿度 | RH：95%未満(結露なきこと) |
| 保管環境温度 | -20℃～+85℃ |
| 外形寸法 | 138×28×85 mm(W×H×D) |
| 重量 | 約140g |
| 材質 | ABS ブラック |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
-
