TVD-18Aの詳細

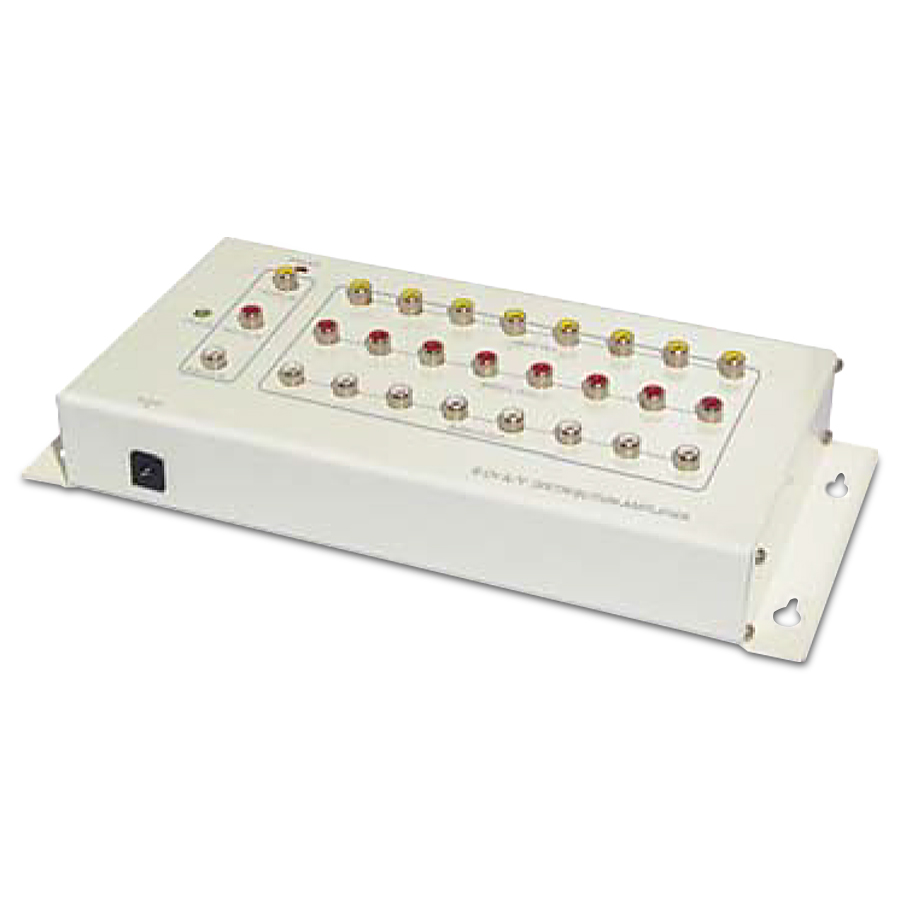

TVD-18Aの概要 TVD-18Aは、映像/音声1入力8出力仕様のCVBS信号用高品位映像/音声分配器です。音声信号は、ステレオ音声を伝送可能。3.5mm i-Pod接続ケーブル(別売)を使用して、お手持ちのプレイヤーの音声を分配することもできます。ケースデザインは、AV機器として使用しやすいホワイトカラーのスチールケースを採用。防犯カメラ用だけでなく、DVDを複数のモニターで映す飲食店等にもお使いいただけます。電源は、DC12Vを採用(アダプター別売)。当店取扱のDC12Vアダプター[SD-12S]等をお使い下さい。伝送可能距離は、最大50M(※JIS規格：5C2V相当使用時)まで伝送する事が可能です。
-
283×45×126mm(W×H×D)外形寸法
-
790g重量
製品および主な付属品
- TVD-18A本体
- 取扱説明書
TVD-18Aの仕様
| 型番 | TVD-18A |
|---|---|
| 映像入力, 出力 | NTSC(1.0Vp-p, 75Ωコンポジット信号) |
| 入出力インピーダンス | 75Ω |
| 信号インサートロス | 50Hz～10MHz 40dB未満 |
| 入力＞出力アイソレーション | 50Hz～10MHz 32dB |
| 出力＞入出力アイソレーション | 50Hz～10MHz 60dB |
| 信号リターンロス | 10MHz 20dB |
| ビデオ帯域 | ～10MHz |

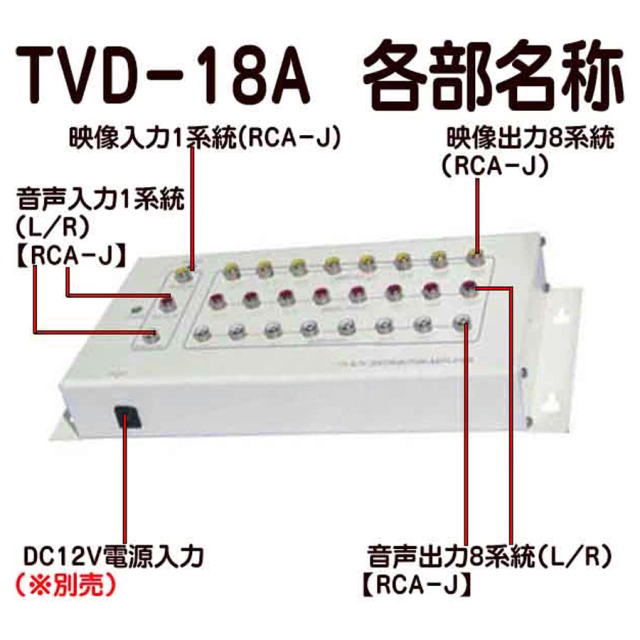

| 映像入力端子 | 1入力：RCA-J(メス)×1 |
| 映像出力端子 | 8出力：RCA-J(メス)×8 |
| 音声入力端子 | 1入力：RCA-J(L/R), i-Pod(3.5mm) |
| 音声出力端子 | 8出力：RCA-J(L/R) |
| 入力インピーダンス | 22KΩ |
| 出力インピーダンス | 1KΩ |
| THD | 0.05%(1.0V入力時) |
| 周波数 | 20Hz～100KHz |
| チャンネル分離 | ＞75dB/1KHz |
| 入力＞出力アイソレーション | 60dB |
| 出力＞入出力アイソレーション | 60dB |
| S/N | 100dB 2V |
| 電源端子 | 電源：2.1Φ DCJ(電源別売) |
| 伝送距離 | 50mまで(JIS規格：5C-2V相当使用時) |
| 電源, 消費電力 | DC12V(※電源別売)(SD-12Sが使用可能です) |
| 動作環境温度 | 0℃～+45℃(※50℃を超える環境での使用はご遠慮ください) |
| 動作環境湿度 | RH：20～80% |
| 保管環境温度 | -30℃～+60℃ |
| 保管環境湿度 | RH：80% |
| 外形寸法 | 283W×45H×126Dmm |
| 重量 | 790g |
| 材質 | スチール ホワイト |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
-
