TVD-816の詳細

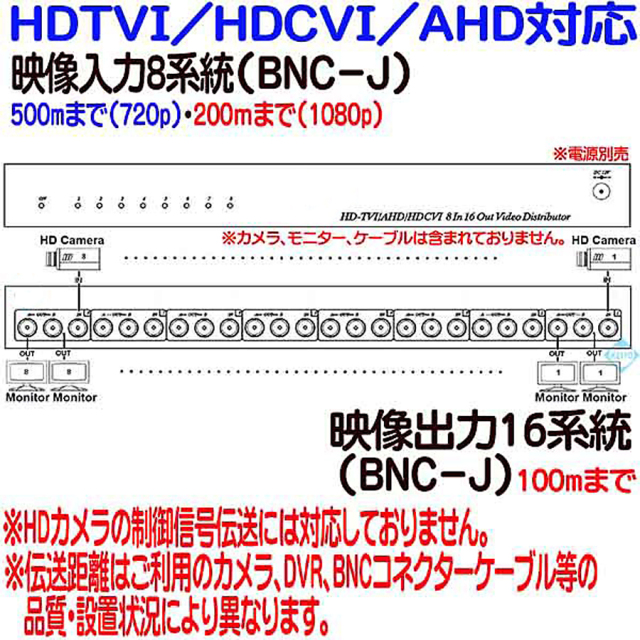

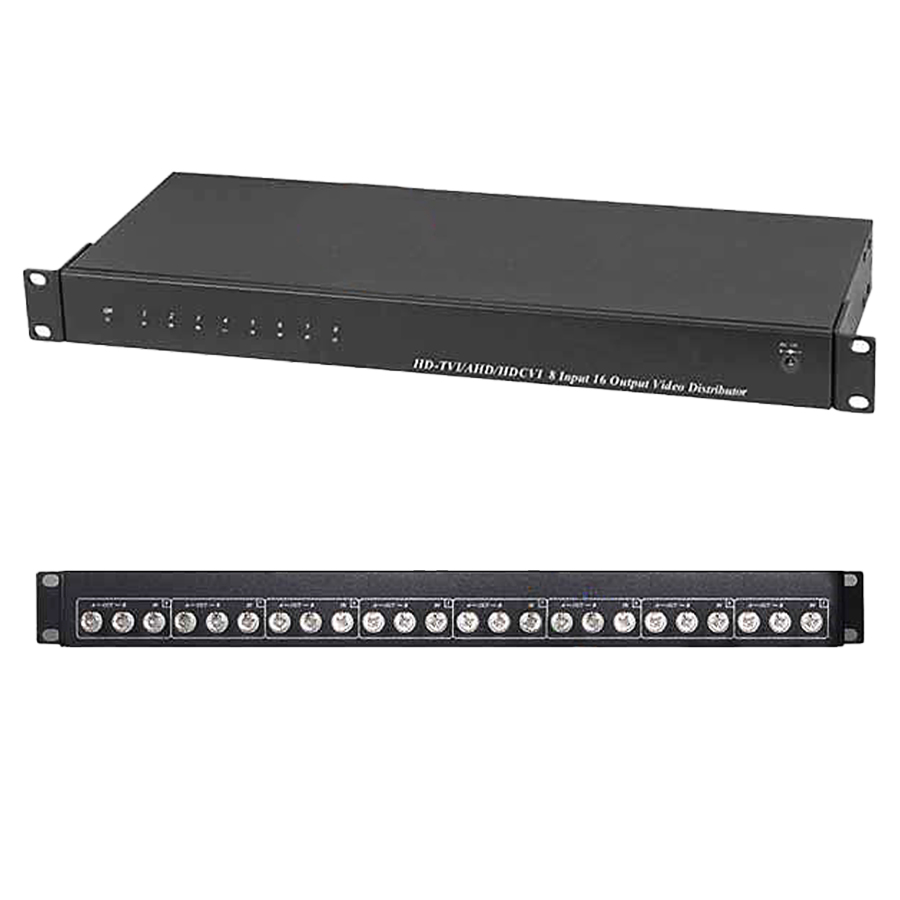

TVD-816の概要 TVD-816は、映像8入力16出力仕様のマルチフォーマット対応高品位映像分配器です。アナログハイビジョン信号のHDTVI・HDCVI・AHDに加え、従来のアナログ信号のCVBSに対応しています。ケースデザインは、高級感のあるブラックカラーのメタルケースを採用。19インチラックマウント(1U)にそのまま収まるサイズとなっています。防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。電源は、DC12Vを採用(アダプター別売)。当店取扱のDC12Vアダプター[SD-12S]等をお使い下さい。出力伝送可能距離は、最大100M(MIL規格：RG-59・JIS規格：3C2V相当以上使用時)まで伝送する事が可能です。入力伝送可能距離は、最大500m(720p)・最大200m(1080p)になります。
-
483×105.5×44mm(W×H×D)外形寸法
-
1.35kg重量
寸法図
製品および主な付属品
- TVD-816本体
- 取扱説明書
TVD-816の仕様
| 型番 | TVD-816 |
|---|---|
| 映像入力, 出力 | NTSC(1.0Vp-p, 75Ωコンポジット信号) |

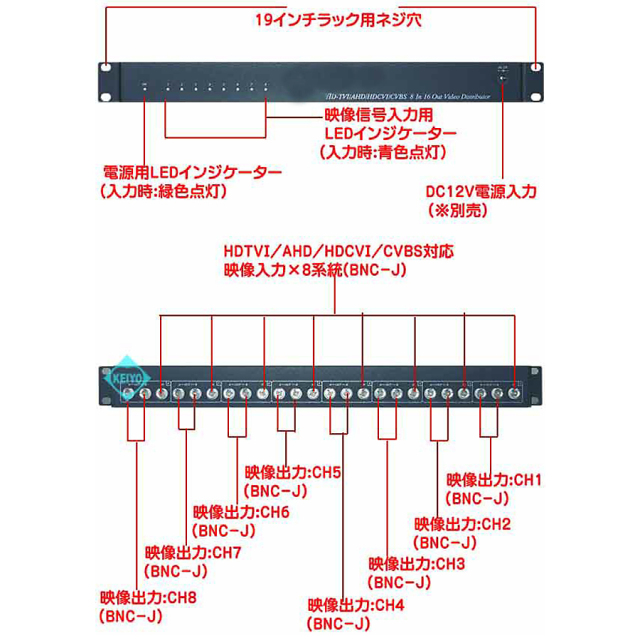

| 映像入力端子 | 8入力：RCA-J(メス)×8 |
| 映像出力端子 | 16出力：RCA-J(メス)×16 |
| ビデオ帯域 | 100MHz-0.1dB ゲインフラットネス |

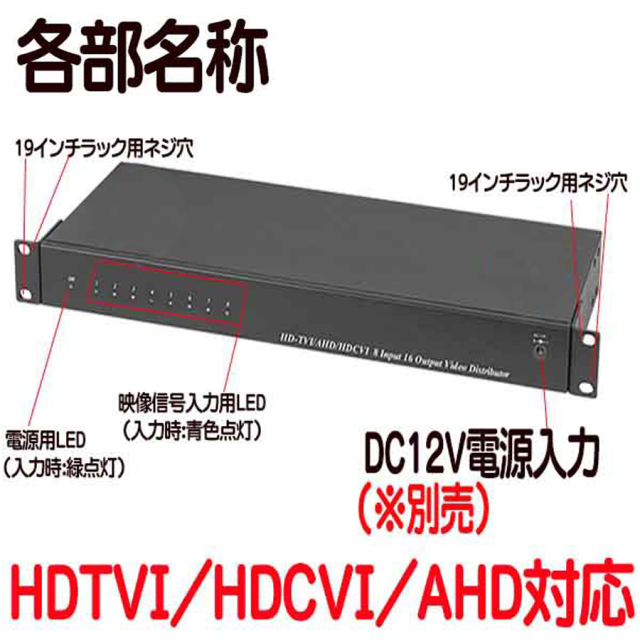

| LED | 緑：電源ON 青：信号ON×8 ※青LEDは信号により点滅等 表示状態に違いがあります。 |
| 対応ビデオフォーマット | HDTVI, HDCVI, AHD, CVBS |
| 対応解像度 | 720p, 1080p, 2560p |
| 電源端子 | 電源：2.1Φ DCJ(電源別売) |
| 入力伝送距離 | 500m(720p解像度)・200m(1080p解像度)(MIL規格：RG-59・JIS規格：3C-2V相当以上使用時) |
| 出力伝送距離 | 100mまで(MIL規格：RG-59・JIS規格：3C-2V相当以上使用時) |
| 電源, 消費電力 | DC12V(※電源別売)(SD-12Sが使用可能です) |
| 動作環境温度 | 0℃～+55℃(※50℃を超える環境での使用はご遠慮ください) |
| 動作環境湿度 | RH：95%未満(結露なきこと) |
| 保管環境温度 | -20℃～+85℃ |
| 保管環境湿度 | RH：95% |
| 外形寸法 | 483×105.5×44 mm(W×H×D) 19インチラックマウントタイプ(1U) |
| 重量 | 約1.35kg |
| 材質 | メタル ブラック |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
- HDカメラの制御信号伝送には対応しておりません。
- 伝送距離はご利用のカメラ、DVR、BNCコネクターケーブル等の品質・設置状況により異なります。RG6U等、信号減衰の少ない高品質の同軸ケーブルをご使用ください。
-
