型番 |

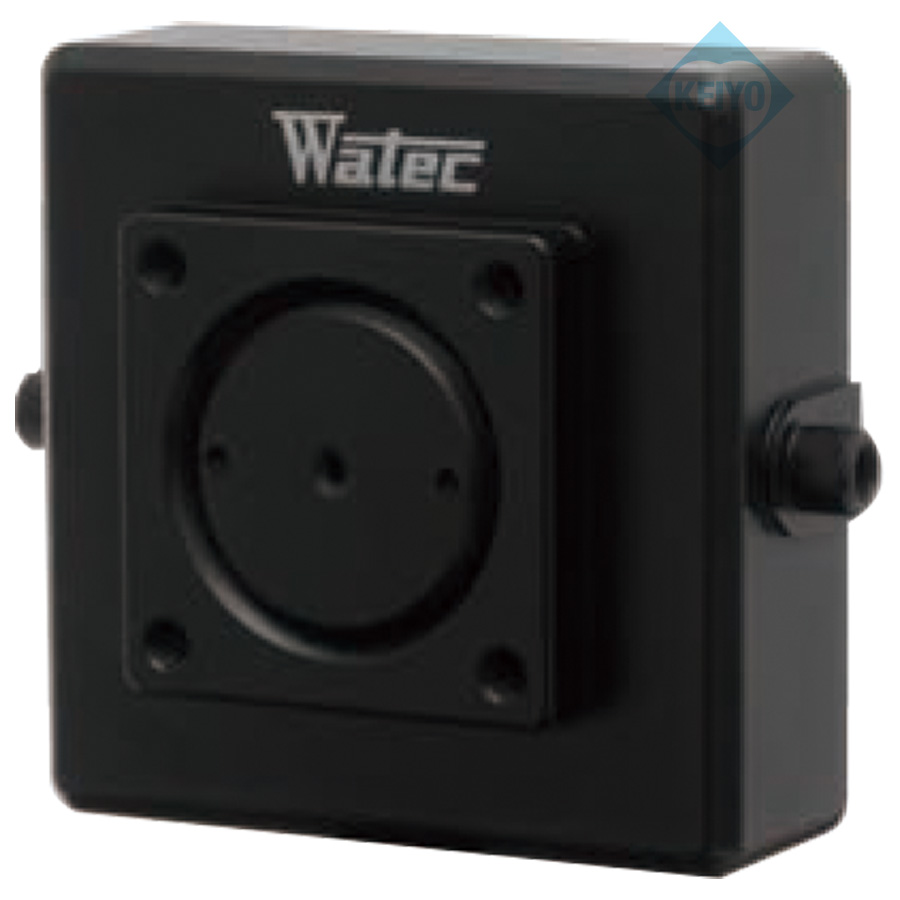

WAT-230V2(P3.7) |
イメージセンサー |
1/4型インターライン転送CCD固体撮像素子 |
総画素数 |
52万画素 1020(H)×508(V) |
有効画素数 |
48万画素 976(H)×494(V) |
水平解像度 |
650TV本以上(画面中央) |
セルサイズ |
3.75μm(H)×5.56μm(V) |
撮像方式 |
Ye, Cy, Mg, G補色モザイクオンチップフィルタ |
同期方式 |
内部同期 |
走査方式 |
2:1インターレス |
映像出力 |
コンポジットビデオ 1.0Vp-p 75Ω(不平衛衡) |
最低照度 |
0.1Lux/F1.8(AGC OFF-0dB・Shutter=OFF) |
S/N比 |
50dB以上 |
機能設定 |
OSD(オン・スクリーン・ディスプレイ)※[RC-01]にて操作(別売りオプション) |
AEモード |
電子シャッター:1/60秒, 1/100秒, 1/250秒, 1/500秒, 1/1000秒, 1/2000秒, 1/4000秒, 1/10000秒, 電子アイリス:1/60~1/100000秒 |
AGC |
0~45dB |
MGC |
0~42dB(6dB Step)8種類設定可 |
ガンマ特性 |
γ≒0.45 |
ビデオレベル |
0~255(BRIGHTNESS) |
ホワイトバランス |
ATW, PUSH, USER1, USER2, ANTI CR, MANUAL, PUSH LOCK |
ノイズリダクション |
2DNR ON(レベル調整可能), OFF |
ワイドダイナミックレンジ |
D-WDR ON(レベル調整可能), OFF |
逆光補正 |
OFF, BLC, HLC |
プライバシーマスク |
8Masks(8ヵ所) |
ミラー反転 |
OFF, ON(H-FLIP) |
白点補正 |
最大64点 |
出力切替 |
AUTO, COLOR, BW |
輪郭補正 |
0~255(SHARPNESS) |
電源電圧 |
DC4.5~14V ※電源別売, 6V駆動用:WD-06(DC6V/1.8A), 12V駆動用:SD-12S(DC12V/1.0A) |
消費電力 |
0.78W/155mA(DC5V時) |
動作温度 |
-10~+50℃ |
動作湿度 |
95%RH以下(結露しないこと) |
保管温度 |
-30~+70℃ |
保管湿度 |
95%RH以下(結露しないこと) |
レンズマウント |
M13 P=1.0 |
標準レンズ |
3745B-13P(f3.7mm/F4.5) |
ケーブル長 |
300mm(※付属品 端子未加工先バラケーブル) |
寸法 |
29.4(W)×29.4(H)×10(D)mm(突起物除く ※外形寸法図参照) |
重量 |
約27g |
保証期間 |
3年間 |
