WM-F570Aの詳細

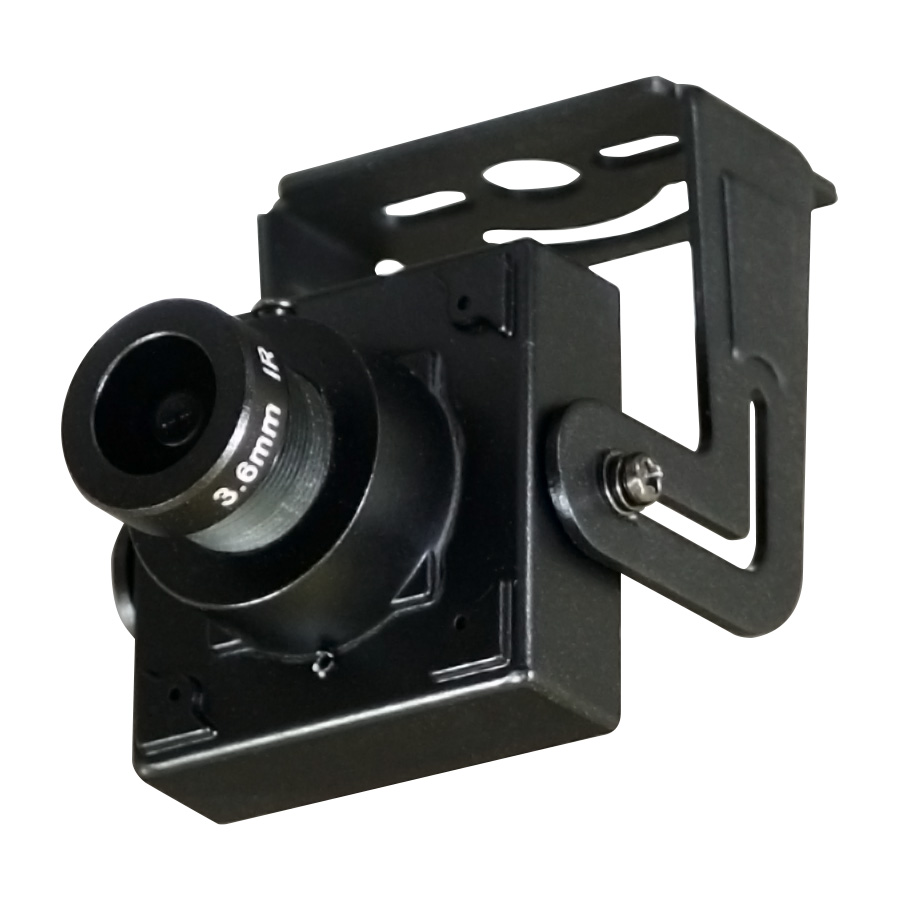

WM-F570Aの概要 WM-F570Aは、HD-TVI、HD-CVI、AHD、CVBS(アナログ)の4つの映像方式に対応した4in1タイプの212万画素小型ボードレンズカメラです。映像システムは本体背面のOSDリモコンで切替可能となっておりますので、ご使用予定の環境に合った映像システムを選択することができます。外観サイズは30mm×30mmと非常にコンパクト、音声マイクも搭載です。フルHD(フルハイビジョン)で撮影を行うには、使用する映像システムに対応したレコーダーやモニター、コンバーターが必要となります。対応する機器と組み合わせる事でフルHD(フルハイビジョン)の高画質防犯システムを構築する事が出来るようになります。交換用ケーブルのご用意も各種ございます。
-
212万画素フルHD映像解像度
-
0.1Lux最低被写体照度
- カメラレンズ
- マイク
正面 正面にはカメラレンズとマイクがあります。レンズにはf3.6mmボードレンズを採用。[Mini-Lens規格（M12マウント）]に準拠しており、状況に合わせて広角～望遠レンズへの交換レンズも取り揃えております。レンズを交換する場合は、レンズの固定ネジを緩めてから行ってください。レンズによってはピントが合わない等、ご利用いただけない場合もございます。ご注意ください。(※弊社取り扱い以外のレンズとの相性につきましては保証しかねます。ご了承ください。)
- 上：TVI
- 下：CVI
- 右：AHD
- 左：CVBS
背面 背面にはOSDリモコンとケーブル接続部があります。OSDリモコンでは、内部の設定変更や映像システムの切替が可能です。映像システムを切替える場合はカメラ電源が入っている状態で、選択したい映像システム側を3秒ほど長押し行います。(上：TVI, 下：CVI, 左：CVBS, 右：AHD)(※出荷時の設定はCVBSとなっております)
- レンズ固定ネジ
- ブラケットネジ穴
側面 側面の両側にネジ穴があり、付属ブラケットを取り付ける事が可能です。
レンズ交換 レンズを交換する際にはレンズを固定している本体上部のネジを緩めて行います。[Mini-Lens規格（M12マウント）]に準拠していますので、広角～望遠レンズへの交換を行う事が可能です。
- 電源入力
- 音声出力
- 映像出力
接続ケーブル 映像出力は全て共通の端子となっています。その他は電源入力部と音声出力部がございます。映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子・RCA端子のどちらでも接続可能です。ケーブル長は約70cmとなっております。【交換用ケーブル】のご用意も各種ございます。
寸法図
製品および主な付属品
- WM-F570Aカメラ本体
- カメラブラケット
- ネジ一式
- 接続ケーブル
- ACアダプター(写真非掲載)
- BNCP-RCAJコネクタ(写真非掲載)
- 仕様書兼保証書(写真非掲載)
WM-F570Aの仕様
| 型番 | WM-F570A |
|---|---|
| センサー | 1/3インチ 2.12M パナソニック CMOSセンサー |
| スキャニング方式 | プログレッシブスキャン(16：9) |
| 総画素数 | 2.47MP 1956(H)×1266(V) |
| 有効画素数 | 2.12MP 1944(H)×1092(V) |
| 最低被写体照度 | 0.1Lux, 0.003Lux(DSS ON) |
| 水平解像度 | 1000TVL以上 |
| S/N比 | 50dB以上(AGC ON時) |
| 映像出力 | TVI, AHD, CVI, CVBS |
| レンズ | f3.6mm |
| OSD | 有り |
| 言語 | 16ヶ国語(日本語有り) |
| Exposure | AE, Manual |
| White balance | AWB, ATW, AWC, Indoor, Outdoor |
| BLC | off, BLC, HSBLC |
| Day, Night | AUTO, COLOR, BW, EXT |
| Gain Control | AGC(1～15) |
| DSS（Sens-UP） | Off, On(Max x30) |
| NR | 2DNR, 3DNR |
| Mirror | Off, On(Mirror, Flip, Rotation) |
| MIC | 有り |
| 駆動電圧 | DC5V～DC12V |
| 電流容量 | 90mA |
| 動作温度 | －10℃～55℃ |
| 外形寸法 | 30×30(mm) |
| 重さ | 113g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- ※各映像システムは、対応したレコーダーやモニター、コンバーターを使用する必要がございます。対応した映像システムを採用しているレコーダーやモニター、コンバーターでも、相性問題により映像が正常に映らない場合もございます。弊社動作確認済みの製品との使用を推奨しています。
- ※相性問題に関しましては、サポート対象外となります。
-
