WTW-EHR209YJの詳細

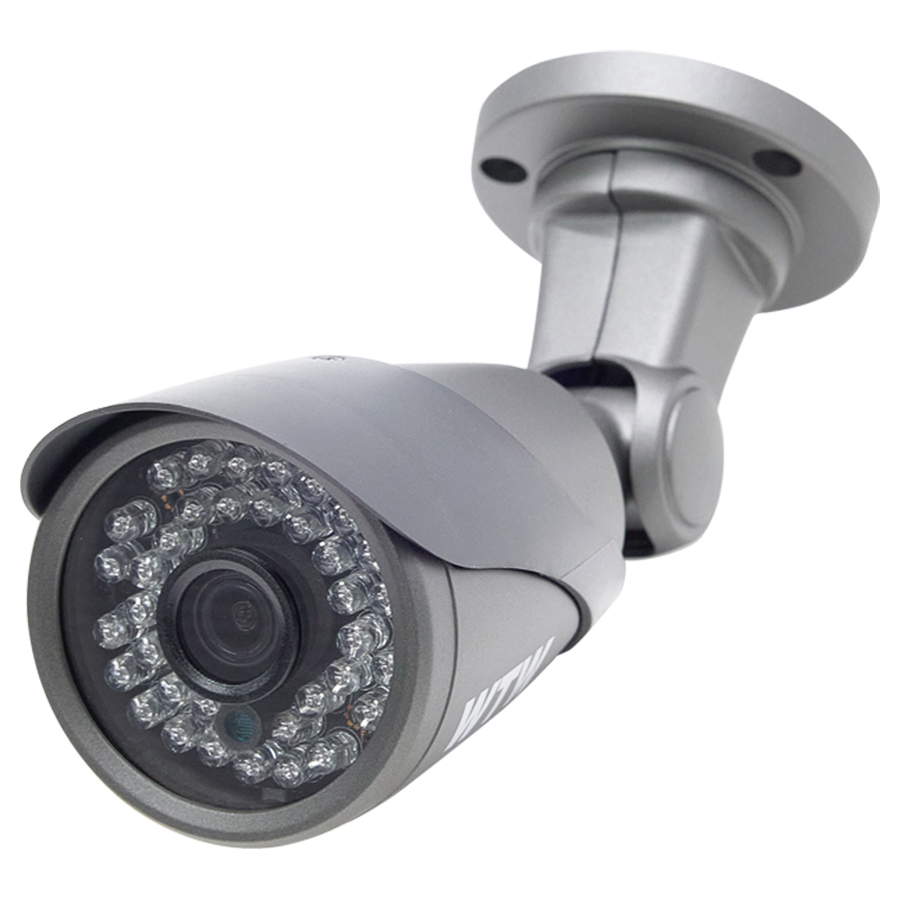

WTW-EHR209YJの概要 WTW-EHR209YJは、国内の大手防犯カメラメーカー塚本無線社製の、デジタル出力のEX-SDI・HD-SDI方式アナログハイビジョン規格のHDTVI・AHD・HDCVI従来のアナログCVBS出力の6in1に対応した屋外防雨型400万画素マルチフォーマット赤外線バレット型カメラです。最大1920×1080(1080p)/30fps【HD-SDI・HDTVI・AHD・HDCVI】最大2560×1440(1440p)/30fps【EX-SDI】の高画質撮影を可能にしました。本体ケーブルには、OSD機能設定用のジョイスティックを搭載。画面を見ながら各種詳細設定を行えるため、環境に合わせた最適な画質で撮影する事が可能です。アナログ(CVBS)方式や、HDTVI・HDCVI・AHD等のアナログハイビジョンでも満足できなかった方はHD-SDI・EX-SDI式にも対応した本製品を、是非ご検討ください。
-
400万画素2560×1440解像度
-
～30フレーム/秒フレームレート
-
IP66-保護等級
-
66×65×113mm(W×H×D)寸法(※ブラケット部含まず)
各部名称 ①IP66相当防雨構造 ②3.6mm固定焦点レンズ ③CDSセンサー ④EX-SDI, HD-SDI出力(BNC-J) ⑤HDTVI, AHD, HDCVI, CVBS出力(BNC-J) ⑥電源入力(DC12V) ⑦OSDボタン
各部名称 ①5mm赤外線 850nM LED36個(約25m照射) ②CDSセンサー ③ブラケット内通線対応
各部名称 ①水平軸調整用ネジ ②ケーブルノックアウト用スリット ③天井・壁面設置対応ブラケット ④垂直軸・ブラケット軸調整用ネジ
各部名称 ①水平軸調整用ネジ ②ケーブルノックアウト用スリット
赤外線LED36個搭載(850nm) WTW-EHR209YJは、可視光タイプの赤外線LEDを36個搭載しています。明るい時はカラー映像、暗くなったら赤外線を照射してモノクロ映像で撮影します。
EX-SDI方式2560×1440/30fps高画質撮影対応 搭載しているSony Starvis CMOSは400万画素(2560×1440)/30fpsの高解像度で撮影が可能。(※対応モニター、レコーダーへの接続が必要)
屋外設置に対応するIP66相当防雨構造 本製品は、屋外設置を可能にするIP66相当防雨構造仕様となっております。別途、ハウジング等を用意することなく屋外への設置を可能にしました。(※端子部、OSDリモコン部は必ず、防水処理を行ってください)
3.6mm固定焦点レンズ搭載 3.6mm固定焦点タイプレンズを採用しています。撮影画角は、広角仕様の約85度に対応。
天井・壁面取付対応ブラケット WTW-EHR209YJは、天井・壁面どちらでも取付が可能です。付属六角レンチを使用して、角度変更ができます。
各種詳細設定が可能なOSD機能 D-WDR・DSS(感度アップ)・マスキング・ミラー機能等の豊富な各種機能を、モニターを見ながら変更可能です。メニュー表示も、日本語表示対応となっております。
UTC機能対応(AHD出力のみ) UTC対応レコーダーに接続する事で、レコーダー側からカメラメニューの設定変更等が行えます。(※UTC対応レコーダーでもご利用いただけない場合があります)※姉妹品に、同形状HD-SDI・EX-SDI方式タイプ[WTW-EAB73Y]もございます。
長距離伝送に対応したアナログハイビジョン方式 WTW-EHR209YJの映像出力は、HDTVI/AHD/HDCVI各種アナログハイビジョンビジョン方式に対応しています。(※アナログハイビジョン映像出力は、対応機器にのみ入力できます)
高画質伝送に対応したデジタル伝送HD-SDI(EX-SDI)方式 WTW-EHR209YJの映像出力は、HD-SDI/EX-SDI方式にも対応しています。(※EX-SDI映像出力は、対応機器にのみ入力できます)
寸法図
製品および主な付属品
- WTW-EHR209YJ本体
- ACアダプター(DC12V/1.0A)(形状・出力はご用意時期により異なる場合があります)
- 六角レンチ
- 取付用ネジ類
- BNCP-RCAJコネクタ
- 取扱説明書・保証書(ご用意時期により異なる場合があります)
WTW-EHR209YJの仕様
| 型番 | WTW-EHR209YJ |
|---|---|
| 撮像素子 | 1/2.9 インチ 6.82Mega Sony Atarvis CMOS センサ |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 走査方式 | プログレッシブスキャン方式 |
| 同期方式 | 内部同期 |
| 水平解像度 | 1100TV本以上 |
| 水平解像度 | 1100TV本以上 |
| 映像出力形式 | HD-SDI, EX-SDI(BNC-J) HDTVI, AHD, HDCVI, CVBS(BNC-J) |
| 映像出力解像度 | EX-SDI出力：2560×1440(1440P), 1920×1080(1080P), 1280×720(720P) HD-SDI出力：1920×1080(1080P), 1280×720(720P) HDTVI, AHD, HDCVI出力：1920×1080(1080P), 1280×720(720P) CVBS出力：960H |
| 映像出力端子 | BNC-J(メス)×2 |
| レンズ | f3.6mm/F-【5メガ対応】 |
| 画角 | 水平：約85°(400万画素解像度設定時) |
| 最低照度 | 0Lux(赤外線照射時) |
| マイク | - |
| 赤外線LED | 5mm赤外線LED×36個(850nM) |
| 赤外線照射距離 | 最大約25m |
| 対応周波数 | 850nM |
| ICR機能 | あり |
| OSDメニュー | 日本語 |
| ホワイトバランス | オート, マニュアル |
| 電子感度アップ(DSS) | オフ, 低, 中, 高 |
| オートゲインコントロール(AGC) | あり(10段階) |
| ノイズ除去機能(DNR) | オフ, 低, 中, 高 |
| 高画質感度アップ(ACE) | オフ, 低, 中, 高 |
| 逆光補正 | オフ, HLC, BLC, D-WDR |
| 霧補正(DEFOG) | あり |
| デイ・ナイト | カラー, モノクロ, オート, 外部 |
| モーション機能 | OFF, ON(4ゾーン) |
| プライバシーマスク機能 | OFF, ON(14エリア) |
| ミラー機能 | 上下左右反転可能 |
| デジタルズーム機能 | - |
| S/N比 | -dB |
| フリッカーレス | - |
| 電源 | DC12V/約-mA |
| 周辺動作温度 | 0℃～+50℃ |
| 本体色 | ガンメタル |
| 材質 | アルミダイキャスト(サンシェード部：プラスチック) |
| 寸法 | 66W×65H×113Dmm(※ブラケット部含まず) |
| 重量 | 約350g |
| 保証期間 | 2年間(※本体のみ 赤外線LED除く) |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- アダプター形状・電流値は入荷ロットにより予告なく変更になる場合がございます。
- 端子部、OSDリモコン部は必ず、防水処理を行ってください。
- HD-SDI(EX-SDI)信号は、相性問題により正常に映らない場合やノイズ等がのる場合がございます。相性問題は保証の対象外となります。当店での、システム一式の同時購入を推奨します。
- EX-SDI映像出力は、対応機器にのみ入力できます。
- ご使用になるケーブルや環境によって、延長可能距離は異なります。HD-SDI(EX-SDI)信号伝送時は、5CFB相当以上のケーブルをご利用下さい。
-
