WTW-EHW209Yの詳細

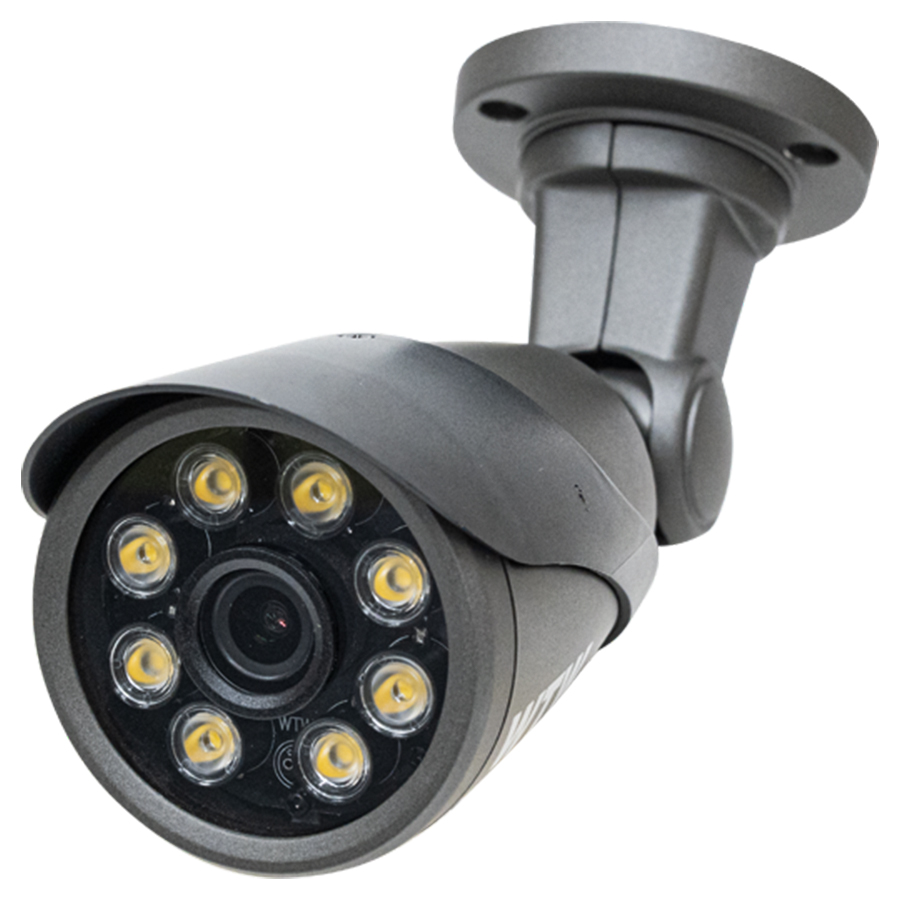

WTW-EHW209Yの概要 WTW-EHW209Yは、国内の大手防犯カメラメーカー塚本無線社韓国工場製の、防犯灯LED搭載400万画素(2560×1440)マルチフォーマット対応バレット型防犯カメラです。EX-SDI・HD-SDI・AHD・HD-TVI・HD-CVI・アナログに切替え可能なマルチモデル。広角監視に最適な3.6mmの単焦点ボードレンズを搭載し、ホワイトLEDを夜間点灯させてカラーでの撮影監視が可能。※本製品は、専用モニター・専用DVRで御使用ください。
-
400万画素2560×1440映像出力解像度
-
15m防犯灯照射距離
-
0.1LuxホワイトLED作動時最低被写体照度
-
66×65×113mm(W×H×D)寸法
EX-SDI 400万画素CMOSセンサー搭載 従来の220万画素のフルハイビジョン撮影可能なカメラや52万画素のアナログ方式の防犯カメラとは違い、 より解像度が多く鮮明な映像を撮影することができます。デジタルズーム機能を使っても映像の荒れが少なく証拠能力を高めることが可能です。
6種類の映像信号に対応 防犯カメラには様々な映像信号規格があり、それぞれの規格に合わせたカメラを選び構築する必要がございました。業界でよく使われる主な映像信号規格をひとつのカメラで複数の映像規格に出力することができる のがマルチモデルです。
出力可能な映像信号
・400万画素出力時の場合：EX-SDI
・220万画素出力時の場合：EX-SDI, HD-SDI, AHD, HD-TVI, HD-CVI
・52万画素出力時の場合：CVBSアナログ
※400万画素出力はEX-SDIのみの対応です。
夜間常時点灯型 防犯灯カメラ 防犯灯カメラは通常の赤外線カメラと違い、ホワイトLEDを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。また赤外線を使用しないホワイトLEDなので、辺りを照らして夜間撮影をカラーで行えます。
最大伝送距離 同軸ケーブル5C-HFBTを使用することで、HD-SDIで最大150m、EX-SDIで最大350mまで伝送可能です。
D-WDR機能 WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
マスキング機能 設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
感度アップ機能 照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。※この機能が強くなればなるほど、残像が発生しやすくなります。※完全な暗闇では機能しません。
日本語に対応した設定画面 OSD機能は、カメラの様々な設定を画面上で行う機能です。露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。※機種によって表示内容や、カメラ機能が異なります
その他主な特徴
● EX-SDI 高画質400万画素出力モデル
● 高品質なSONY社製 総画素数682万画素のCMOSセンサーを採用し、ノイズ発生を抑えます
● EX-SDI・HD-SDI・AHD・HD-TVI・HD-CVI・アナログに切替え可能なマルチモデル
● 高解像度にも対応した3.6mmの広角ボードレンズを搭載
● 夜間はカメラ前面部の防犯灯が点灯し、昼夜カラー撮影が可能

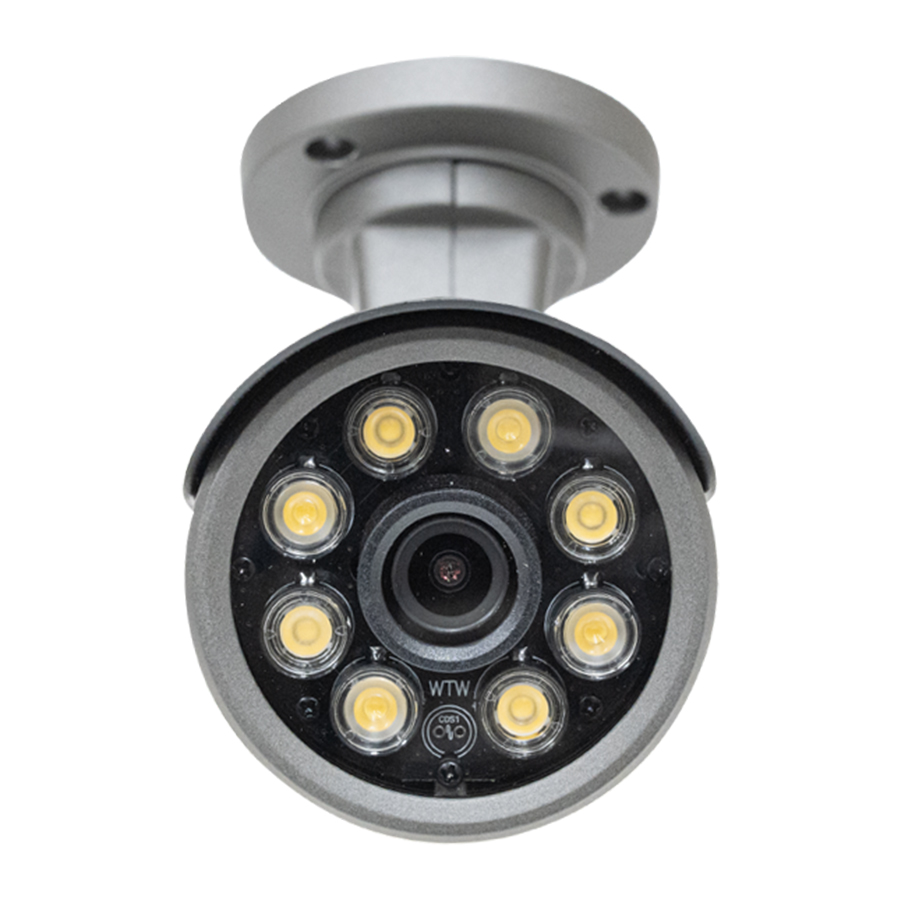

● 防犯灯はホワイトLEDが8灯搭載し、周囲を明るく照らして監視が可能
● 最大伝送距離 HD-SDI：最大150m/EX-SDI:最大350m(※5C-HFBTケーブル使用時)
● 監視距離約7m
● UTC対応(アナログ)

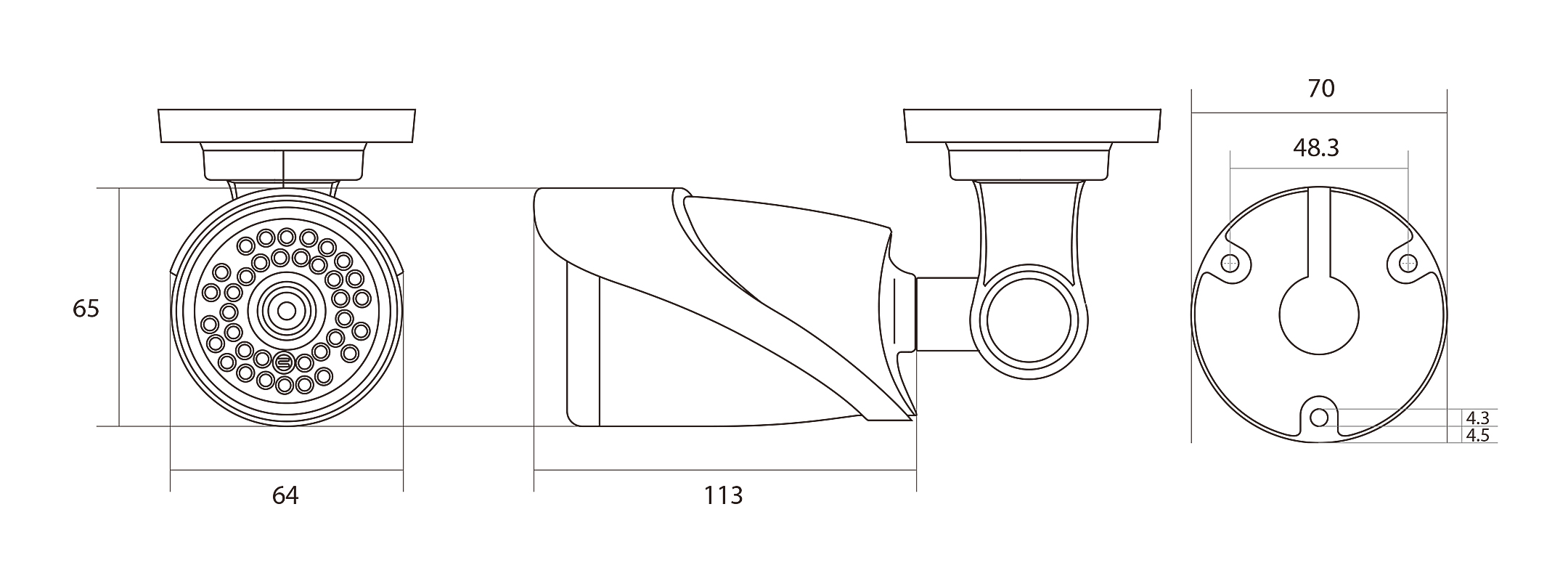

寸法図
製品および主な付属品
- 製品本体
- 電源アダプター
- カメラ取付固定ネジ
- 角度調節用六角レンチ
WTW-EHW209Yの仕様
| カメラハードウェア性能 | |
|---|---|
| 撮影素子 | 1/2.9 インチ Sony Starvis 6.82MP CMOSセンサー搭載 |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 映像出力形式 | HD-SDI, EX-SDI(BNC) AHD, CVI, TVI, CVBS出力：1.0Vp-p 75Ω(BNC) |
| 映像出力解像度 | ■EX-SDI出力：2560×1440(30fps), 1920×1080(30fps), 1280×720(30fps) ■HD-SDI：1920×1080(30fps), 1280×720(30fps) ■AHD, CVI, TVI出力：2560×1440(30fps), 2560×1440(15fps), 1920×1080(30fps), 1280×720(30fps), ■CVBS：アナログ出力 |
| 走査方式 | プログレッシブスキャン方式 |
| 同期方式 | 内部同期 |
| レンズ | ボードレンズ(固定焦点レンズ) |
| 焦点距離 | 3.6mm |
| 水平視野角度 | 約85度(解像度2560×1440設定時) |
| 赤外線LED | 無 |
| 対応周波数 | 850, 940nm |
| ICR | 有 |
| ホワイトLED | 大型ホワイトLED：8個 |
| ホワイトLED | 最大約15m |
| ホワイトLED監視距離 | 約7m |
| 最低被写体照度 | 0.1Lux(ホワイトLED作動時) |
| 内蔵マイク | 無 |
| 映像出力端子 | EX-SDI, HD-SDI：BNCJ CVBS, AHD, CVI, TVI：BNCJ |
| 電源入力端子 | Φ2.1DCジャック |
| 音声出力端子 | 無 |
| 制御出力 | 無 |
| OSDリモコン | ケーブル一体型 十字・センター操作ボタン |
| カメラソフトウェア性能 | |
|---|---|
| 設定画面(OSDメニュー) | 日本語 |
| シャッター速度 | オート, 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/15000, 1/30000 |
| フリッカレス機能 | 無 |
| オートゲインコントロール(AGC) | 有(0～10段階) |
| デジタルスローシャッター(DSS) | オフ, (×2，×4，×8，×16，×32) |
| 高画質感度アップ(ACE) | オフ, 低, 中, 高 |
| レンズ | DCオートアイリスバリフォーカルレンズ |
| DAY&NIGHT | 外部, オート, カラー, モノクロ(※基本設定は外部となります) |
| ホワイトバランス(AWB) | オート, オート2, プッシュ, マニュアル |
| ノイズ補正(DNR) | オフ, 低, 中, 高 |
| 霧補正 | オフ, オン |
| 逆光補正 | オフ, ハイライト補正, バックライト補正, WDR |
| デジタルズーム機能 | 1.0～16.0倍(0.1倍刻み) |
| 映像反転機能 | ミラー：左右反転可能, フリップ：上下反転可能 |
| モーション機能 | オフ, オン(4ゾーン) |
| プライバシーマスク | オフ, オン(14エリア) |
| カメラ本体 | |
|---|---|
| 本体材質 | アルミダイキャスト(一部サンシェード部プラスチック) |
| 本体配色 | ガンメタル |
| 動作環境温度 | -10～+50℃ |
| 電源 | DC12V |
| 本体外形寸法 | 66×65×113 mm(W×H×D) |
| 本体重量 | 約380g |
| 保証期間 | 2年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 専用モニター・専用DVRで御使用ください。
-
