KS-2560IRの詳細

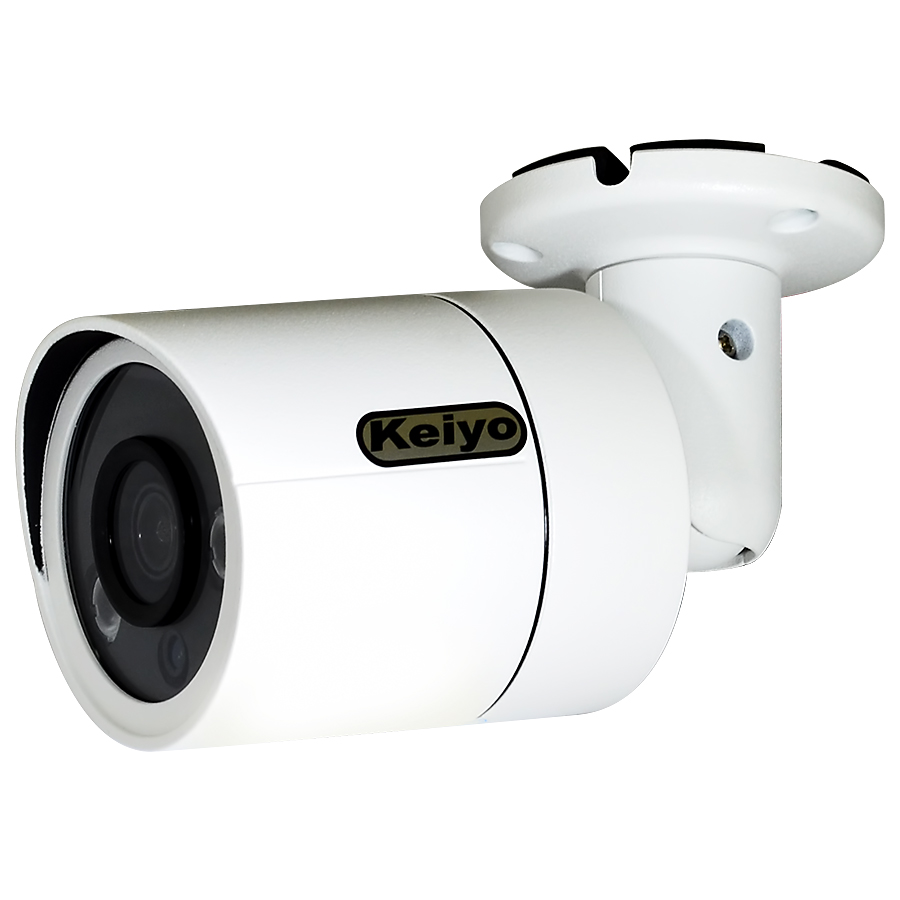

KS-2560IRの概要 KS-2560IRは、有効画素数491万画素の赤外線照射機能付き4in1バレット型防犯カメラです。映像方式は、HD-TVI・HD-CVI・AHD・CVBS(アナログ)の4種類に対応しています。UTC機能(同軸制御機能)を使用する事で解像度の変更が可能となっており、最大500万画素の映像出力が可能となっています。アナログハイビジョンと呼ばれる、HD-TVI・HD-CVI・AHD等の映像信号はその相性によって接続機器と繋がらない場合もございます。そのため、使用の際には、弊社にて相性確認が取れている、[KDR-2004WG]や[KAR-1004HD]等の録画機との組み合わせをおすすめします。暗所に対応できる赤外線照射機能を搭載。大型LEDを2灯搭載しており、約15～20mの照射距離となります。実際の使用距離は、周囲の環境等にも左右されるため、スペックの約半分を想定していると、より安心です。屋外の雨が当たる場所でも使用可能な防雨型となっているので、様々な場所で活躍が期待できます。また、屋外用でありながらコンパクトなサイズ感となっていますため、屋外でありながらも大柄なカメラはあまり設置したくないような方にもオススメです。
-
500万画素フルHD映像解像度
-
0Lux最低被写体照度
- カメラレンズ
- 赤外線LED
- CDSセンサー
- 赤外線LED
本体正面 レンズは、f3.6mmの固定焦点レンズを採用。赤外線LEDは大型のものを2灯搭載しており、照射距離は約15～20mほどとなっています。同じく正面にはCDSセンサーを搭載しています。これにより暗がりを感知すると自動で映像をモノクロに切り替えて赤外線を照射します。
- カメラ本体
- カメラブラケット
本体側面 カメラブラケットの固定部を緩める事で、角度や向きを調整して、天井や壁面など様々な場所へ設置が可能です。
本体背面 ケーブルはブラケット内部を通って背面に出てきます(ケーブルスルータイプ)。通線用の溝があるため、天井でも壁面でもケーブルを逃がす事が可能です(ケーブルノックアウト)。(※壁面等へ設置を行う際、ケーブルを逃がすケーブルノックアウトは、下側にくるように設置を行ってください。上側や横側にノックアウトがくる場合、ケーブルを伝わってきた雨などがカメラ本体内部へ浸水しやすくなります)
- DIPスイッチ
- 映像出力
- 電源入力
ケーブル接続 接続端子には、電源端子の他、映像出力端子とDIPスイッチがあります。映像端子は、4種全ての映像信号で共通です。必ず対応する機器に接続してください。映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子・RCA端子のどちらでも接続可能です。
DIPスイッチ部 DIPスイッチでは映像信号の切り替えを行います。スイッチの組み合わせによって、HD-TVI・HD-CVI・AHD・CVBSに切り替える事が可能です。(※DIPスイッチ部は非防水です)
UTC機能(同軸制御機能)搭載 対応するレコーダー側から内部の設定を変更する事が可能です。レコーダー側より内部設定の変更ができる事で大幅に手間を減らす事が出来ます。(※本機種のUTC機能はHD-TVI方式のみ対応しています。その他の映像システムには対応しておりません)(※UTC機能対応のレコーダーが必須となります。レコーダーによっては、UTC機能対応でも使用できない場合がございます)
寸法図
製品および主な付属品
- KS-2560IRカメラ本体
- ネジ類
- ネジ一式
- DC2.1ネジ式コネクタ
- BNCP-RCAJコネクタ(写真非掲載)
- ACアダプター(SD-12S)
- 英文取扱説明書
- 取扱説明書兼保証書(写真非掲載)
KS-2560IRの仕様
| 型番 | KS-2560IR |
|---|---|
| イメージセンサー | 1/2.8インチ Sony STARVIS CMOS(IMX-335) |
| 総画素数 | 573万画素 2952(H)×1944(V)【NTSC】 |
| 有効画素数 | 491万画素 2560(H)×1920(V)【NTSC】 |
| 最低被写体照度 | 0Lux(赤外線照射時) |
| S/N比 | 35dB以上(AGC OFF) |
| シャッタースピード | オート(1/30～30,000秒) |
| レンズ | f3.6mm/F2.0 |
| 映像出力 | HD-TVI：5MP 20fps, 4MP 30・25fps, 1080p 30・25fps AHD：5MP 20fps, 4MP 30・25fps, 1080p 30・25fps HD-CVI：4MP 30・25fps, 1080p 30・25fps CVBS出力(※各映像出力はDIPスイッチ設定にて変更) |
| OSD | UTC機能を使用(※HD-CVIは非対応) |
| EXPOSE(露出) | GLOBE/BLC：1～9, FLC：1～9, BRIGHTNESS：1～20 |
| ATW(ホワイトバランス) | ATW, MWB R GAIN：1～127, B GAIN：1～127 |
| D-WDR | OFF, ON |
| シャープネス | 1～16 |
| ブライトネス | 1～16 |
| コントラスト | 1～16 |
| カラーゲイン | 1～16 |
| デイナイト | EXT, COLOR, B/W, AUTO(通常はEXTを使用) |
| 赤外線LED | 2灯大型赤外線LED |
| 最大照射距離 | 約15～20m |
| 言語 | 英語 |
| 動作環境 | 動作温度：-10℃～+60℃, 保管温度：-20℃～+60℃, 湿度：0～80％ |
| 電源 | DC12V±10％/400mA(最大) |
| 寸法 | 約58Φ×144L mm(※ブラケット含む) |
| 重量 | 約240g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 初期出荷は[映像信号HD-TVI 解像度2MP]となっております。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- 本製品の初期設定の解像度は、2M(200万画素)となっています。必要に応じて変更ください。
- 解像度の変更はUTC対応機器からUTC機能(同軸制御機能)にて変更を行う必要がございます。
- 接続するレコーダーやモニター等は必ず使用する信号の種類および解像度に対応した製品をご用意ください。対応している機器でも相性により映像が正常に映らない場合もございます。弊社では動作確認済みの機器との使用を推奨しております。
-
