KS-3840Dの詳細

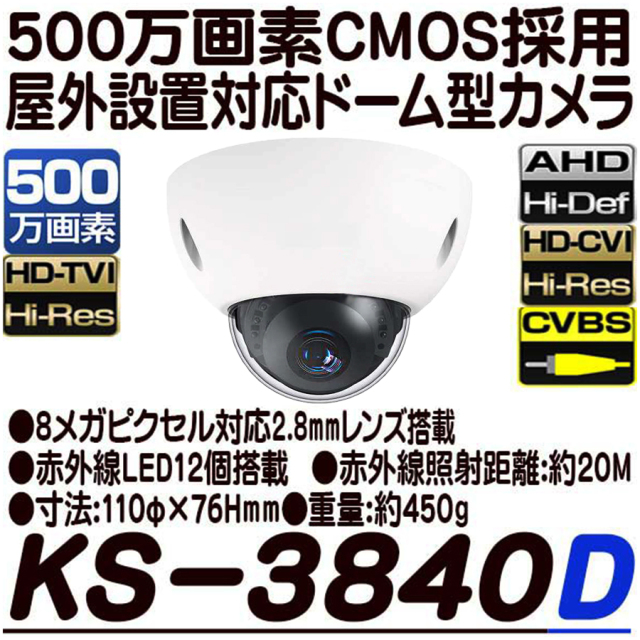

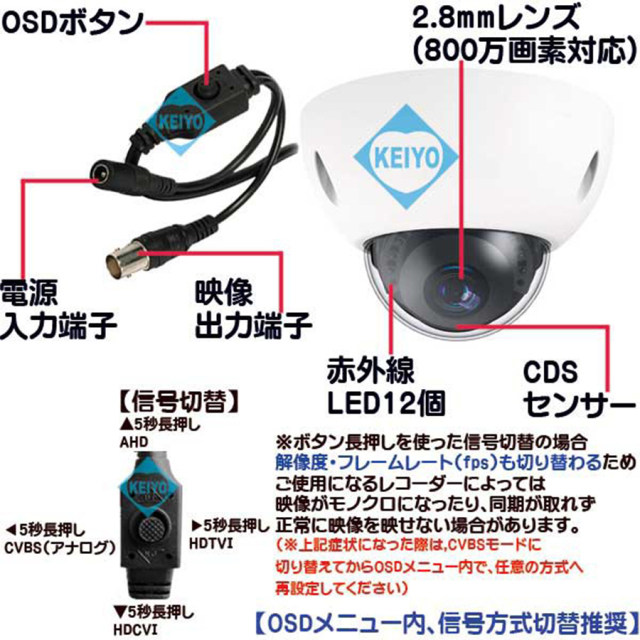

KS-3840Dの概要 KS-3840Dは、赤外線LED12個を搭載したIP67準拠屋外設置対応DC12V電源仕様500万画素ドーム型防犯カメラです。映像方式は、HDCVI・AHD・HDTVI・CVBS方式に対応するマルチフォーマット仕様です。(※初期出荷設定は、HDTVI方式・2.0MP)映像出力インターフェースは、フルハイビジョン対応BNC-J端子を搭載しています。【※信号切替は、本体搭載のOSDジョイスティックを使用して簡単に変更可能。または、UTC対応レコーダーを使用してカメラメニュー画面内で行います】
-
500万画素2560×1920解像度
-
0.01Lux(赤外線照射時)最低被写体照度
-
20m(最大)赤外線照射距離
-
IP67相当-防水性
高解像度AHD3.0フルハイビジョン画質 800万画素1/2.8インチSONY製CMOSの採用により2560×1920サイズの高画質撮影を可能にしました。(※類似商品にバレット型タイプ[KS-2560IR]もございます)
屋外設置に対応した防雨型構造 IP67準拠の屋外対応ドーム型モデルです。コンパクトサイズのボディは屋内外問わず、ご利用いただけます。※端子部は必ず、防水処理を行ってください。
デイナイト機能付、高感度仕様 搭載カメラは1/2.9インチSONY STARVIS CMOSを採用した高感度・高解像度仕様です。明るい2.8mmの固定焦点は、カラー撮影・モノクロ撮影時を問わずに被写体を高解像度に描写します。最低被写体照度は、0.01Lux/F1.2になります。
広角撮影可能な2.8mm固定焦点レンズ採用 搭載するレンズは2.8mm固定レンズを採用。100度の水平画角の撮影を可能にしました。(※500万画素録画対応2chSDレコーダ[WTW-ADSM62G]、500万画素録画対応4chレコーダー[ASR-2004XV]等がご利用いただけます)

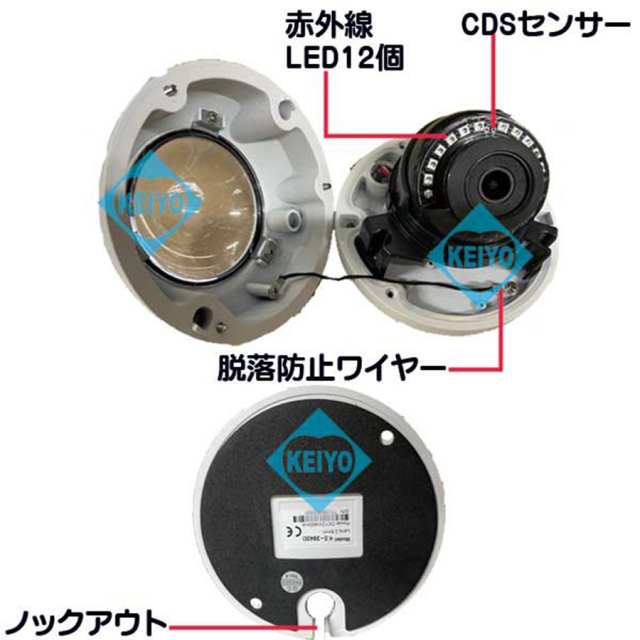

赤外線LED12個搭載 最大照射距離20Mに対応した赤外線LED12個を搭載しています。明るい時はカラー映像、暗くなったら赤外線を照射して高感度モノクロ映像で撮影します。SMART IR機能も搭載しておりますので、設置環境に合わせた赤外線照射を行いますので、被写体が近くにいて白く飛んでしまうようなシチュエーションでも、カメラ側で自動で制御して最適な光量で、赤外線を照射します。
天井・壁面取付対応する三軸構造 KS-3840Dは、天井・壁面どちらに設置しても最適なアングルで撮影できるように、三軸機構を採用しております。カメラ設置後でも、細かく任意の角度調整を行えます。
UTC機能対応 UTC対応レコーダーに接続する事で、レコーダー側からカメラメニューの設定変更等が行えます。(※UTC対応レコーダーでもご利用いただけない場合があります)
様々な環境に対応できる4つの信号方式切替 アナログハイビジョン規格のHDTVI/HDCVI/AHD・CVBS出力の切替に対応します。複数の方式に対応する事で、使用する機器に制限されずに機器の導入を行う事が可能です。(※アナログハイビジョン各種映像出力は、対応機器にのみ入力できます)
長距離伝送に対応したアナログハイビジョン方式 KS-3840Dの映像出力は、500万画素ハイビジョンAHD方式に対応しています。(※各種アナログハイビジョン映像出力は、対応機器にのみ入力できます)500万画素対応録画機と組み合わせることで、2560×1920サイズの録画をすることが可能になります。信号切替は、OSDメニュー内から行えます。【解像度切替は、OSDメニュー内からのみ行なえます】※ご使用になるケーブルや環境によって、延長可能距離は異なります。カメラ映像信号・電源信号の伝送には[DCV-10TVI(映像/電源10m延長ケーブル)]等をご利用下さい。ケーブル長も、10/20/30/50mのラインナップがございます。
寸法図
製品および主な付属品
- KS-3840D本体
- BNCP-RCAJコネクタ
- ACアダプタ(DC12V/1.0A)
- DC2.1mmケーブル
- 六角レンチ
- 取付用ネジ類
- 取付用ガイドシート
- 取扱説明書兼保証書(写真非掲載)
KS-3840Dの仕様
| 型番 | KS-3840D |
|---|---|
| イメージセンサー | 1/2.8インチ SONY製CMOS(IMX415+EN781) |
| スキャニングシステム | プログレッシブスキャン |
| 出力解像度 | 2560(H)×1920(V)【5.0MP】, 2560(H)×1440(V)【4.0MP】, 1920(H)×1080(V)【2.0MP】, 960(H)×480(V)【520K】 【解像度切替はOSDメニュー内からのみ変更可】 |
| 映像出力 | 【HDTVI】5.0MP 20fps・4.0MP 30/25fps・2.0MP 30/25fps 【AHD】5.0MP 20fps・4.0MP 30/25fps・2.0MP 30/25fps 【HDCVI】4.0MP 30/25fps・2.0MP 30/25fps |
| レンズ | 8メガピクセル 2.8mm/F2.0 |
| 映像信号方式 | NTSC方式 1.0Vp-p 75オーム BNC-J×1(AHD3.0) |
| S/N比 | 50dB以上(AGCオフ) |
| 最低照度 | 0Lux(赤外線照射時) |
| 赤外線照射距離 | 最大約20m(LED×12個搭載) |
| デイナイト | Auto, EXIT, Color, B/W |
| 電子シャッター | オート, マニュアル(1/30～1/50,000) |
| ホワイトバランス | ATW, MANUAL |
| OSD | あり(UTC対応機器からの操作) |
| ノイズリダクション | 0-15 |
| 逆光補正 | WDR, HSBLC, BLC, OFF |
| D-WDR | OFF, ON(1～8) |
| 最大伝送距離 | 3C2V：300m, 5CFB：500m |
| 電源/消費電力 | DC12V±10％ 450mA(最大) |
| 動作可能温度/湿度 | -10℃～+60℃, 95%RH |
| 映像方式 | HDTVI, AHD, HDCVI, CVBS切替対応【出荷時設定：HDTVI・2.0MP】 |
| 防水性 | IP67相当(設置後に適切な処理を行った場合のみ) |
| 寸法 | 約110φ×76Hmm |
| 本体重量 | 約450g |
| 保証 | 12ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラ部の映像出力は、HDTVI・AHD・HDCVI方式・CVBS(アナログ)出力切替に対応します。
- アナログハイビジョン出力は、業務用モニターや、コンバーター録画機と組み合わせてご使用下さい。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。
- 相性問題は保証の対象外となります。当店での、システム一式の同時購入を推奨します。
-
