TSD-832Sの詳細

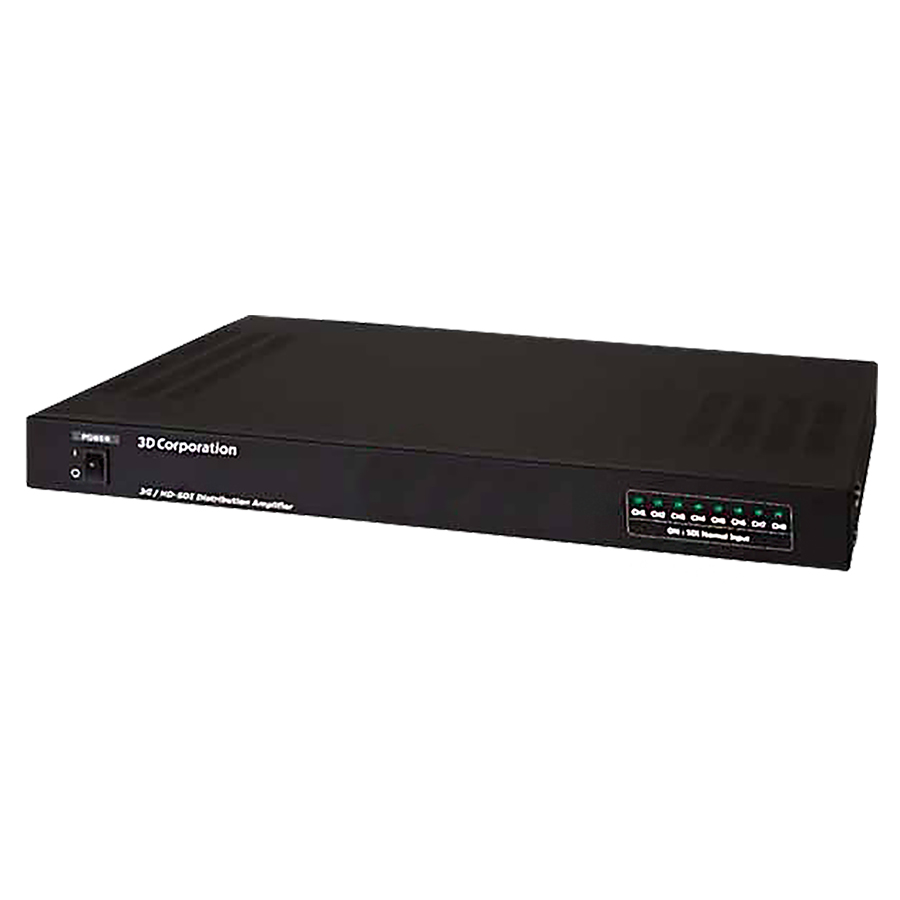

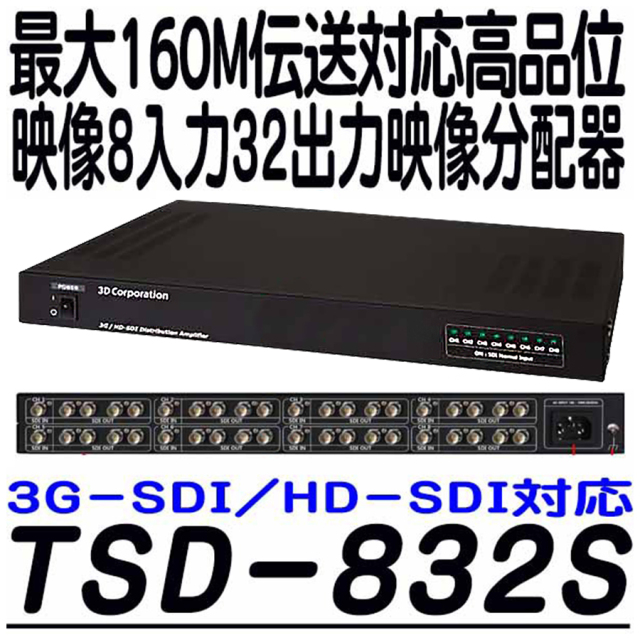

TSD-832Sの概要 TSD-832Sは、3G-SDI・HD-SDI信号に対応した映像8入力32出力仕様の高品位映像分配器です。放送機器業界でも利用されている映像方式の、3G-SDI/HD-SDIに対応しています。(※姉妹品に、1入力4出力対応モデル[TSD-A14]もございます)。防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。電源は、AC100V駆動を採用しました。合計伝送可能距離は、リクロック/イコライズ機能を搭載しており、最大200M(※720p解像度伝送・5CFBケーブル使用時)を信号の補正をしながら延長して伝送する事が可能です。伝送可能距離は、最大200mまで(SD-SDI)・最大160mまで(HD-SDI)になります。(※ご使用になるケーブルの品質やBNCコネクタにより、伝送距離が異なります)。430W×44H×350Dmmのスチール製ボディは、1Uラックマウントに対応しておりますので業務用途でのラックマウントへ簡単にインストールできます。
-
430×44×350mm(W×H×D)外形寸法(突起部含む)
-
4.5kg重量
寸法図
製品および主な付属品
- TSD-832S本体
- ACケーブル
- ラックマウント金具
- 取扱説明書
TSD-832Sの仕様
| 型番 | TSD-832S |
|---|---|
| 映像入力端子 | 8入力：BNC-J(メス)×8 |
| 映像出力端子 | 32出力：BNC-J(メス)×32 |
| 映像帯域幅 | 270Mbps〜3Gbps |
| 対応ビデオフォーマット | 3G-SDI(SMPTE-424M)：1080p 50/60Hz HD-SDI(SMPTE-292M)：1080i 50/60Hz 1080p 25/30Hz SD-SDI(SMPTE-259M)：720p 25/30/50/60Hz |
| 対応解像度 | 720p, 1080i, /1080p |

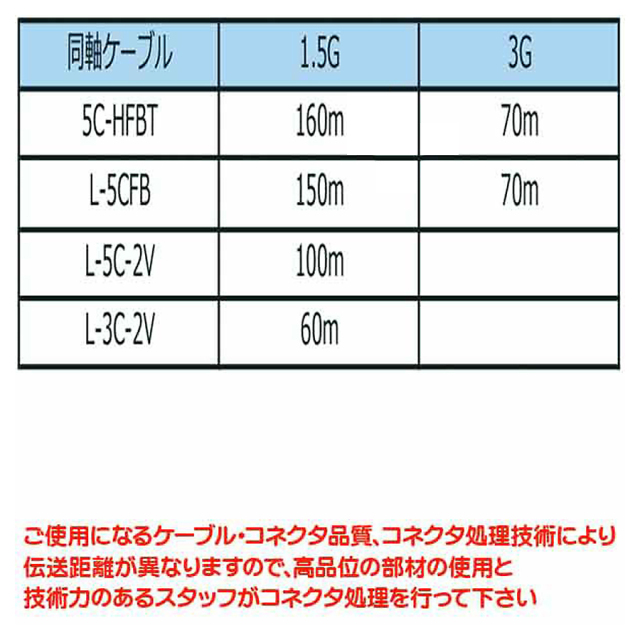

| 伝送可能距離 | 720p：200ｍまで(5CFBケーブル使用時) 1080p：160ｍまで(5CFBケーブル使用時) ※伝送距離はケーブル・コネクタ品質・コネクタ処理技術により、数値が異なります |
| 出力ジッタ | 3G：(2.97Gbps)Typical0.07 UI p-p HD：(1.485Gbps)Typical0.04 UI p-p SD：(270Mbps)Typical0.02 UI p-p |
| LED | HD-SDI信号入力時：緑点灯(※正常に伝送できない信号は未点灯) |
| 電源, | AC100〜240V 50/60Hz |
| 消費電力 | 28W以下 |
| 動作環境温度 | -10℃～+50℃ |
| 動作環境湿度 | RH：80%未満(結露なきこと) |
| 保管環境温度 | -20℃～+60℃ |
| 外形寸法 | 430×44×350 mm(W×H×D) |
| 重量 | 4.5kg |
| 材質 | スチール ブラック |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。
- HD信号伝送には伝送帯域1.5G以上のケーブル、フルHD信号伝送には3G以上を使用してください。
- 高品質75Ω同軸ケーブルとBNCコネクタを使用して下さい。ご使用になるケーブル品質により、伝送距離が異なりますので高品位の物をお使い下さい。
-
