TSD-A14の詳細

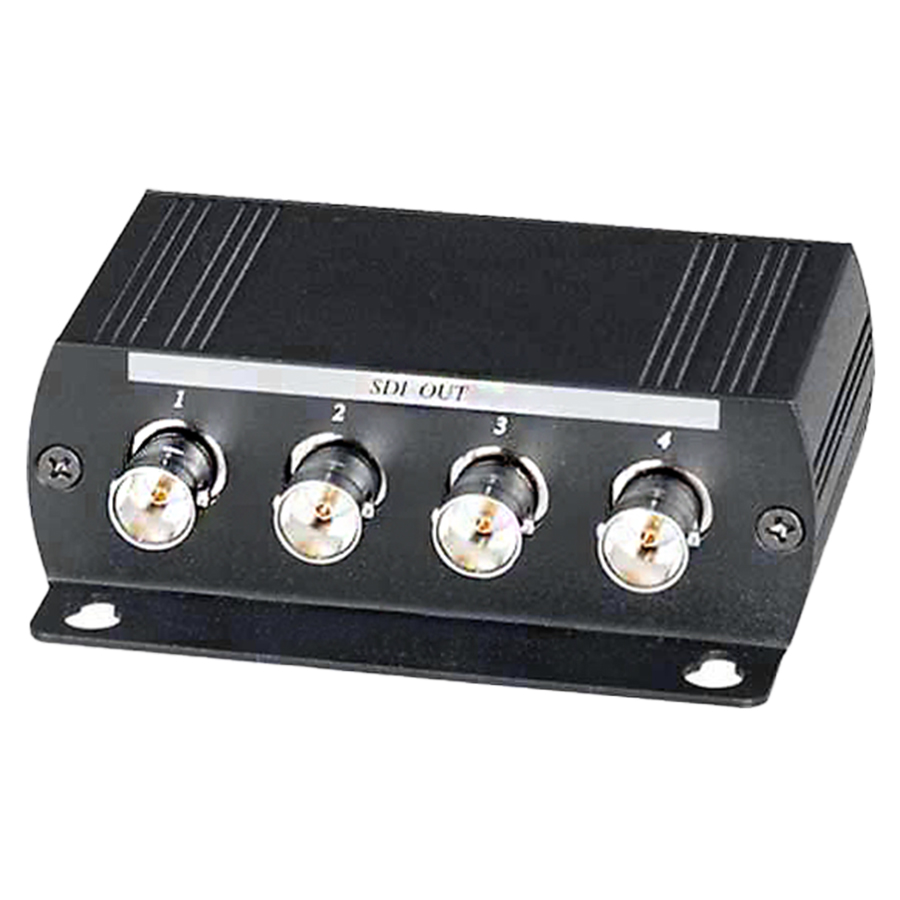

TSD-A14の概要 TSD-A14は、3G-SDI・HD-SDI信号に対応した映像1入力4出力仕様の高品位映像分配器です。放送機器業界でも利用されている映像方式の、3G-SDI/HD-SDIに対応しています。(※姉妹品に、8入力32出力対応モデル[TSD-832S]もございます)。防犯カメラ用だけでなく、設置現場等の業務用途としてもお使いいただけます。電源は、DC5Vの省電力設計(アダプター付属)です。合計伝送可能距離は、リクロック/イコライズ機能を搭載しており、最大400M(※入力：200m・出力：200m)を信号の補正をしながら延長して伝送する事が可能です。伝送可能距離は、最大400mまで(SD-SDI)・最大200m(HD-SDI)・最大100m(3G-SDI)になります。※ご使用になるケーブルの品質やBNCコネクタにより、伝送距離が異なります。
-
88×30×75mm(W×H×D)外形寸法(突起部含む)
-
220g重量
寸法図
製品および主な付属品
- TSD-A14本体
- DC5Vアダプター
- 取扱説明書
TSD-A14の仕様
| 型番 | TSD-A14 |
|---|---|

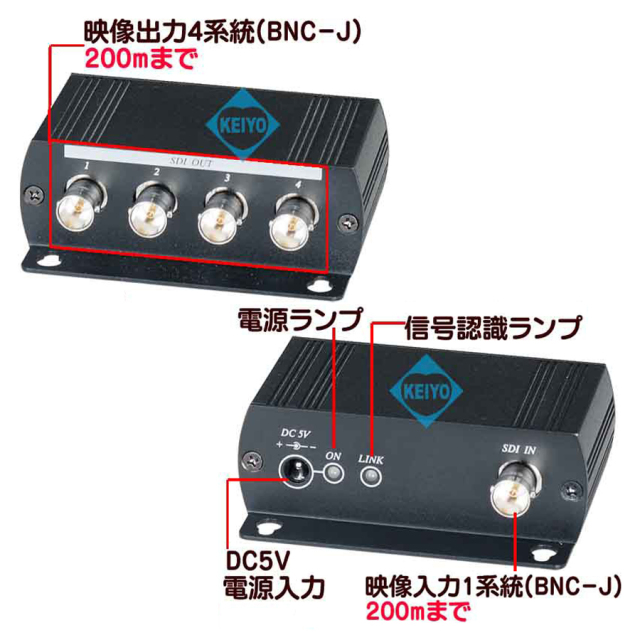

| 映像入力端子 | 1入力：BNC-J(メス)×1 |
| 映像出力端子 | 4出力：BNC-J(メス)×4 |
| 映像帯域幅 | 270Mbps〜3Gbps |
| 対応ビデオフォーマット | 3G-SDI(SMPTE-424M)・HD-SDI(SMPTE-292M)・SD-SDI(SMPTE-259M) |
| 対応解像度 | 480i, 576i, 720p, 1080i, /1080p |
| 電源端子 | 電源：2.1Φ DCJ |

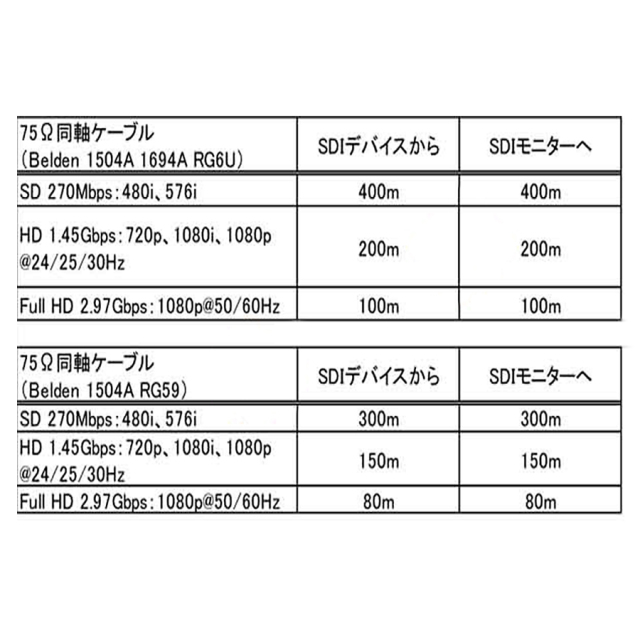

| 伝送可能距離 | 【SD】270Mbps 480i/576i 400mまで 【Full HD】1.45Gbps 720p/1080i/1080p@24/25/30Hz 200mまで 【3G】2.97Gbps 1080p@50/60Hz 100mまで |
| 出力ジッタ | 【SD】(270Mbps）Typical0.02 UI p-p 【HD】(1.485Gbps)Typical0.04 UI p-p 【3G】(2.97Gbps)Typical0.07 UI p-p |
| 電源, 消費電力 | DC5V/500mA |
| 動作環境温度 | 0℃～+55℃(※50℃を超える環境での使用はご遠慮ください) |
| 動作環境湿度 | RH：95%未満(結露なきこと) |
| 保管環境温度 | -20℃～+85℃ |
| 保管環境湿度 | 95%未満 |
| 外形寸法 | 88×30×75 mm(W×H×D) |
| 重量 | 220g |
| 材質 | メタル ブラック |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザイン、ロゴ等は予告なく変更される場合がございます。予めご了承下さい。

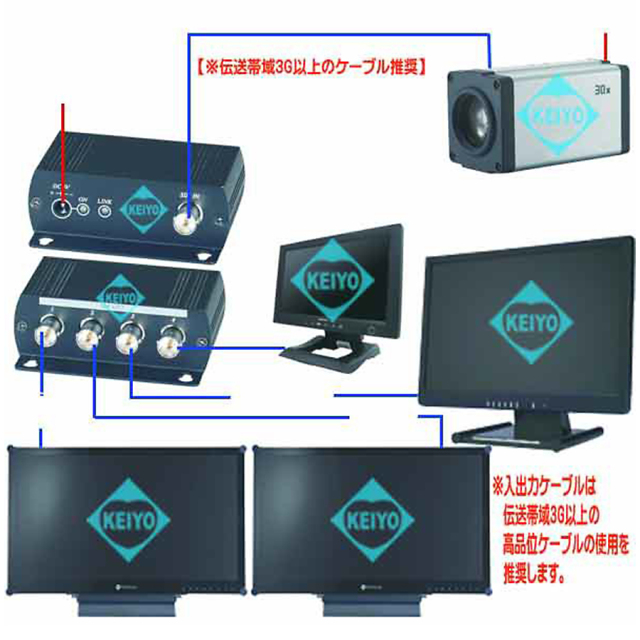

- HD信号伝送には伝送帯域1.5G以上のケーブル、フルHD信号伝送には3G以上を使用してください。
- 高品質75Ω同軸ケーブルとBNCコネクタを使用して下さい。ご使用になるケーブル品質により、伝送距離が異なりますので高品位の物をお使い下さい。
-
