WCH-150Xの詳細
WCH-150Xの概要 WCH-150Xは、情報機器を多く手掛けるサンメカトロニクス社製の無線式カメラ発見器です。対応する周波数は0.9GHz~6GHzと、広い周波数帯をカバーしています。これまでのWCHシリーズ同様にシンプルな操作性となっているため、難しい操作は必要なく、どなたでも簡単に使用することが可能となっています。電源には単4形のニッケル水素充電池を採用。これにより、充電池が機能しなくなっても市販の製品で代用ができます。本機種の発見するターゲットは、アナログ電波式の無線カメラとなります。アナログ電波式の無線カメラは本機種を使用して発見をすることが可能となりますが、他の電波や有線式カメラは発見することができません。その様な場合には、光学式カメラ発見器[SCH-80]がお使いいただけます。アナログ電波式無線カメラは本機種を使用し、その他のカメラは[SCH-80]を使用する等、2つの方法でご利用いただく事で、より効率的に発見作業を行う事が可能です。
-
0.9~3.0, 5.0~6.0GHz受信周波数
-
5時間電池寿命
-
119x71x33mm外寸(本体)
-
240g重量(アンテナ, 充電池装着時)

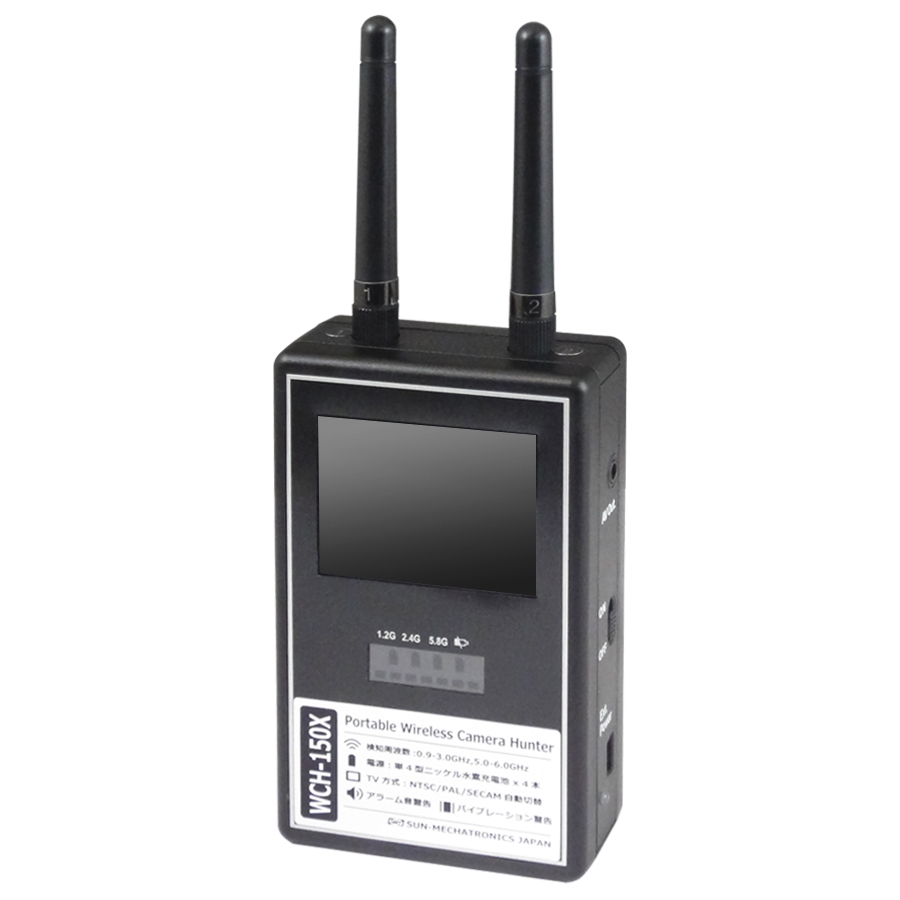

本体正面 本体の正面です。アンテナ1、アンテナ2、2.5インチLCDモニター、スキャン帯域表示ランプ、スキャンロックステータスメーターがあります。スキャンを開始すると、スキャン帯域表示LEDとスキャンロックステータスメーターが作動します。盗撮電波が無い場合は、モニターには何も映りません。盗撮電波が無い場合は、約20秒で1周の間隔で検知帯域をスキャンします。
本体右側面 本体の右側面です。電源スイッチ、充電用USB端子、充電ステータス表示LED、AV出力があります。付属の充電用ケーブルを接続し通電すると、充電ステータスが点灯します。充電容量が少ないと赤色点灯。充電容量が50%程度になると緑色点灯となります。付属のAVケーブルを使用する事で、受信した画面を外部モニターへ出力することができます。
本体左側面 本体の左側面です。プラスボタン、マイナスボタン、アラーム音用スピーカーがあります。それぞれのボタンは、スキャンをロックしたり、周波数のチューニング、警告モードの切替等で使用します。
本体背面 本体の背面です。単4形のニッケル水素充電池を4本使用します。長期間使用しない場合などは、液漏れの恐れもありますので、外してください。市販のニッケル水素充電池がご利用いただけますので、万が一、電池が破損した場合でも代用が可能です。また、付属の電源ケーブルを使用して、コンセントから電源を供給しながら使用する事もできます。
WCH-150X スキャンイメージ
スキャンイメージ
スキャン中のイメージです。盗撮電波が無い場合は、約20秒で1周の間隔にて検知帯域をスキャンします。
スキャン画面
無線式カメラの受信状態です。受信画面をスマートフォンにて撮影しています。対応する電波を受信した場合は、自動で画像が映し出されます。電波を受信して画像が映し出された場合でも、約1秒程度の間隔で周波数が動きます。スキャンを止める場合は、本体横のプラスボタンを使用してスキャンをロックしてください。スキャンロック後は、プラスボタンとマイナスボタンで周波数をチューニングできます(数値を1MHz単位で微調整)。受信周波数は画面左下に表示されます。
寸法図
製品および主な付属品
- WCH-150X本体
- アンテナ×2
- 単4形ニッケル水素充電池×4
- USBケーブル(充電用)
- USB-ACアダプター
- AVケーブル
- 取扱説明書兼保証書(写真非掲載)
WCH-150Xの仕様
モデル名 | WCH-150X |
---|---|
液晶 | 2.5インチLCD |
検知範囲 | 0.9GHz~3.0GHz, 5.0GHz~6.0GHz |
映像方式 | NTSC, PAL, SECAM 自動切替 |
警告方式 | アラーム音, バイブレーション(共に電波受信時に作動)[アラーム音のみ][バイブレーションのみ][両方]の切替が可能 |
周波数スキャン | オート, マニュアル(マニュアル時は1MHz単位で調整が可能) |
アンテナ | アンテナ1(0.9GHz~3.0GHz), アンテナ2(5.0GHz~6.0GHz)※1 |
アンテナ端子 | SMA-J型 インピーダンス50Ω |
電源 | 単4形ニッケル水素充電池(1.2V/800mAh)×4本 ※2 |
電池寿命 | 50分程度(充電後、スキャン状態で放置) ※3 |
充電時間 | 5時間程度 ※4 |
入出力端子 | 映像出力端子, USB入力端子(充電用) |
外寸 | 本体:119(H)×71(W)×33(D)mm, アンテナ接続時:190(H)mm |
重さ | 240g(アンテナ, 充電池装着時) |
保証期間 | 6ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 本製品はアナログ電波式の無線カメラ発見器となります。その他の電波や有線式カメラの発見はできません。
- 製品を使用中に液晶画面がブルーになる場合がございますが、製品の仕様であり異常ではございません。
- 電波の特性上、実際の周波数からズレた周波数にて受信する場合がございます。受信した映像に乱れがある場合は、周波数がズレて受信している可能性もございますので、その際は、受信した周波数を微調整(チューニング)する事で、映像の乱れが少なくなる場合がございます。
- 本製品は、0.9GHz~3GHz、, 5GHz~6GHzのISM(Industry Medical Science)バンドをメインとしたビデオトランスミッター使用周波数をカバーしています。
- 充電完了時にLEDは消灯しません。充電時間経過後はケーブルを外してください。そのまま放置すると故障の原因となります。
- 外部モニターへ出力した際、受信している映像と出力した映像の色味などが異なる場合がございますが、製品の異常ではございません。
- 乾電池は電圧の関係上、ご使用いただく事はできません。
- コンセントから電源を供給しながら使用する場合は、充電池は外してください。過充電状態となり故障の原因となります。
- スキャン帯域表示ランプの右端は、充電残量のランプとなります。残量がほとんど無い場合に赤色点灯となりますので、その場合は充電を行ってください。
- 映し出される画像によっては、表示されている周波数の数値が見づらくなる場合がございます。
- 製品を使用中に液晶画面がブルーになる場合がございますが、製品の仕様であり異常ではございません。
- アンテナに付いている番号シールは剥がさないでください。
- エネループ等の、他ブランドのニッケル水素充電池もご利用いただけます。それらを使用する際は、それぞれの取扱説明書をよくお読みの上、お使いください。ブランドによって容量が異なりますので、電池寿命が変化する場合がございます。また、乾電池はご利用いただけません。
- おおよその駆動時間となります。電波受信状況などにより変化いたします。
- 充電したまま放置する事はお止めください。本機種の充電機構には「充電完了時のLEDオフ」機能はございません。充電時間経過後にACアダプターから取り外してください。
-
