WTW-AHM84E-3＋WTW-ADSM62Eセットの詳細

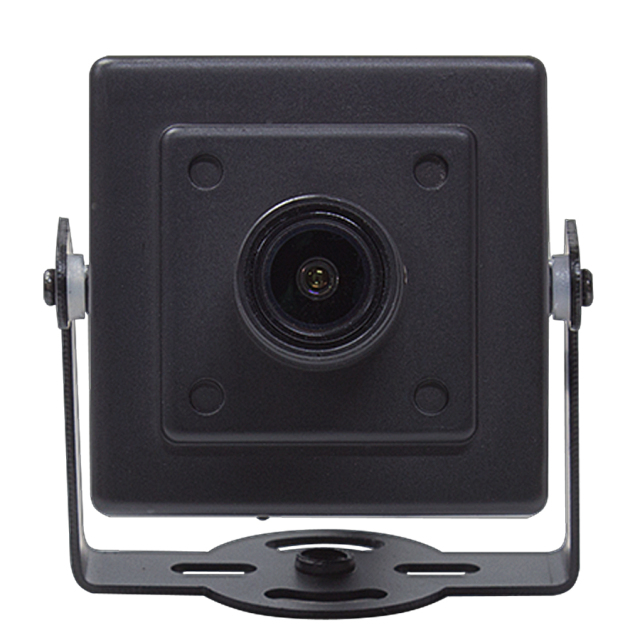

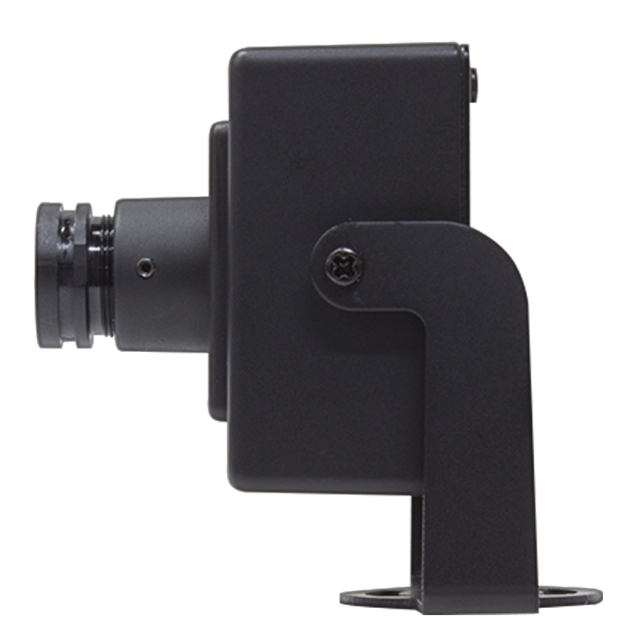

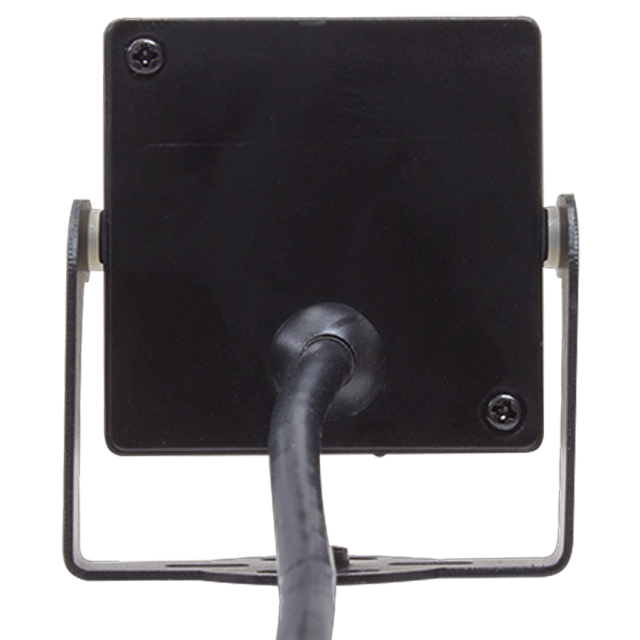

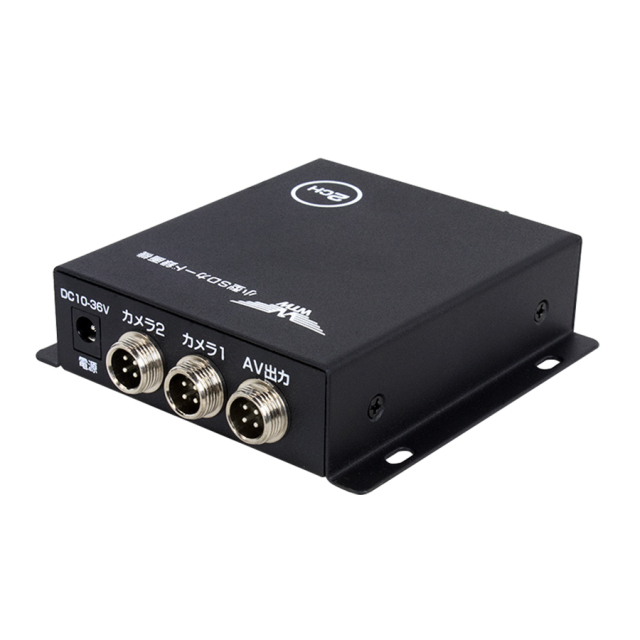

WTW-AHM84E-3＋WTW-ADSM62Eセットの概要 WTW-AHM84E-3＋WTW-ADSM62Eセットは、国内の大手防犯カメラメーカー塚本無線社製の、フルHD解像度の4倍の大きさで記録可能な4K800万画素CMOSセンサーを搭載した小型カメラ[WTW-AHM84E-3]と、アナログハイビジョン信号のAHDと従来からのアナログ信号のCVBS入力に対応した、最大800万画素入力・200万画素録画が可能な、防犯カメラ用2ch SDカードレコーダー[WTW-ADSM62E]のセット商品です。
-
800万画素3840×2160解像度
-
80°2592×1944設定時視野角(水平)
-
512GB×2SDカード記録媒体
-
DC10V～32VDC12Vアダプター付属電源
4K AHDとは AHDは、規格が古いCVBSなどの貧弱な映像配線に高画質映像を圧縮して伝送させることができる信号規格です。800万画素の高画質4K映像を安定して高画質のまま伝送可能となり、より高い証拠能力を記録することが可能です。
4種類の映像規格に切替可能 防犯カメラには様々な映像信号規格があり、それぞれの規格に合わせたカメラを選び構築する 必要がございました。業界でよく使われる主な映像信号規格を、ひとつのカメラで複数の映像規格に出力することができるのが本製品のようなマルチモデルです。

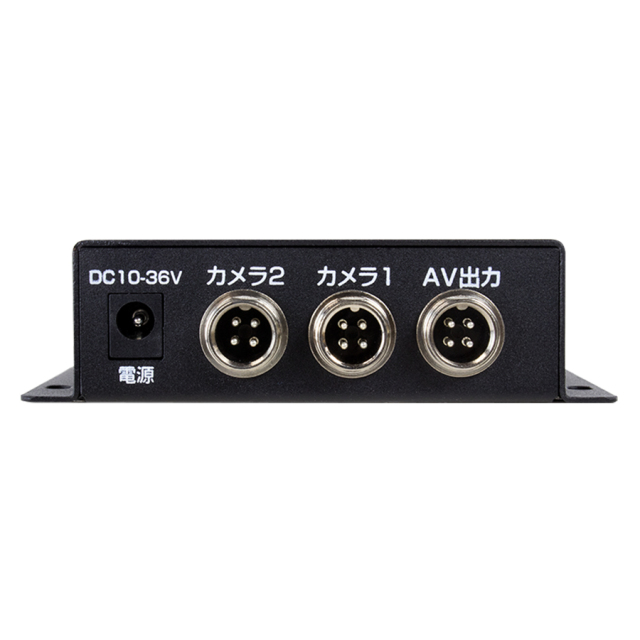

AHD・CVBS(アナログ)信号×2に対応 映像入力は、最大800万画素AHD信号入力に対応しております。従来のCVBS(アナログ)信号も入力可能な2系統入力を搭載。自動で映像信号を認識して、映像の入力が可能です。
HDMI出力・CVBS(アナログ)対応 HDMIデジタル映像出力と、アナログ出力を搭載。フルハイビジョン出力に対応したHDMIは、現場でのモニター確認の際も高画質にライブ映像・録画映像を確認できます。通常はHDMIを使用しますが、設置現場等でのテストモニター使用時用にアナログ出力も搭載しています。

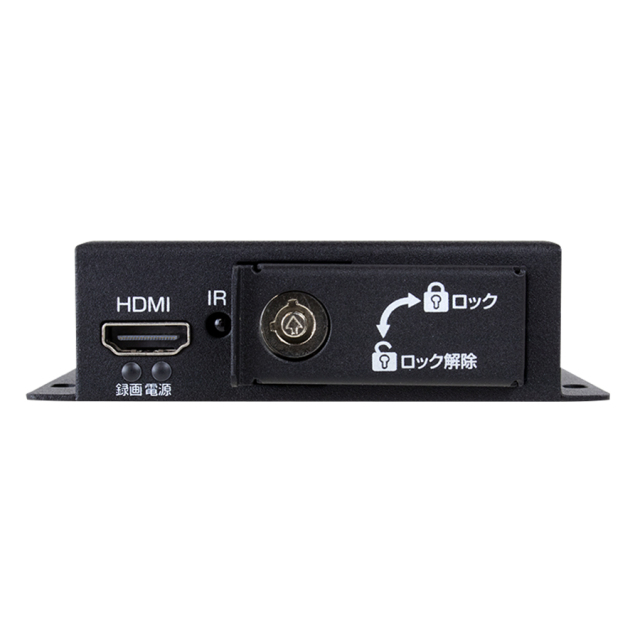

SDカードセキュリティロック＆SDカードスロット×2 SDカードスロットには付属の鍵でセキュリティロックを掛ける事が出来る為、不特定多数の人が出入りする場所でSDカードを抜き取られるリスクを軽減させる事が可能。また、SDカードをスロットを2つ搭載する事でSDカードレコーダーのデメリットである録画時間の短さをカバー。最大でSDXC512GBまで対応する事もあり、より長時間の録画を行えます。

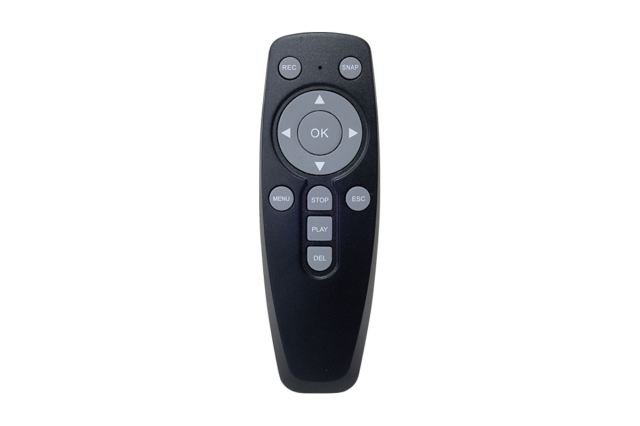

付属リモコンで操作 各種設定等の操作はリモコンで行います。セキュリティロック横のIR受光部に向けてリモコンを押す事で操作が可能となります。(※ご注文時期によりコントローラーは変更となる場合がございます)
フルハイビジョン録画を含む3サイズに対応 1920×1080(1080p)・1280×720(720p)・720×576(CVBS)の3つの解像度からお選びいただけます。
SDカードは、最大512GB×2枚に対応 SDXC512GB×2枚(1TB)使用時 1920×1080・30fps・最高画質・カメラ1台接続 最大約352時間録画に対応します。 SDXC128GB×1枚：1920×1080・30fps・最高画質・カメラ2台接続時 最大約22時間録画に対応します。ご使用の環境・カメラ台数に合わせて最適なカード容量をお選び下さい。
帯域とメモリー容量を大幅に削減できるH.265方式対応 従来の録画機で採用されていたH.264方式に比べて最大で50%ほどのファイル容量の削減になります。(例：H.264方式で1ヶ月録画だった場合、H.265方式では約1.5ヶ月録画)
選べる4つの録画方式 手動録画・連続録画・スケジュール録画・動体検知録画4つの録画方式に対応します。 用途に合わせて、お選びいただけます。また、録画は動画データはもちろん、静止画撮影にも対応しています。静止画はライブ画面で、リモコンのSNAPボタンを押すことで撮影できます。
音声入力端子搭載 各種防犯カメラ用マイク(別売)を接続する事で映像と一緒に音声の記録も可能です。(※音声はパソコン再生時にのみ確認可能)
画面上に動きがあった時だけ記録がする動体検知録画機能 本機能を使用した際は、画面上に動きがある時だけ記録しますので動きがない時の記録をしないため、無駄なく長時間記録する事が可能です。動体検知は、エリア指定・動体検知感度の設定ができます。
自動上書き録画機能搭載 SDカードの容量が録画データでいっぱいになった時に自動でデータを上書きできます。(オン・オフ設定可)
本体からのDC12V電源供給機能搭載 録画機本体からの電源スルー出力に対応しています。電源供給は、最大DC12V/1.0A出力になりますので赤外線カメラ等にはご利用いただけませんが、小型防犯カメラやLED非搭載カメラ等の組み合わせ時にはとても便利な機能となっております。
録画時間目安
WTW-ADSM62Eの録画時間目安です。 カメラ1台接続時の目安です。カメラ2台接続時は半分の時間となります。
| 画質 | フレーム数 | SDカード容量：1TB | SDカード容量：512GB | SDカード容量：128GB | SDカード容量：32GB | |
|---|---|---|---|---|---|---|
| 1080P | 最高 | 30FPS | 約352時間 | 約176時間 | 約44時間 | 約11時間 |
| 1080P | 最高 | 20FPS | 約528時間 | 約264時間 | 約66時間 | 約16.5時間 |
| 1080P | 最高 | 10FPS | 約1056時間 | 約528時間 | 約132時間 | 約33時間 |
| 1080P | 最高 | 5FPS | 約2112時間 | 約1056時間 | 約264時間 | 約66時間 |
| 720P | 最高 | 30FPS | 約480時間 | 約240時間 | 約60時間 | 約15時間 |
| 720P | 最高 | 20FPS | 約720時間 | 約360時間 | 約90時間 | 約22.5時間 |
| 720P | 最高 | 10FPS | 約1440時間 | 約720時間 | 約180時間 | 約45時間 |
| 720P | 最高 | 5FPS | 約2880時間 | 約1440時間 | 約360時間 | 約90時間 |
| CVBS | 最高 | 30FPS | 約820時間 | 約410時間 | 約100時間 | 約25時間 |
| CVBS | 最高 | 20FPS | 約1230時間 | 約615時間 | 約150時間 | 約38時間 |
| CVBS | 最高 | 10FPS | 約2460時間 | 約1230時間 | 約300時間 | 約76時間 |
| CVBS | 最高 | 5FPS | 約4920時間 | 約2460時間 | 約615時間 | 約150時間 |
目安の録画時間となります。撮影対象、撮影環境により録画時間は変化することがあります。
※録画解像度は、最大200万画素までとなっております。
寸法図
製品および主な付属品
- WTW-AHM84E-3カメラ本体
- カメラ取付金具
- 変換ケーブル
- WTW-ADSM62E本体
- リモコン
- 専用AVケーブル×3
- ACアダプター(DC12V/5.0A)
- ACケーブル
- 電源分岐ケーブル
- DC2.1mmケーブル(約15cm)
- SDカードスロット用カギ×2
- 取扱説明書
- 保証書
WTW-AHM84E-3＋WTW-ADSM62Eセットの仕様
| カメラ | |
|---|---|
| 型番 | WTW-AHM84E-3 |
| 撮影素子 | 1/2.8 インチ Sony Starvis CMOSセンサー |
| 映像出力形式 | AHD・TVI・CVI / 1.0Vp-p / 75Ω(BNC) |
| 映像出力解像度 | 【AHD/TVI/CVI】3840×2160(2160p)@15fps, 2560×1440(1440p)@30fps, 1920×1080(1080p)@30fps 【CVBS】NTSC, PAL |
| 走査方式 | プログレッシブスキャン方式 |
| 同期方式 | 内部同期 |
| S/N比 | 52dB |
| 搭載レンズ | ボードレンズ |
| 焦点距離 | 4.0mm |
| オートアイリス | なし |
| 画角(水平) | 約80度(2592×1944設定時), CVBS設定時：約40度 |
| 最低被写体照度 | 0.01Lux(Color), 0.002Lux(BW) |
| 内蔵マイク | なし |
| 映像出力端子 | AHD端子(BNCJ) |
| 電源入力端子 | Φ2.1DCジャック |
| OSDリモコン | ケーブル一体型 |
| 設定画面(OSDメニュー) | 日本語 |
| シャッター速度 | オート, 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/15000, 1/30000 |
| フリッカレス機能 | あり |
| オートゲインコントロール(AGC) | あり(0～10段階) |
| デジタルスローシャッター(DSS) | オフ, ×2, ×4, ×8, ×16, ×32 |
| 高画質感度アップ(ACE) | オフ, 低, 中, 高 |
| デイナイト | 外部, オート, カラー, モノクロ(※基本設定は外部となります) |
| ホワイトバランス(AWB) | オート, マニュアル |
| ノイズ低減(DNR) | オフ, 低, 中, 高 |
| 霧補正 | オフ, オン |
| 逆光補正(BLC) | オフ, ハイライト補正, バックライト補正, WDR |
| モーション機能 | オフ, オン(4ゾーン) |
| プライバシーマスク | オフ, オン(14エリア) |
| プライバシーポリゴン | オフ, オン(8エリア) |
| 映像反転機能 | ミラー：左右反転可能, フリップ：上下反転可能 |
| 材質 | アルミニウム |
| 色 | ブラック |
| 周辺動作温度 | 温度：-10～50℃, 最大 90% RH |
| 電源 | DC12V 約245mA |
| 外形寸法 | 40W×40H×42Dmm |
| 重量 | 約110g |
| 保証 | 2年間 |
| 録画機 | |
|---|---|
| モデル名 | WTW-ADSM62E |
| ビデオシステム | NTSC |
| 映像コーデック | H.265, H.264 |
| 音声コーデック | G711 |
| 入力解像度 | 8.0MP(15fps), 5.0MP(20fps), 4.0MP(20fps), 3.0MP(20fps), 1080p(30fps), 720p(30fps), CVBS(30fps)【※録画解像度は最大200万画素(1080p)になります】 |
| 録画解像度 | 1080p, 720p, CVBS(※最大録画解像度は200万画素になります) |
| 録画速度 | 最大30fps(5, 10, 15, 20, 30fps)から選択可【録画解像度により異なる】 |
| 画質設定 | 5段階(最高, 高, 中, 低, 最低)【出荷時設定：LEVEL3】 |
| 録画時間 | 10分, 15分, 30分, 60分 |
| 録画モード | 連続録画, 手動録画, スケジュール録画, モーション録画 |
| モーションエリア設定 | 縦14×横14マス |
| モーション感度設定 | 高, 中, 低 |
| モーション録画時間 | 10秒, 30秒, 1分, 5分, 10分, 15分, 30分 |
| 記録媒体 | SDカード(フォーマット形式：FAT32)最大512GB×2枚【Class10以上】(別売) |
| 再生画面 | 1画面, 2画面分割 |
| 再生速度 | ×1, ×2, ×4, ×6, ×8, ×16, ×32倍速 |
| 映像入力端子 | BNC-J×2 |
| 映像出力端子 | HDMI(デジタル), BNC-J(アナログ)：各1系統 |
| 音声入力端子 | RCA-J×2 |
| 音声出力端子 | -(※音声はパソコン再生時にのみ確認可能) |
| 映像出力解像度 | 1920×1080, 1440×900, 1366×768, 1280×1024, 1280×720, 1024×768, 800×600 |
| 使用動作温湿度 | -10℃～+50℃ |
| 電源 | DC10V～32V(DC12Vアダプター付属) |
| 消費電力 | 最大約5.0W |
| 寸法 | 101W×28H×115Dmm(※外形寸法図参照) |
| 重量 | 約310g(※ケーブル等含まず) |
| 材質 | アルミニウム |
| 本体カラー | ブラック |
| 保証期間 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- メニュー操作実行時は、録画が停止します。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。相性問題は保証の対象外となります。
- 各映像出力は対応したレコーダーまたはモニター等を使用する必要がございます。
- 対応した映像システムを採用しているレコーダーやモニター等でも、相性問題により映像が正常に映らない場合もございます。
- 弊社では動作確認済みのレコーダーとの使用を推奨しています。
- 相性問題に関しましては、保証及びサポートの対象外となります。
-
