AHD-50Cの詳細
AHD-50Cの概要 AHD-50Cは、情報機器を多く手掛ける老舗メーカー サンメカトロニクス社製の超小型サイズのAHD方式フルHD(フルハイビジョン)200万画素CMOSカラーカメラです。最大の特徴は縦横13mm×13mmの超小型サイズ。同程度サイズは他機種もありますが、AHD方式200万画素となり、CVBS(アナログ)画質とは比較ならない高画質映像を提供します。使用するにはAHDに対応する機器が必要となりますが、環境を整える事で、超小型且つ高画質を両立させる事が可能となります。
-
200万画素フルHD映像解像度
-
13×13×17.6mm寸法
13mm×13mmの超小型サイズ 縦横13mm×13mmの超小型サイズです。サイズ感を生かし組込み等の様々なシチュエーションで活躍が期待出来ます。

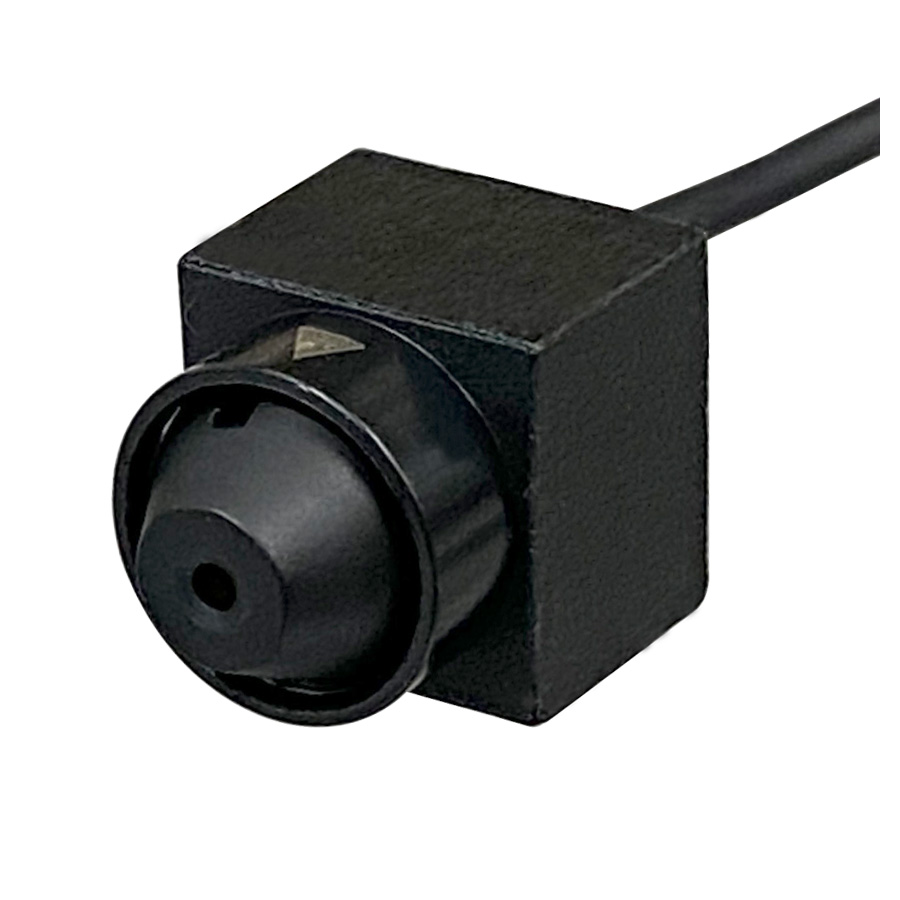

正面・側面 カメラレンズには、f3.8mmのピンホールレンズを採用。レンズ部分のサイズは約2mm程度とピンホールレンズならではサイズ感となっています。全長は約17.6mm、ケーブルの脱着は不可です。
ピント調整に対応 本機種はピント調整に対応しています。レンズが回りずらい場合には2か所空いている溝を利用してレンズを回す事が出来ます。(※レンズは固定されておりません。レンズの紛失や回し過ぎる事による緩みにご注意ください)
分岐ケーブル接続 製品構成はカメラ部と分岐ケーブルに分かれます。カメラ部のケーブル長は約55cm、分岐ケーブル長は約60cm、合計で約115cmとなります。
接続端子 映像の接続端子はBNCJ端子です。別途、RCAJ端子への変換コネクタが付属するので、BNCP端子、RCAP端子のどちらでも対応が可能です。電源は内径Φ2.1mmの電源端子となります。弊社取扱いの延長ケーブルを使用して、長距離配線も可能です。
AHD-50Cのサンプル動画
サンプル動画
動画アップロードの際に映像が劣化しております。
寸法図
製品および主な付属品
- AHD-50C本体
- 分岐ケーブル
- BNCP-RCAJ変換コネクタ
- DC9Vスイッチングアダプター
- 保証書兼説明書(写真非掲載)
AHD-50Cの仕様
| 型番 | AHD-50C |
|---|---|
| イメージセンサー | 1/2.9インチ カラー CMOS |
| 有効画素数 | 1920(H)×1080(V) |
| ビデオフォーマット | AHD ※1 |
| ダイナミックレンジ | 80dB |
| レンズ | 1.3MP ピンホールレンズ f3.8mm/F2.0 |
| 画角 | 65° |
| 電源 | DC9V～12V ※2 |
| 動作温度 | -10℃～45℃ |
| 保管温度 | -20℃～60℃ |
| 寸法 | 13×13×17.6mm, カメラ部ケーブル約55cm, 分岐ケーブル約60cm |
| 重量 | 約40g(分岐ケーブルを含む) |
| 保証 | 6ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- ※1：AHD-50Cは、AHD規格を採用していますが、同規格を採用する全てのレコーダーでの動作を保証するものではございません。予めご了承ください。
- ※2：AHD-50Cの電源には、同梱のDC9Vスイッチングアダプターをお使いください。また、DC9V～12Vの電池パックもお使いいただけます。
-
