JT-P525AHDの詳細

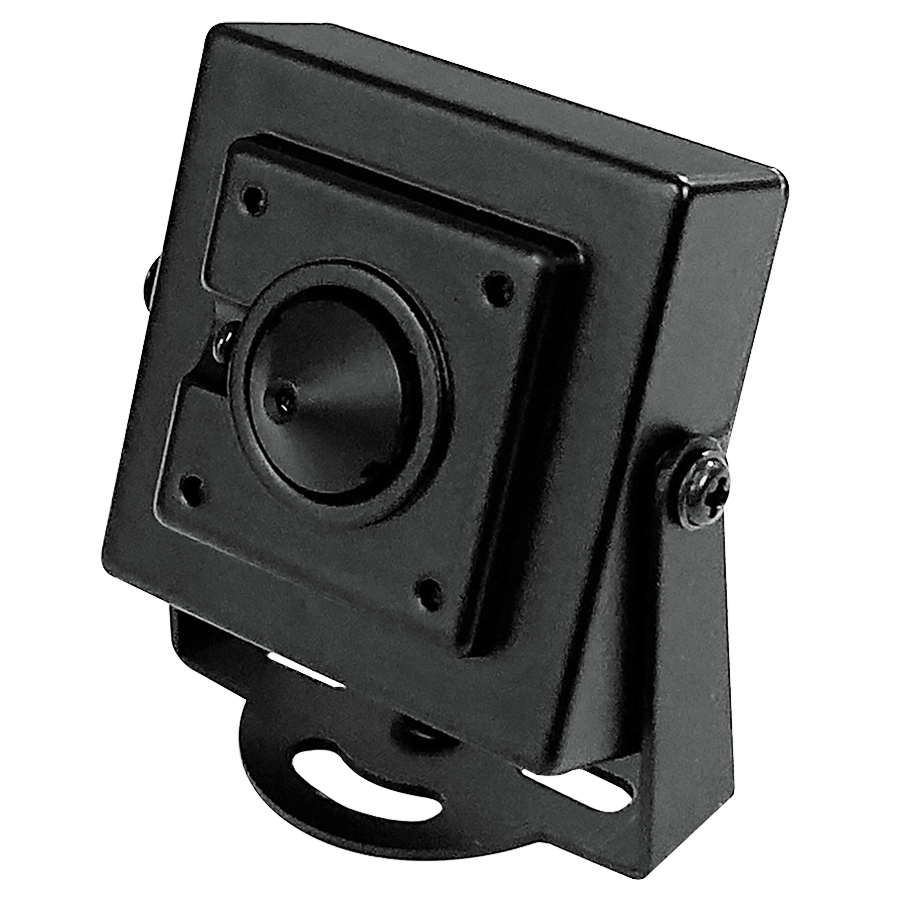

JT-P525AHDの概要 JT-P525AHDは、4つの映像信号を切り替える事が可能なピンホールレンズ採用の200万画素フルHD4in1小型カメラです。AHD・CVI・TVI・CVBS(アナログ)の4つを切替可能となっており、接続機器に合わせた設定が可能となります。レンズにはf3.7mmのピンホールレンズを採用。200万画素アナログハイビジョンの高画質出力を搭載しつつコストを優先した製品となっています。(※各映像システムは、対応したレコーダーやモニター、コンバーターを使用する必要がございます。対応した映像システムを採用しているレコーダーやモニター、コンバーターでも、相性問題により映像が正常に映らない場合もございます。弊社動作確認済みの製品との使用を推奨しています)(※相性問題に関しましては、サポート対象外となります)
-
1080P200万画素解像度
-
65度水平画角
-
1Lux最低被写体照度
-
98g重量
- カメラレンズ
- 台座(コの字型ブラケット)
カメラレンズ部 カメラレンズには、f3.7mmのピンホールレンズを採用。本体サイズ35mm×35mmの小型サイズかつピンホールレンズとなる為、あまり目立たせる事なく使用が可能です。
- レンズ固定ネジ
- 台座固定ネジ
側面部 レンズ側面にはレンズ固定ネジを搭載。固定ネジを緩めてレンズを左右に回す事でピント調整を行う事が可能です。ピント調整後、レンズが緩まないように固定ネジを締めてください。
- ケーブル接続端子(OSD)
- 電源/映像接続端子
背面部 背面には、電源・映像接続端子、ケーブル接続端子(OSD)があります。
- ビデオ端子
- 電源端子
- OSDリモコン
メニュー設定ケーブル部 ケーブルに搭載されたジョイスティックリモコン(OSDリモコン)で操作が出来ます。ビデオ端子はBNCJ端子ですが、BNCP-RCAJ変換コネクタが付属。RCAJ端子としても使用可能です。
4つの映像信号を搭載した4in1仕様 AHD、TVI、CVI、CVBS(アナログ)の4つの映像信号の切替が可能。本体ケーブルに搭載されたOSDリモコンで操作が可能。
映像解像度の切替が可能(1080P←→720P) 1920×1080(1080P/200万画素)と1280×720(720P/130万画素)の切替が可能です。ハイビジョンまでの映像信号しか受け付けない機器に接続する際に有効。(※CVBS信号の場合は52万画素相当)
目立ちにくい小型＆ピンホールレンズ ピンホールレンズを採用する事で、本体サイズ35mm×35mmの小型サイズと相まって、あまり目立たせる事なく使用する事が可能。
寸法図
製品および主な付属品
- JT-P525AHDカメラ本体
- カメラブラケット
- 取付ネジ一式
- 接続ケーブル
- ACアダプター(写真非掲載)
- BNCP-RCAJコネクター
- 取扱説明書兼保証書(写真非掲載)
JT-P525AHDの仕様
| 型番 | JT-P525AHD |
|---|---|
| 映像出力方式 | CVBS(アナログ), AHD, CVI, TVI |
| 画素数 | 1080P(200万画素), 720P(130万画素), 960H(CVBS)(52万画素※有効48万画素) |
| 最低照度 | 1Lux |
| レンズ | 3.7mm |
| 画角(水平) | 約65度 |
| OSD機能 | あり |
| WDR | あり(DWDR) |
| 電子シャッター | 自動 1/50～1/100,000秒 |
| 逆光補正 | 自動 |
| ホワイトバランス | 自動 |
| 音声マイク | なし |
| 寸法 | 約35×35×25mm(台座含まず) |
| 重量 | 約98g(ケーブル含む) |
| 電源 | DC12V 160mA |
| 接続端子 | 電源入力端子(2.1ΦDCJ), 接続端子(RCAJ) |
| 動作温度 | 0～40℃ |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 各映像出力は対応したレコーダーまたはモニター等を使用する必要がございます。
- 対応した映像システムを採用しているレコーダーやモニター等でも、相性問題により映像が正常に映らない場合もございます。
- 弊社では動作確認済みのレコーダーとの使用を推奨しています。
- 相性問題に関しましては、保証及びサポートの対象外となります。
-
