CP-M3の詳細

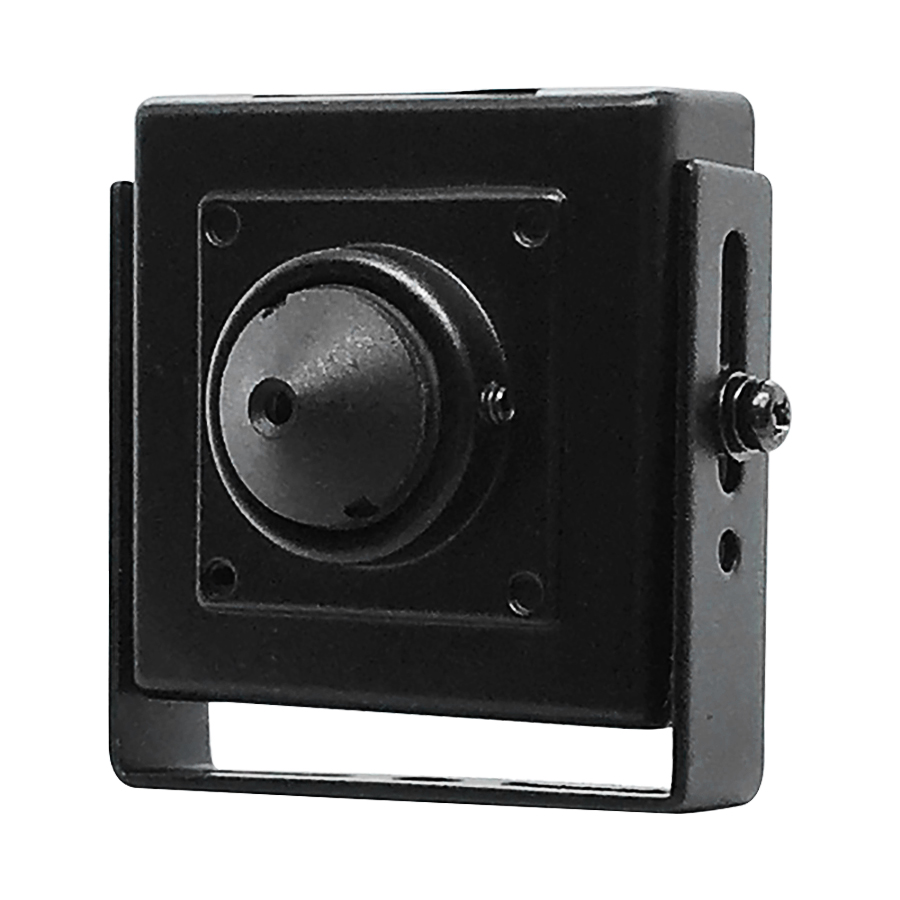

CP-M3の概要 CP-M3は、情報機器を多く手掛けるサンメカトロニクス社製の200万画素SONY製StarvisCMOSを搭載した4in1小型ピンホールレンズ防犯カメラです。映像信号は、AHD・CVI・TVI・CVBS(アナログ)の4つの映像出力に対応した4in1タイプ。対応する機器への接続で高画質撮影が可能となる他、CVBS(アナログ)出力に切り替えて従来の録画機やモニター等にも接続が可能となります。本体背面のOSDコントローラーで映像出力の切替を始めとする各種設定が可能。30×30mm角のサイズ感は、防犯用途からモバイル用途まで幅広くお使いいただけます。ご使用になる環境に合わせて映像システムを選択してください。500万画素ボードレンズタイプの[CP-M1]や、500万画素ピンホールレンズタイプの[CP-M2]もございます。(※本製品を使用するには映像システムや解像度に対応した機器が必要となります)交換用ケーブルのご用意も各種ございます。
-
200万画素1937×1097有効画素数
-
72°-画角
-
0.05Lux(カラー時)最低被写体照度
-
0.005Lux(モノクロ時)最低被写体照度

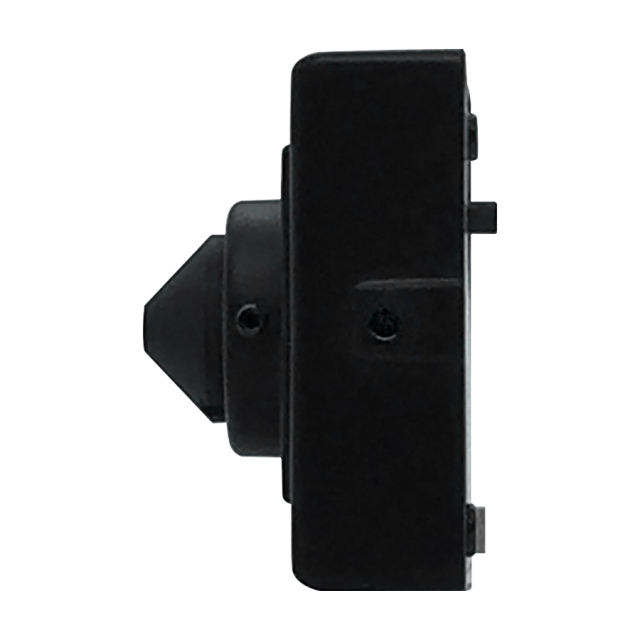

側面 ①レンズ固定ネジ ②ブラケット取付穴 固定ネジを緩めてピント調整が可能。固定ネジは精密六角レンチ0.89mm等で緩める事が出来ます。別途、ご用意ください。
正面 ①カメラレンズ(f3.7mmメガピクセル対応ピンホールレンズ)

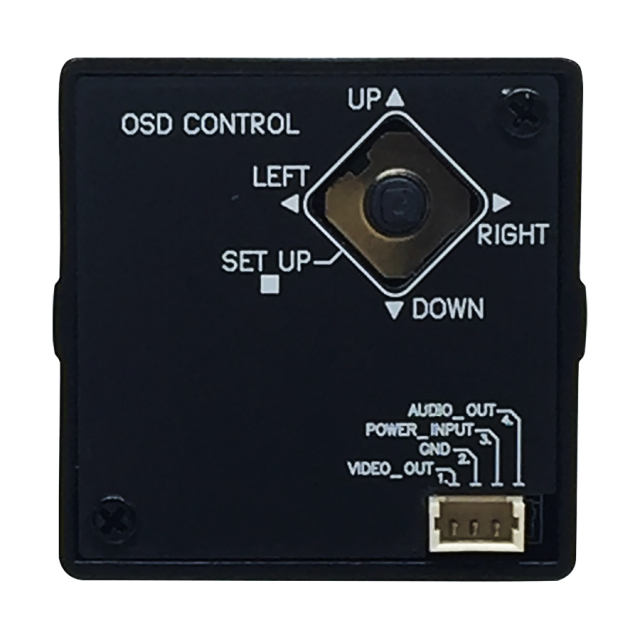

背面 ①OSDコントローラー ②ケーブル接続用ジャック(※音声マイク非搭載)
CP-M3専用映像ケーブル ①映像出力端子(BNCP) ②DC12V入力端子 映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子・RCA端子のどちらでも接続可能。また、交換用の【小型カメラ用ケーブル各種】ご用意ございます。
OSDコントローラー 設定変更の他、出力信号の変更にも対応。[右長押し→AHD][左長押し→CVBS(アナログ)][上長押し→TVI][下長押し→CVI]
OSDコントローラーの設定画面 本体背面にOSDコントローラーを搭載しています。OSDコントローラーを使って、カメラに搭載された各種機能の設定ができます。また、OSDコントローラーのレバーで、映像出力方式(AHD, TVI, CVI, CVBS)の変更ができます。
デイ＆ナイト機能 明るい環境下ではカラーで、暗い環境下では自動でモノクロ（白黒）に切り替わって撮影します。※CP-M3は暗視カメラではありません。環境により暗所での撮影に適さない場合があります。
CP-M3接続例 CP-M3の映像を映すにはディスプレイやハードディスクレコーダー(HDDレコーダー)に接続する必要があります。
200万画素STARVIS CMOS搭載 撮像素子にSONY製200万画素STARVIS CMOSを採用。撮影対象の細部までを細かく描写します。
4種類の信号方式 CP-M3は、4種類の信号方式に対応しています。AHD, HD-TVI, HD-CVI、そしてCVBS(アナログ)から選択が可能です。※映像を映すためには、これらの信号に対応したHDDレコーダー、もしくはモニターが必要です。※AHD（アナログハイビジョン信号）は、相性問題により映像が正常に表示されない、または認識されない場合があります。
逆光補正機能 逆光時に発生する画面上の明暗差を、最適に映るようにする機能を搭載しています。
ノイズ軽減機能 暗所撮影時などで発生する映像ノイズを軽減する機能を搭載しています。
寸法図
製品および主な付属品
- CP-M3カメラ本体
- 接続ケーブル
- カメラ用ブラケット
- ネジ一式
- BNCP-RCAJ変換コネクター
- DC12Vスイッチングアダプター
- 取扱説明書兼保証書(写真非掲載)
CP-M3の仕様
| 型番 | CP-M3 |
|---|---|
| 撮像素子 | 1/2.8インチ 2.16メガピクセル SONY製 Starvis CMOS |
| 有効画素数 | 1937(H)×1097(V) |
| 操作方式 | プログレッシブスキャン |
| 解像度 | AHD, TVI, CVI時：1080P, 1000TVライン CVBS時：1280H, 950TVライン |
| 最低被写体照度 | カラー時：0.05Lux, モノクロ時：0.005Lux |
| S/N比 | 52dB |
| レンズ | メガピクセルレンズ f3.7mm, コーン型ピンホールレンズ |
| 画角 | 72° |
| ホワイトバランス | ATW, AWC-SET, INDOOR, OUTDOOR, MANUAL, AWB |
| シャッタースピード | AUTO(×6), FLK, NTSC：1/30～1/50,000秒, PAL：1/25～1/50,000sec) |
| 感度調整 | AUTO(×6), ×2, ×4, ×6, ×8, ×10, ×15,×20, ×25, ×30 |
| デイ＆ナイト | AUTO, COLOR, BW, EXT |
| 動体検知通知 | OFF, ON |
| 2DNR-3DNR | OFF, LOW, MIDDLE, HIGH |
| 逆光補正 | OFF, BLC |
| デジタルエフェクト | OFF, ミラー, V-FLIP, 回転 |
| D-WDR | ON, OFF |
| 言語 | JPN, ENGを含む、合計14言語から選択可 |
| OSD | OSDコントローラー本体搭載 |
| 電源 | DC12V |
| 動作温度 | -10℃～50℃ |
| 保管温度 | -20℃～60℃ |
| 寸法 | 30×30×21(mm) |
| 重量 | 46.5g(ケーブル含む) |
| 保証 | 6ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- アナログハイビジョン信号(AHD・TVI・CVI)は、相性問題により映像が正常に表示されない、または認識されない場合がありますが製品の異常ではありません。
- 本製品の映像信号切替は、OSDコントローラーにて行います。
- 相性問題に関しましてはサポート対象外となります。
-
