ASC-HB1080MSCの詳細

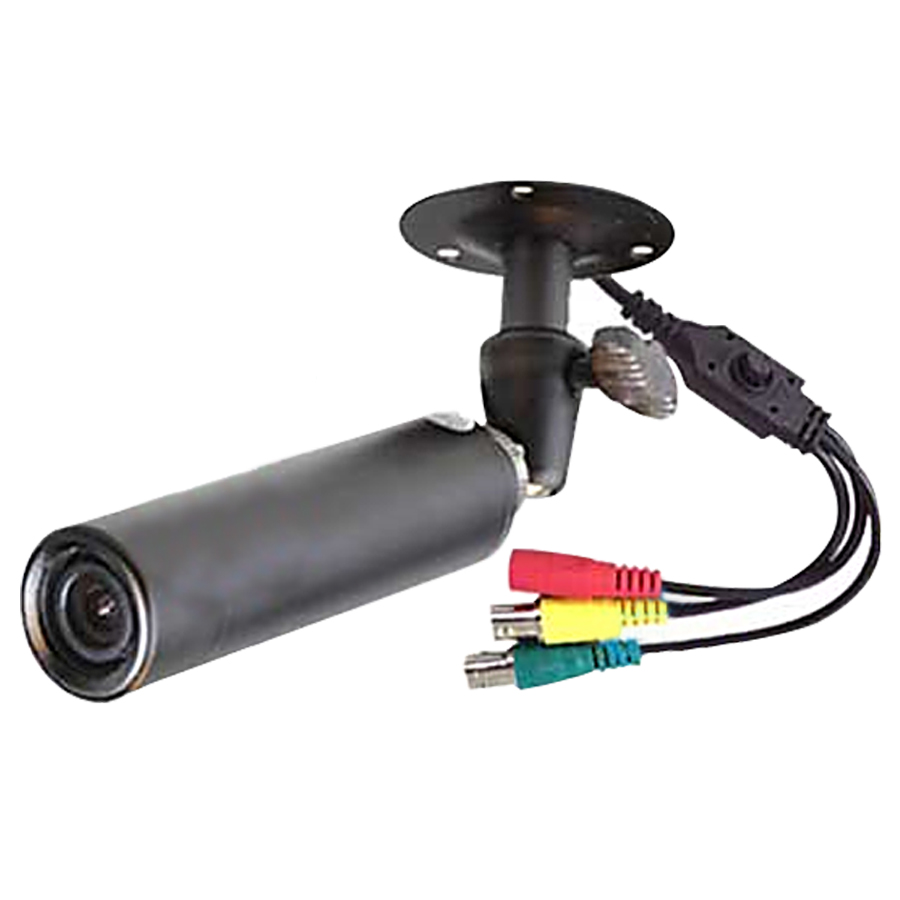

ASC-HB1080MSCの概要 ASC-HB1080MSCは、IP66準拠屋外軒下設置に対応したレンズ交換可能な248万画素HDTVI/AHD/HDCVI/HD-SDI/EX-SDI/CVBS切替6in1タイプバレット型カメラです。コンパクトサイズのボディは、屋内外問わずご利用いただけます。
-
1080P248万画素解像度
-
82°水平視野角
-
23Φ×79.5Lmm寸法
-
80g重量
高解像度フルハイビジョン画質 248万画素1/3インチCMOSの採用により、1920×1080サイズの高画質撮影を可能にしました。

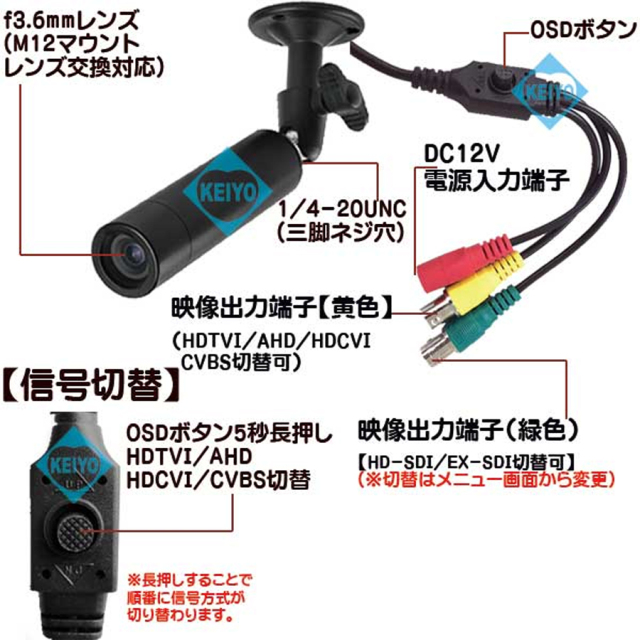

様々な環境に対応できる6つの信号方式切替 アナログハイビジョン規格のHDTVI/AHD/HDCVI・CVBS出力/HD-SDI/EX-SDI出力の切替に対応します。複数の方式に対応する事で、使用する機器に制限されずに機器の導入を行う事が可能です。(※姉妹品に、電動レンズ搭載赤外線内蔵モデル[ASC-HB1080MZ]もございます)
屋外設置に対応した防滴型構造 IP66準拠の屋外軒下設置対応バレット型モデルです。コンパクトサイズのボディは屋内外問わず、ご利用いただけます。

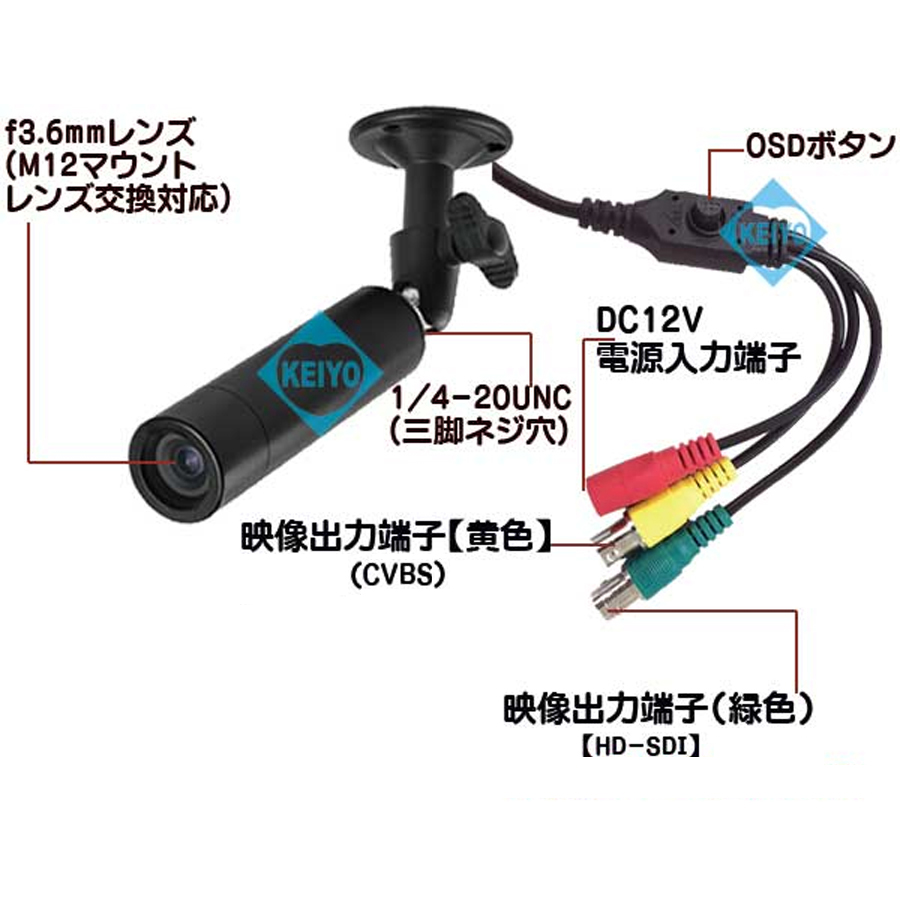

M12マウントレンズ交換対応 ASC-HB1080MSCは、レンズ交換に対応しています。同規格準拠のMini-Lensシリーズ(M12)と交換する事により広角・望遠撮影が可能になります。(※装着レンズによっては、前面キャップがしまらない場合がございます)
デイナイト機能付、高感度仕様 搭載カメラはAHD2.0方式、高感度・高解像度仕様です。最低照度は1.0Lux(カラー)・0.01Lux(モノクロ)に対応します。
使いやすいDC12V駆動 電源は、DC12V駆動方式を採用しています。電源が取れる場所では、付属のDC12Vアダプターをご利用ください。電源が取れない場所では、単3×8本電池ボックス[N-12]等もご利用いただけます。
UTC機能対応 UTC対応レコーダーに接続する事で、レコーダー側からカメラメニューの設定変更等が行えます。(※UTC対応レコーダーでもご利用いただけない場合があります)
長距離伝送に対応したアナログハイビジョン方式 ASC-HB1080MSCの映像出力は、HDTVI/AHD/HDCVI 各種アナログハイビジョンビジョン方式に対応しています。(※アナログハイビジョン映像出力は、対応機器にのみ入力できます)。AHDカメラ1台用SDカードレコーダー[MT-SDR07AHD-UTC]、HDTVI/AHD4台用録画機[ASR-2004XVSII(2TB)]、10.1インチモニター搭載録画機[ASR-2004M-XVS(2TB)]等と組み合わせてご利用下さい。OSDボタンで、CVBS(アナログ)出力の切替にも対応しています。※ご使用になるケーブルや環境によって、延長可能距離は異なります。
高画質伝送に対応したデジタル伝送HD-SDI(EX-SDI)方式 ASC-HB1080MSCの映像出力は、HD-SDI/EX-SDI方式にも対応しています(※HD-SDI映像出力は、対応機器にのみ入力できます)。HD-SDI対応4台用録画機等と組み合わせてご利用下さい。OSDメニュー内で、HD-SDI・EX-SDI出力の切替が可能です。※ご使用になるケーブルや環境によって、延長可能距離は異なります。HD-SDI(EX-SDI)信号伝送時は、5CFB相当以上のケーブルをご利用下さい。
寸法図
製品および主な付属品
- ASC-HB1080MSC本体
- BNCP-RCAJコネクタ
- ACアダプタ(DC12V/1.0A)
- 六角レンチ
- ブラケット
- 取付用ネジ類
- 取扱説明書兼保証書(写真非掲載)
ASC-HB1080MSCの仕様
| 型番 | ASC-HB1080MSC |
|---|---|
| イメージセンサ | 1/3インチ 248万画素 Panasonic製CMOS |
| スキャニングシステム | プログレッシブスキャン |
| 出力解像度 | 1920(H)×1080(V) 1080P |
| 水平解像度 | 1100TV Line |
| レンズ | 2メガピクセル 3.6mmレンズ(M12) |
| 画角 | 約82° |
| 映像信号方式 | NTSC方式 1.0Vp-p 75Ω BNC-J×2 |
| 信号出力 | HDCVI, AHD, HDTVI, CVBS(アナログ)【黄色端子】 HD-SDI, EX-SDI【緑色端子】 |
| S/N比 | 48dB以上(AGCオフ) |
| 最低照度 | 1LUX/F1.2(カラー時), 0.017Lux(DSSオン時) |
| デイナイト | Auto, EXT, Color, B/W |
| 電子シャッター | Auto 1/50〜1/60,000 |
| ホワイトバランス | ATW, MWC |
| IRカットフィルター | - |
| OSD | あり(OSDレバー) |
| AGC | 0～15 |
| DNR | 3DNR, OFF, Low, Middle, High |
| WDR | OFF, Middle, High WDR SNR：120dB |
| 逆光補正 | HLC, BLC, OFF |
| DSS | OFF, ×2, ×4, ×8, ×16, ×32 |
| デフォグ | OFF, ON, Low, Middle, High |
| 最大伝送距離 | 3C2V：300m, 5CFB:500m |
| 電源, 消費電力 | DC12V±10% 100mA(最大) |
| 動作可能温度 | -10℃〜+50℃ |
| 動作可能湿度 | 30～85%RH |
| 映像方式 | HDTVI, AHD, HDCVI, CVBS, HD-SDI, EX-SDI切替対応 |
| 防水性 | IP66相当 |
| 寸法 | 約23Φ×79.5Lmm |
| 重量 | 約80g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- カメラ部の映像出力は、HDTVI・AHD・HDCVI方式・CVBS(アナログ)・HD-SDI・EX-SDI出力切替に対応します。
- アナログハイビジョン信号・HD-SDI信号出力は、業務用モニターやコンバーター、録画機と組み合わせてご使用下さい。
- アナログハイビジョン信号・HD-SDI信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。相性問題は保証の対象外となりますので当店での、システム一式の同時購入を推奨します。
-
