SPK-F700HBGII(SPK-F700HBG2)の詳細

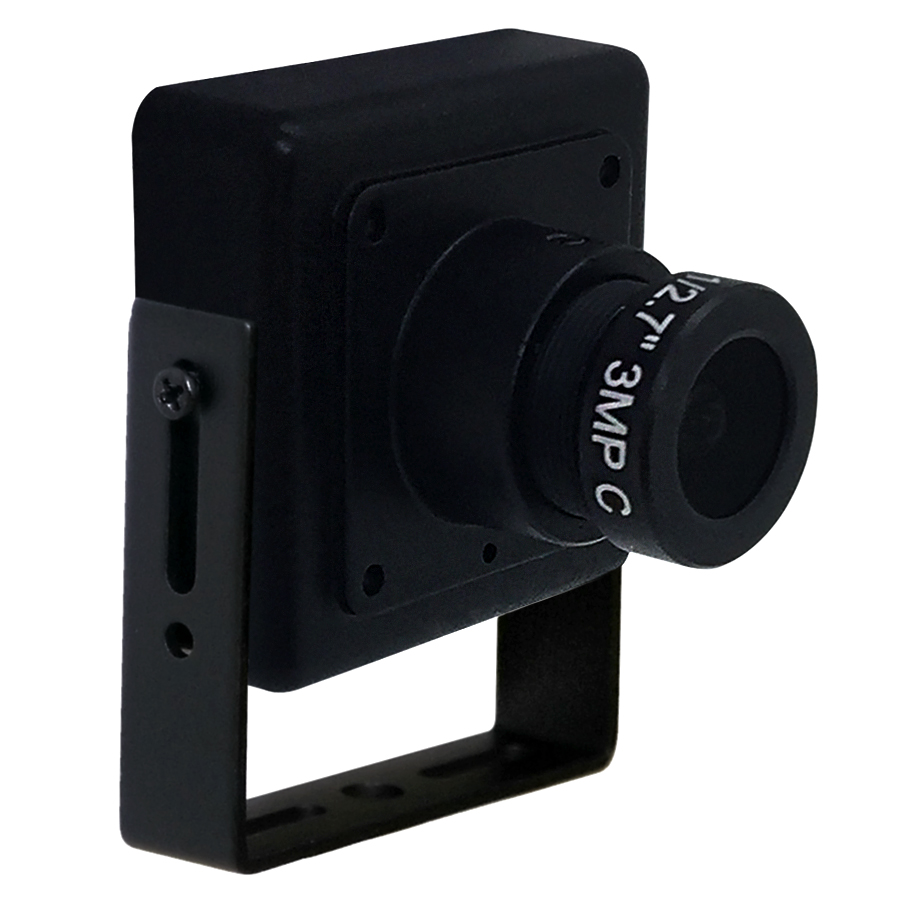

SPK-F700HBGII(SPK-F700HBG2)の概要 SPK-F700HBGII(SPK-F700HBG2)は、HDTVI・HDCVI・AHD・CVBS(アナログ)の4つの映像信号に対応した213万画素4in1フルHD小型カメラです。弊社人気のSPKシリーズ[SPK-F700HBG]の後継機種になります。映像信号はカメラケーブルのOSDリモコンを使用して変更可能。200万画素のアナログハイビジョンシステムを利用する方以外でも、CVBS(アナログ)信号でも活躍が期待できます。妹品には小型バレットカメラ[SPK-F190HBUXII(SPK-F190HBUX2)]もございます。
-
213万画素フルHD映像解像度
-
0.2Lux最低被写体照度
-
約31(W)×30(H)×30(D)mm寸法
-
約42g重量
本体上部 本機種は[Mini-Lens規格(M12マウント)]に準拠。状況に合わせてレンズを変更する事が可能です。レンズは固定ネジ(精密)を緩めて行います。(※使用レンズによってはご利用いただけない場合がございます)
本体正面 カメラレンズには、f3.6mm/F2.0(3MP)のレンズを採用。画角は約67°ほどとなっています。
本体背面 本体背面にはケーブル接続部があります。ケーブル脱着式となっている為、ケーブル脱着時には、ケーブル破損・コネクタ破損にご注意ください。ケーブル断線時には別売にて対応が可能です。(※別売ケーブルはこちら)
コントローラー ケーブル部のOSDコントローラーです。各種設定の他、映像信号の変更が可能です。映像信号を切り替える場合には、選択したい映像システム側を5秒ほど長押し後、左に1回、倒してください。(上：AVI[AHD], 下：HDCVI, 右：HDTVI, 左：CVBS[アナログ])※OSDメニュー項目詳細はこちらをご覧ください。
OSDメニュー項目 コントローラーを操作する事で内部の設定変更が可能です。使用環境に応じて変更を行っていただけます。設定可能な項目に関しては別ページをご確認ください。[※OSDメニュー項目はコチラをご確認ください]
フルHDのアナログハイビジョン画質 細部まで詳細に確認可能なフルHD画質を搭載。アナログハイビジョンに対応する機器と組み合わせる事で、高画質なシステムを構築可能です。
従来のCVBS(アナログ)画質 50万画素程のCVBS(アナログ)画質を搭載。古い既存システムのカメラの代替機としてや、ご自宅のテレビ等へ直接、差し込んで、リアルタイムの映像を確認する時などでもご使用いただけます。
31mm×30mmの小型設定で組込み等に対応 本体は約31mm×30mmの小型設定を採用。機器への組込み等に対応し、製造装置の内部への組込み等、様々な状況で活躍が期待されます。
UTCコントロール対応 本機種は同軸ケーブルを利用したUTCコントロールに対応しています。対応レコーダーよりカメラ設定を変更できる為、カメラ設置後に、より最適な設定を行う事が可能です。
多彩な各種設定を搭載 多彩なカメラ設定を搭載。ワイドダイナミックレンジやBLC(逆光補正)、ハイライト補正、ホワイトバランスや画像反転機能等、多彩な設定を搭載する事で様々なニーズをサポート。
接続イメージ 対応するアナログハイビジョン機器との組み合わせの他、CVBS(アナログ)信号での接続も可能です。その為、考え方次第で、多彩な運用方法が可能です。アナログハイビジョン画質での運用であれば、録画が不要な場合は、対応コンバーター[AD001HD4]や、録画必要な場合には、対応する防犯録画機[KMR-AT6004N]等をご利用いただけます。(※アナログハイビジョン信号は機器との相性がございます。相性問題に関しましてはサポート対象外となります)
寸法図
製品および主な付属品
- SPK-F700HBGII(SPK-F700HBG2)カメラ本体
- カメラブラケット
- ネジ一式
- 接続ケーブル
- 仕様書兼保証書(写真非掲載)
- ACアダプター(写真非掲載)
- BNCP-RCAJコネクター(写真非掲載)
SPK-F700HBGII(SPK-F700HBG2)の仕様
| 型番 | SPK-F700HBGII(SPK-F700HBG2) |
|---|---|
| イメージセンサー | 1/3インチ CMOS プログレッシブカラーセンサー |
| 有効画素数 | 約213万画素 1945(H)×1097(V)【NTSC】 |
| 走査方式 | プログレッシブスキャン |
| 最大解像度 | 1920×1080p(1080p/30fps) |
| 最低照度 | カラー：0.2Lux(F2.0, AGC33dB, DSS×2) |
| 映像出力 | AHD/TVI/CVI/CVBS(960H) |
| レンズ | f3.6mm |
| シャッター速度 | Auto/Manual(1/30~1/30,000) |
| AGC | 0~45dB |
| WDR | OFF/LOW/MIDDLE/HIGH/AUTO |
| BLC | OFF/BLC/HSBLC |
| DAY＆NIGHT | AUTO, COLOR, B/W, EXT |
| ホワイトバランス | AUTO/AUTO EXT/PUSH LOCK/MANUAL |
| シャープネス | 0～10 |
| 画像反転 | off, H, V, H＆V |
| フリッカーレス | 50Hz/60Hz |
| プライバシーマスク | ON/OFF 15ゾーン |
| ハイライト補正 | 極端に明るい部分を隠す ON/OFF |
| HDフレーム数 | 1080p 30fps |
| 言語 | 英語, ロシア語, スペイン語, ドイツ語, フランス語, ポルトガル語, 日本語, 韓国語 |
| 同軸伝送距離 | 3C2V 300m/5C2V 500m |
| 動作温度範囲 | -10℃～+50℃(湿度：0％RH～80％RH) |
| 保存温度範囲 | -20℃～+60℃(湿度：0％RH～95％RH) |
| 電源 | DC12V |
| 消費電流 | 最大110mA |
| 寸法 | 31(W)×30(H)30(D)mm ※(D)は±2mmで変化 |
| 重量 | 約42g |
| 保証 | 1年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- カメラとケーブルの接続端子部が屋外に露出する際は[ブチルゴム自己融着テープ No.15]等を十分に巻くなど防水加工してください。
- 各映像システムは対応したレコーダーまたはモニター等を使用する必要がございます。対応した映像システムを採用しているレコーダーやモニター等でも、相性問題により映像が正常に映らない場合もございます。弊社動作確認済みのレコーダーとの使用を推奨しています。
- 相性問題に関しましては、サポート対象外となります。
- 弊社取り扱い以外のレンズとの相性につきましては保証しかねます。ご了承ください。
- 本製品は、付属レンズ以外を使用した場合に、周囲の環境によっては色味が変わる場合がございます。
-
