製品および主な付属品

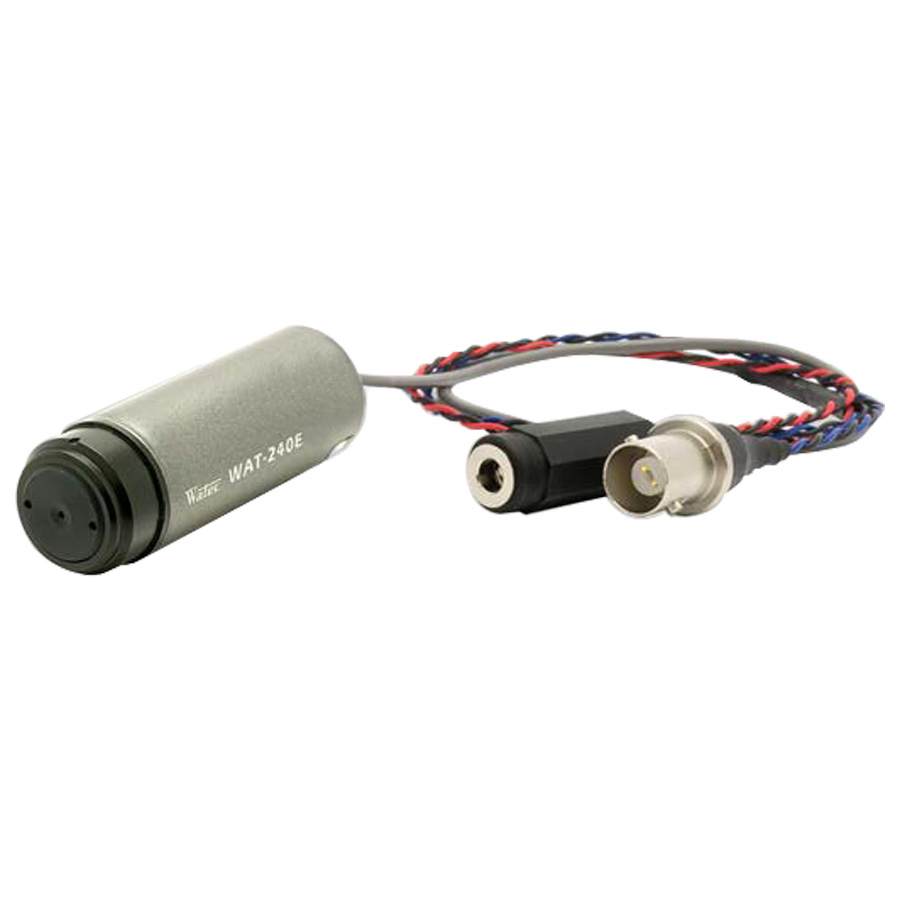

- WAT-240E-CB（P3.7）カメラ本体
- 本体取付リング
- BNCP-RCAJコネクタ
- 取扱説明書
WAT-240E-CB（P3.7）の仕様
| 型番 | WAT-240E-CB（P3.7） |
|---|---|
| イメージセンサー | 1/4型CMOSイメージセンサ |
| 総画素数 | 約32万画素 652（H）×504（V） |
| 有効画素数 | 約31万画素 648（H）×488（V） |
| 水平解像度 | 480TV本以上（画面中央） |
| セルサイズ | 5.6μm（H）×5.6μm（V） |
| 撮像方式 | RGB原色ベイヤ配列モザイクオンチップフィルタ |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | BNC-J端子 コンポジットビデオ 1.0Vp-p 75Ω（不平衛衡） |
| 最低照度 | 0.3Lux/F2.0（AGC ON=42dB） |
| S/N | 52dB以上（AGC ON=0dB γ=1.0） |
| AEモード | 1/60～1/100000秒 |
| ホワイトバランス | ATW（2500K～9000K） |
| AGC | 0～42dB |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 85IRE |
| 逆光補正 | ON |
| 電源電圧 | DC4.6～6.6V ※電源別売, 6V駆動用：WD-06（DC6V/1.8A） |
| 消費電力 | 0.66/110mA（DC6V時） |
| 動作温度 | -10～+50℃ |
| 動作湿度 | 95％RH以下（結露しないこと） |
| 保管温度 | -30～+70℃ |
| 保管湿度 | 95％RH以下（結露しないこと） |
| レンズマウント | M12 P=0.5 |
| 標準レンズ | 3720BC-12P（B）（f3.7mm/F4.5） |
| ケーブル長 | 330mm（※端子加工済み） |
| 寸法 | Φ17×49.1mm（ケーブル除く ※外形寸法図参照） |
| 重量 | 約28g |
| 保証期間 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- [WAT-230V2（G3.7）][WAT-240E-CB（G3.8）]の交換用レンズは、本製品にはレンズマウントの規格が異なるために使用できません。
- 2018年4月以降出荷分より、取扱説明書が同梱されません。メーカーホームページからのダウンロード対応となります。予めご了承ください。
