CP-M2の詳細

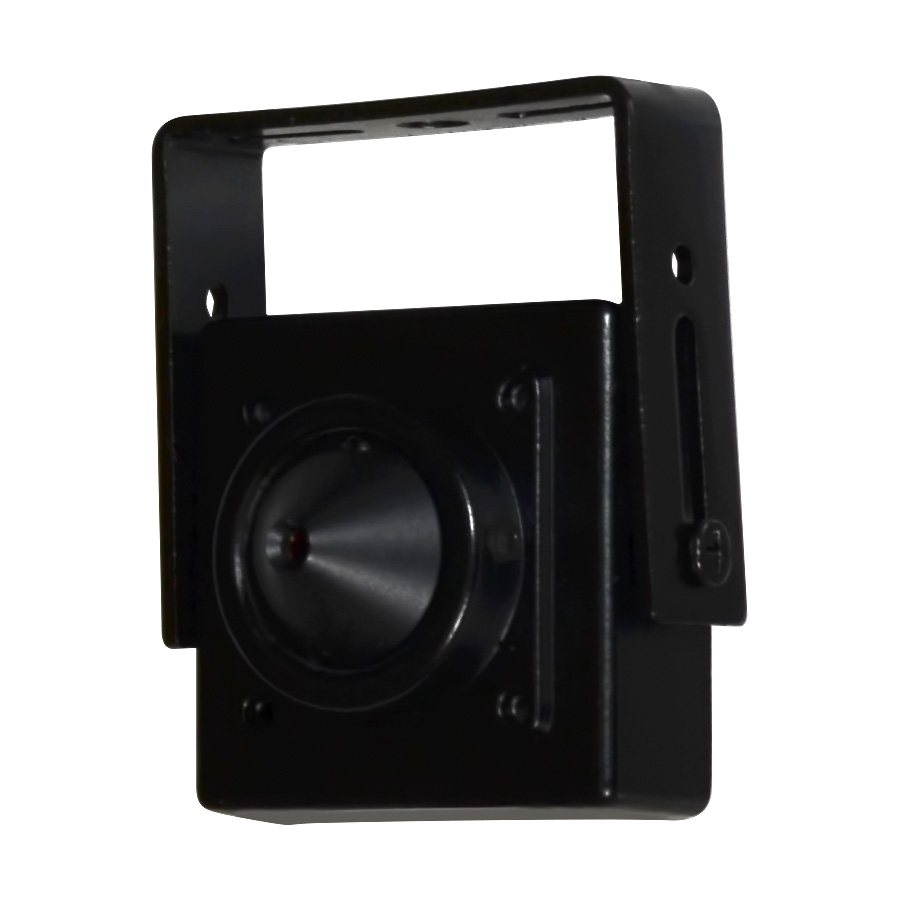

CP-M2の概要 CP-M2は、情報機器を多く手掛けるサンメカトロニクス社製の500万画素4in1小型ピンホールレンズ防犯カメラです。映像信号は、HD-TVI、HD-CVI、AHD、CVBS(アナログ)の4つの映像方式に対応した4in1タイプとなります。対応する機器への接続で高画質撮影が可能となる他、CVBS(アナログ)出力に切り替えて従来の録画機やモニター等にも接続が可能となります。映像信号や解像度は、リモコンを使ったOSDメニューで切替が可能です。ご使用になる環境に合わせて映像システムを選択してください。ボードレンズタイプ[CP-M1]もございます。(※本製品を使用するには映像システムや解像度に対応した機器が必要となります)交換用ケーブルのご用意も各種ございます。
-
500万画素1920P解像度
-
0.5Lux最低被写体照度
- レンズ固定ネジ
- ブラケット取付穴
側面 側面には両側にネジ穴があり、付属ブラケットを取り付ける事が出来ます。付属ブラケットの本体との固定ネジは紛失しないようにご注意ください。ボードレンズタイプと同様に固定ネジを緩めてピント調整を行う事が可能です。(※固定ネジは精密六角レンチ0.89mmにて緩める事が出来ます。別途、ご用意ください)
- カメラレンズ
正面 カメラレンズには、f3.7mmのメガピクセル対応のコーン型ピンホールレンズを採用しています。ボードレンズと異なり、カメラレンズが目立ちにくいのが特徴の一つです。
背面 背面にはケーブル接続用のジャックがございます。映像ケーブルは着脱式となっています。
- 映像出力端子
- DC12V入力端子
- OSDコントローラー
ケーブル接続 ケーブル先端のコネクタ部です。映像出力は全て共通の端子となっています。その他は電源入力部とリモコン入力部がございます。映像端子はBNC端子ですが、RCA端子への変換コネクタ[BNCP-RCAJコネクタ]が付属するので、BNC端子・RCA端子のどちらでも接続可能です。ケーブル長は、本体から分岐の箇所まで約65cm。分岐部分から端子部分まで、約13cmとなっております。(※手動計測の為、誤差がございます)また、交換用の【小型カメラ用ケーブル各種】ご用意ございます。
OSDコントローラー 本製品でのコントローラーはOSDメニュー操作時に使用します。内部の映像設定を変更する他、解像度や映像信号を切替える際にも使用します。(※本製品は映像信号を切替える際、OSDメニュー内部で切り替える必要がございます。レバーの操作のみでは映像信号を切替える事は出来ません。ご注意ください。)(※ご注文時期によりコントローラーは変更となる場合がございます。)
接続例 CP-M2の映像を映すにはディスプレイやハードディスクレコーダー(HDDレコーダー)に接続する必要があります。
映像信号の切り替えについて 本製品はOSDコントローラーでは映像信号を切替える事は出来ません。映像を見ながらOSDメニューにて操作を行う必要がございます。そのため、弊社ではCVBS(アナログ)信号に切替えた上で出荷をいたします。その上でご希望の映像信号に切り替えてご使用ください。ただし、一度、対応していない映像信号に切替えてしまうと、モニターに映像が映らないため、元に戻す事が困難となります。映像信号を切替える際には十分にご注意ください。(※解像度や映像信号を切り替えた際は同メニュー内の[APPLY SET(適応)]を実行する事で再起動が掛かり適応されます。実行せずにメニューを閉じた場合は変更の適応がされませんのでご注意ください)
寸法図
製品および主な付属品
- CP-M2カメラ本体
- OSDコントローラー
- カメラ用ブラケット
- ネジ一式
- BNCP-RCAJ変換コネクター
- DC12Vスイッチングアダプター
- 取扱説明書兼保証書
CP-M2の仕様
| 型番 | CP-M2 |
|---|---|
| 撮像素子 | 1/2.7インチ 5メガピクセル CMOS |
| 有効画素数 | 2688(H)×1944(V) |
| 操作方式 | プログレッシブスキャン |
| 解像度 | AHD時：4MP(1440P)または5MP(1920P)選択可, CHD(CVI)/THD (TVI)時：4MP（1440P）, CVBS時：950TVライン |
| S/N比 | 50dB |
| ビデオ出力 | AHD(4MP)16:9, CVBS 4:3 |
| レンズ | メガピクセルレンズ f3.7mm, コーン型ピンホールレンズ |
| ホワイトバランス | ATW, AWC-SET |
| シャッタースピード | AUTO, FLK(NTSC：1/30～1/50,000秒), FLK(PAL：1/25～1/50,000sec) |
| 感度調整 | AUTO(×6), ×2, ×4, ×6, ×8, ×10, ×20, ×25, ×30 |
| デイ＆ナイト | AUTO, COLOR, BW, EXT |
| 動体検知通知 | OFF, ON |
| 2DNR-3DNR | OFF, LOW, MIDDLE, HIGH |
| 逆光補正 | OFF, BLC |
| デジタルエフェクト | OFF, ミラー, V-FLIP, 回転 |
| RT, NRT | ON, OFF |
| D-WDR | ON, OFF |
| 言語 | JPN, ENGを含む、合計11言語から選択可 |
| OSD | OSDコントローラーにより設定変更可能 |
| 電源 | DC12V |
| 動作温度 | -10℃～50℃ |
| 保管温度 | -20℃～60℃ |
| 寸法 | 25×25×18.5(mm) |
| 重量 | 50g(ケーブル含む) |
| 保証 | 6ヶ月 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- 本製品の映像信号切替は、OSDメニュー内部にて行います。そのため、モニターにて映像確認を行いながら行う必要がございます。OSDコントローラーのみでは映像信号の切り替えは行なえません。
- 高画質での運用の場合、各映像システム及び解像度に対応する機器(レコーダーやモニター等)を使用する必要がございます。[AHD時：4MP(400万画素)または5MP(500万画素), CVI及びTVI時：4MP(400万画素)]
- 相性問題に関しましてはサポート対象外となります。
- CVBS(アナログ)信号へ切り替えた場合は、おおよそ41万画素程度の画質となります。
- CVBS(アナログ)での使用をご希望の場合、まず最初に4MP・5MP対応のレコーダーに接続し、CVBS(アナログ)出力を選択する必要があります。
- ディスプレイやHDDレコーダーの操作方法については、それぞれの取扱説明書をご覧ください。
-
