SC-IPC07P(WTW-IPC07P)の詳細
SC-IPC07P(WTW-IPC07P)の概要 SC-IPC07P(WTW-IPC07P)は、同軸ケーブル1本でPoE・PoE Plus対応イーサネット信号を伝送できる長距離伝送ユニットです。1台用送信部のWTW-IPT07P(SC-IPT07T)と1台用受信部のWTW-IPR07P(SC-IPR07P)の2つの製品からなるセット商品になります。本製品は、WTW-IPC3001E(SC-IPC3001E)の後継モデルにあたります。伝送可能距離は、5CFB同軸ケーブル使用時に1,000m伝送に対応。通常のイーサネットでは100mまでしかできない伝送距離を本製品は、途中にリピーターを入れることなく長距離伝送が可能です。

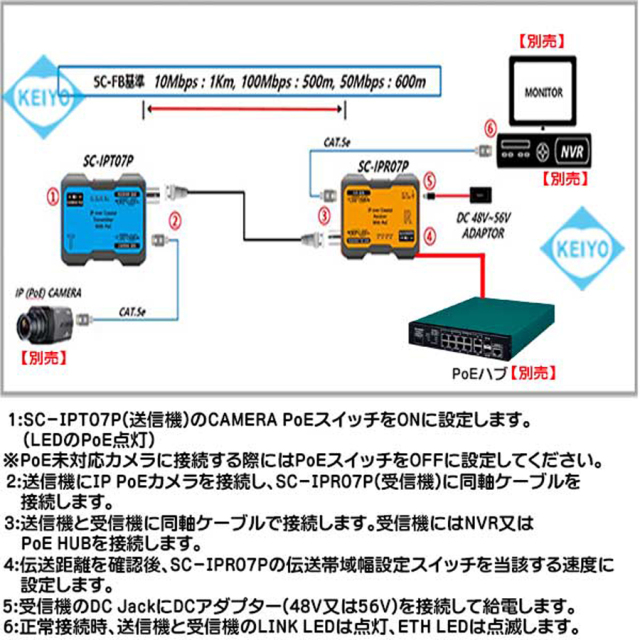

電源とイーサネットを同軸ケーブルで伝送 PoE/PoE Plusを使用したイーサネット信号を同軸ケーブル(5CFB以上推奨)で伝送します。既存アナログカメラから、IPカメラへの更新の際に同軸ケーブルを有効活用できます。屋外のアクセスポイント設置にも便利です。
最大100Mbpsの高速伝送で高ビットレート映像の伝送に対応 5CFB以上の同軸ケーブルで1,000m配線時も最大10Mbpsの通信速度を実現します。データ容量が多い高解像度・高フレームレートのネットワークカメラ映像をスムーズに伝送することができます。
1000m先にあるIPデバイス等のPoE受電機器の電力供給に対応 1000m先まで、データ信号と一緒に電力を供給できます。(※供給できる電力はご使用のケーブル・配線距離により異なります)
Auto MDI/MDIX機能対応 MDI・MDI-Xを自動で切替ができるため、接続機器や接続ケーブル(ストレート・クロス)を区別してなくても相互通信が可能です。
様々な機器で使用できる送信側PoEオン/オフ機能 送信側ユニット SC-IPC07P(WTW-IPC07P)はカメラ側のPoE機能のオン/オフに対応しております。カメラ自身にACアダプターを接続するモデルの際も、本機器と組み合わせて使用する事で、同軸ケーブルによる長距離伝送用途にご利用いただけます。
サージ保護回路内蔵 長距離配線は、山間部や高所等の落雷リスクのある場所へ設置するシチュエーションがどうしても多くなりがちです。本製品は、サージ保護回路が搭載されておりますので別途、サージキラーを用意することなく万が一の落雷リスクにも備えることができます。
寸法図

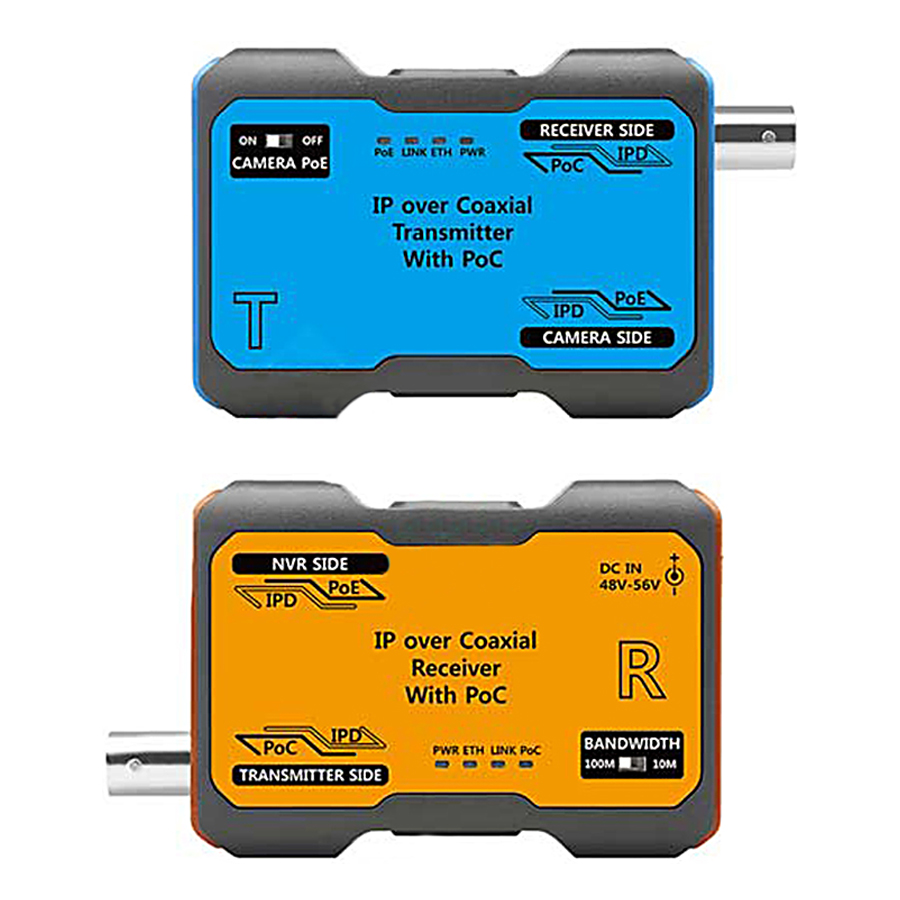

製品および主な付属品
- IPT07E(カメラ側モジュール)
- IPR07E(ネットワーク側モジュール)
- 取付用ブラケット×2
- DC48Vアダプター
- ACケーブル
- 取扱説明書兼保証書(写真非掲載)
SC-IPC07P(WTW-IPC07P)の仕様
| 型番 | SC-IPC07P(WTW-IPC07P) |
|---|---|

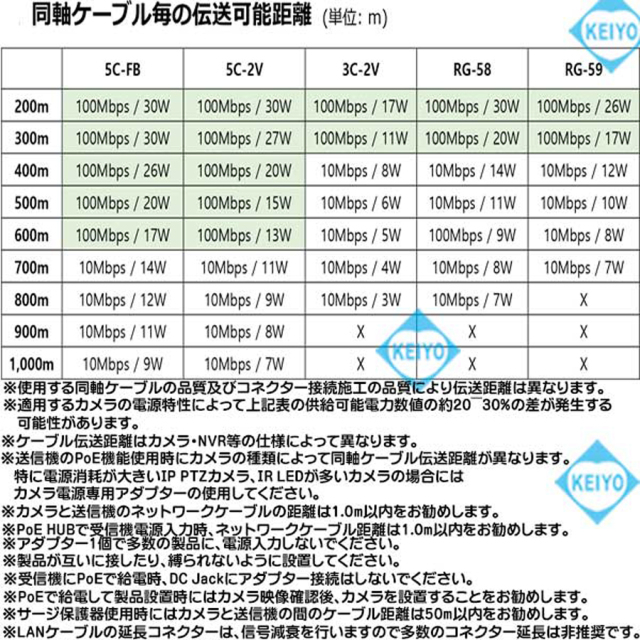

| 伝送距離(5CFB使用時) | 1,000m(5CFB 10Mbps), 600m(5CFB 50Mbps), 500m(5CFB 100Mbps) |
| [カメラ側ユニット]の仕様 | |
|---|---|
| 電源入力 | PoC(IPR07PからPoCで電源入力) |
| 電源出力 | Non Standard PoE(Type Bのみ, PoE SW On/Off 可能) |
| PoE出力 | PHY Rate 100Mbps |

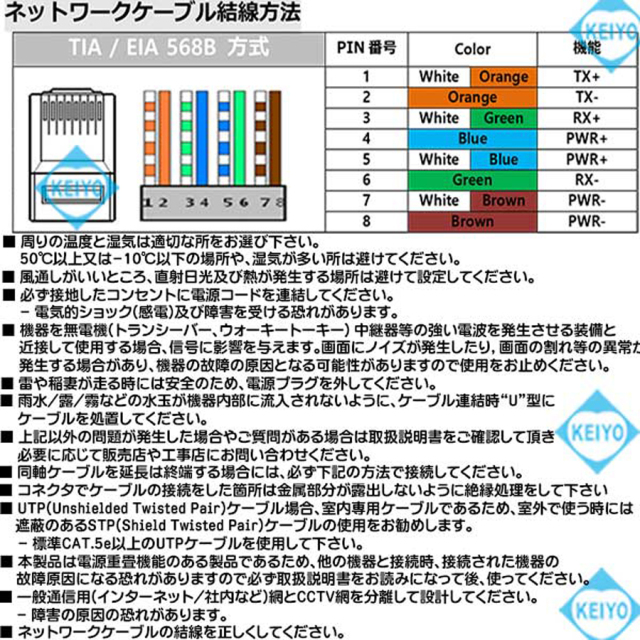

| 接続端子 | BNC-J 75Ω[受信機側], RJ-45(TIA/EIA568B Type)[カメラ側] |

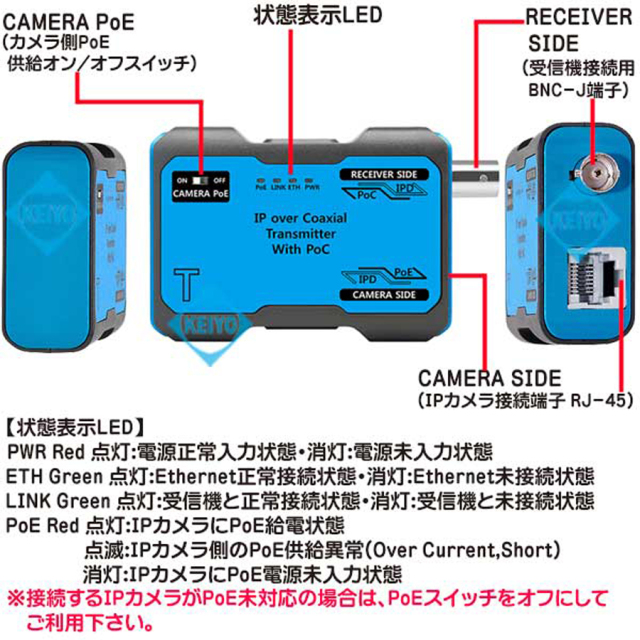

| LED状態表示 | PWR：赤・ETH：緑・LINK：緑・PoE：赤 |
| カメラPoEスイッチ | スライドスイッチ |
| 動作温度/動作湿度 | -10℃〜+50℃・0〜80%RH |
| 材質 | ABS難燃 |
| 外寸 | 90W×55H×24Dmm |
| 重量 | 約60g |
| 保証 | 1年間 |
| [ネットワーク側ユニット]の仕様 | |
|---|---|
| 電源入力 | DC 48〜56V/1.04Aアダプター又はPoEスイッチ(IEEE 802.3at) |
| 電源出力 | PoC(48V)・30W(最大) |
| 消費電流 | 最大DC48V/900mA |
| 最大伝送距離(5CFB使用時) | 1,000m(5CFB 10Mbps), 600m(5CFB 50Mbps), 500m(5CFB 100Mbps) |
| 伝送速度 | PHY Rate 100Mbps |
| 接続端子 | BNC-J 75Ω[送信機側], RJ-45(TIA/EIA568B Type)[NVR側], DC48V IN：DC-JACK |

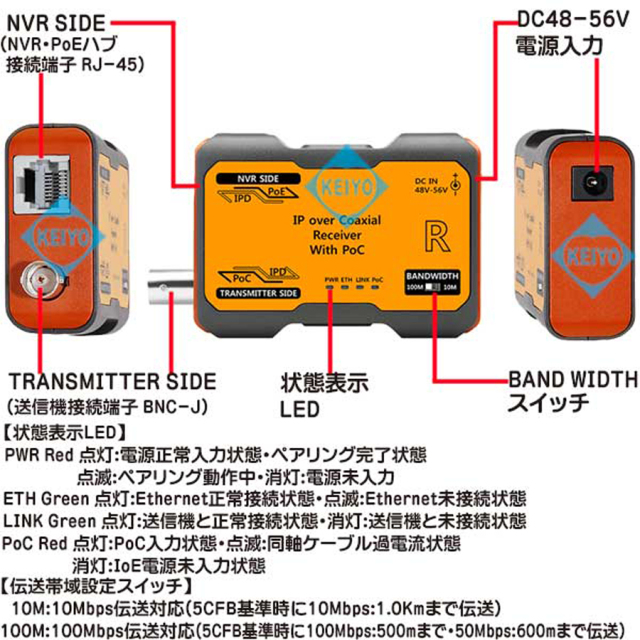

| LED状態表示 | PWR：赤・ETH：緑・LINK：緑・PoE：赤 |
| 動作温度/動作湿度 | -10℃〜+50℃・0〜80%RH |
| 材質 | ABS難燃 |
| 外寸 | 90W×55H×24Dmm |
| 重量 | 約60g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 伝送距離、カメラ側電源出力は使用するケーブルなどにより変化します。
- リンクケーブルにはDC48Vの電圧がかかります。IPC07以外の機器を接続した場合は感電や故障の原因となりますのでご注意ください。
- リンクケーブルの途中にはケーブル補償器・ビデオトランスなど、電流を遮断する機器を設置することはできません。
-
発送目安3~5営業日
-
保証期間1年間
-
送料11,000円以上で送料無料
