VDS-6700の詳細
VDS-6700の概要 VDS-6700は、ケーブル1本でAHD/HD-TVI/HD-CVI/CVBS信号の映像・電源を伝送できる、マルチフォーマット対応重畳型ユニットセットです。【※姉妹品に、同軸ケーブル1本でAHD/HDTVI/HDCVI/CVBS信号のカメラ2台分の映像・電源を伝送できる、マルチフォーマット対応重畳型ユニットセット[VDS-6500(VD-6500)]、AHD信号用800m伝送対応映像/電源信号重畳ユニット[VDS-6200(VDS6200)]もございます】伝送可能距離は、5CFB同軸ケーブル使用時にカメラ映像とカメラ電源(2系統合計最大1.0A)を最大500mまで重畳伝送します。高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。映像方式がマルチフォーマット対応になった事によりAHD・TVI・CVI・CVBSの各種カメラ信号伝送が可能。工夫次第で本製品の活用できる状況はとても多く、万能な商品となっております。

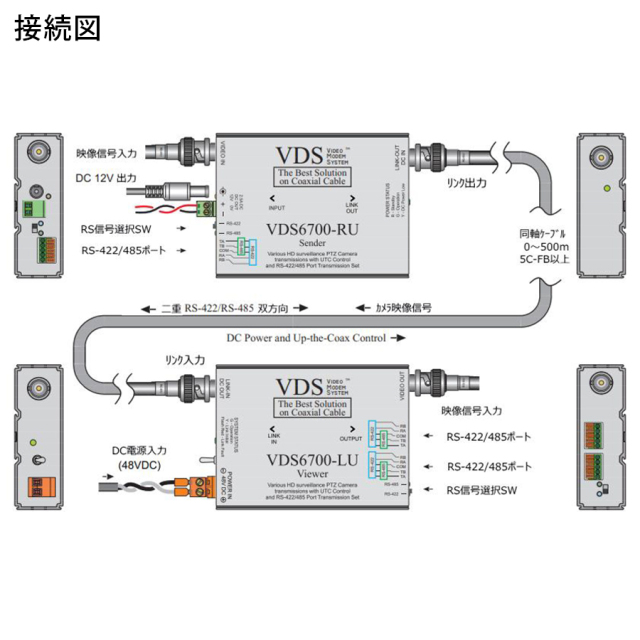

1本の同軸ケーブルでアナログハイビジョン信号・電源を伝送 映像信号と電源信号を1本の同軸ケーブルで、伝送可能です。使用できるケーブルは、5C-2V/5C-FBになります。(※3C2V使用不可)対応しているアナログハイビジョン信号は、2.0MPまでになります。接続する信号は、混在してもご利用いただけます。
UTC対応カメラのOSD調整が可能 対応カメラとレコーダーを組み合わせることで、レコーダー上からカメラOSD調整・レンズ調整等が可能になりました。HDTVI(UTC)・HDCVI(UTC)・AHD(A-CP)の各種方式に対応しています。(※デバイスによっては、ご利用いただけない場合もございます)
最長500mに対応する長距離伝送 5C-FB使用時：最長500mの長距離伝送に対応しています。高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。
製品および主な付属品

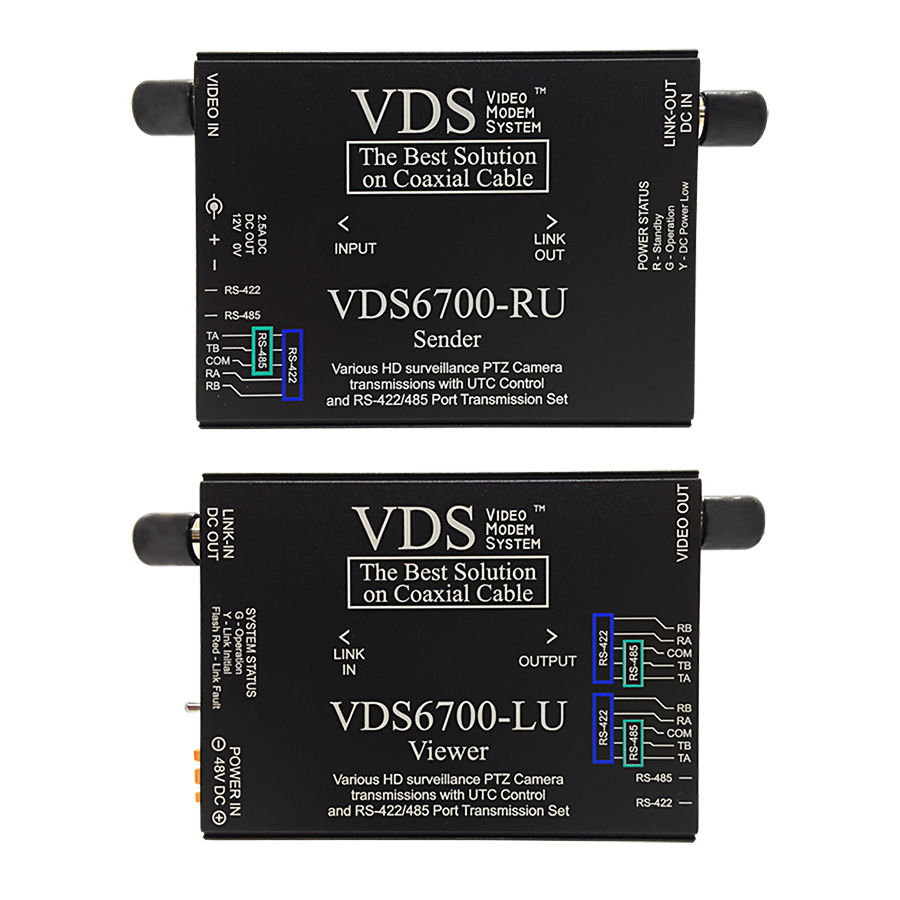

- VDS-6700-RU(送信機)本体
- VDS-6700-LU(受信機)本体
- ネジ類
- 専用端子台
- 取付金具×4
- 専用ACコード
- 専用アダプター
- カメラ接続用電源ケーブル
- 取扱説明書兼保証書(写真非掲載)
VDS-6700の仕様
| VDS6700-RU(送信ユニット) | |
|---|---|
| 映像入力 | AHD, HD-TVI, HD-CVI, CVBS 1.0Vp-p 75Ω(BNC) 最大解像度 4MP対応 |
| DC電源出力 | DC12V 30W(2.5A) PTB2ピン/DCプラグ両対応 |
| データー出力LED | 点灯 |
| データ出力 | S485/422(スイッチで選択) ボーレート：600～64Kbps PTB4ピン |
| データLED | RS485/422 |
| リンク出力 | BNC |
| リンクLED | 赤：スタンバイ 緑：動作中 黄色：DC電源低下 |
| 外形寸法 | 100(L)×75(W)×26.75(H)mm |
| 重さ | 225g |
| VDS6700-LU (受信ユニット) | |
|---|---|
| リンク入力 | BNC |
| DC電源入力 | PTB2ピン(5.0mmピッチ) |
| 映像出力 | 1.0Vp-p 75Ω(BNC) |
| ビデオ帯域 | 60MHz |
| データ入力 | RS485/422(スイッチで選択) ボーレート：600～64Kbps PTB4ピン |
| システム状態LED | 緑：動作中 黄色：リンク初動作 赤点滅：リンクエラー |
| 外形寸法 | 100(L)×75(W)×26.75(H)mm |
| 重さ | 225g |
| 伝送可能距離 | RG6U使用時：最大500m |
| 電源アダプター | |
|---|---|
| 入力電圧 | AC100V-240V |
| 出力電圧 | DC48V/1.25A |
| 消費電力 | 1.6A 60W |
| 外形寸法 | 48W×30H×123Lmm |
| ケーブル長 | DC側：約1.8m ACコード：約1.5m |
| 重量 | 約270g+ACコード150g(合計420g) |
| 使用環境 | -10〜45℃, 20〜90%RH(結露不可) |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 伝送距離はケーブル・コネクタの品質によって短くなる場合があります。
- 上記仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。
- リンクケーブルには最大48Vの電圧がかかります。VDS-6700以外の機器を接続した場合は、故障の原因となります。
- リンクケーブルにはケーブル補償器、避雷器などの電流を遮断する機器を設置することができません。
- 既存配線を利用する場合、ケーブル品質、経年劣化、環境・配線方法などにより映像が正常に出力されないことがあります。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。相性問題は保証の対象外となります。当店での、システム一式の同時購入を推奨します。
-
