TTP111HDPKの詳細

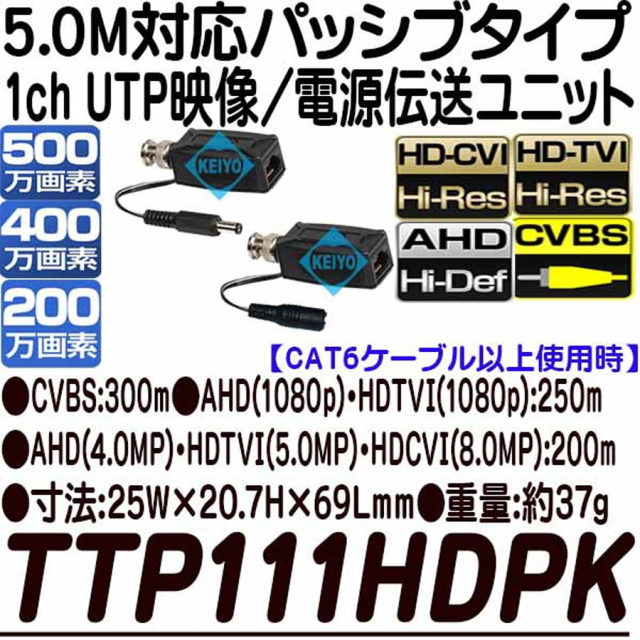

TTP111HDPKの概要 TTP111HDPKは、各種アナログハイビジョン信号に対応した、1ch映像信号/電源用UTP伝送ユニットです。対応機器と組み合わせることで、高画質・低コストに映像伝送が可能になります。接続可能なカメラは、最大5.0MP解像度までのHDTVI/AHD/HDCVI/CVBS(アナログ)方式カメラになります。(※配線可能距離は、カメラ方式・消費電流により異なります)本システムを使用する事で、映像と電源の配線が必要な2ケーブルカメラを、Cat5eまたはCat6規格のLANケーブル1本で使用運用可能なワンケーブル仕様に変更できるコストパフォーマンスのよい、伝送ユニットセットです。(※姉妹品に、10cmBNC・DCケーブルタイプセット[TTP111HDP-LK]もございます)

アナログハイビジョン信号対応アナログハイビジョン信号のHDTVI/AHD/HDTVI方式に対応しています。複数の信号に対応しておりますので、カメラ選択肢の幅が広がります。

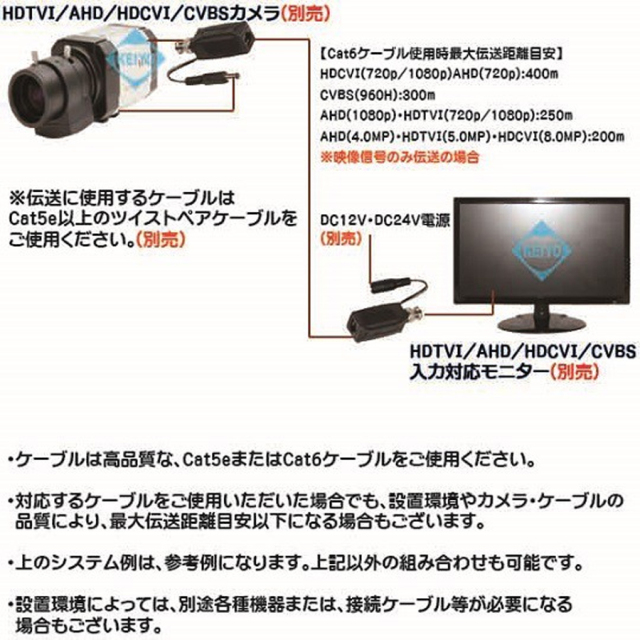

1本のLANケーブルでアナログハイビジョン各種信号・電源を高品位伝送カメラ1台の映像信号と電源信号を1本のLANケーブルで、伝送可能です。使用できるケーブルは、CAT5e・CAT6になります。(※ケーブルの品質により伝送距離が変わってくるため高品質なケーブルをご利用下さい)

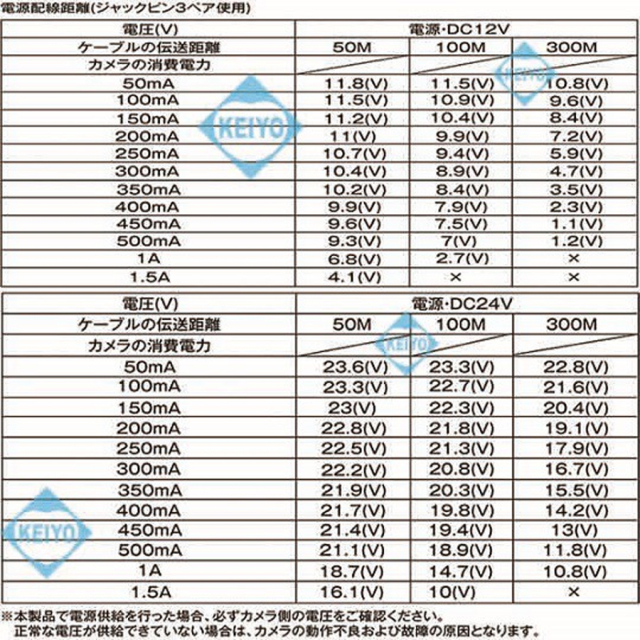

最大300mの映像信号を伝送映像信号のみ伝送時は、最大300mまで伝送可能です。(※電源も合わせて伝送する際は、カメラの消費電力・入力電圧により配線可能距離は異なります。配線距離目安表をご参照下さい)

寸法図

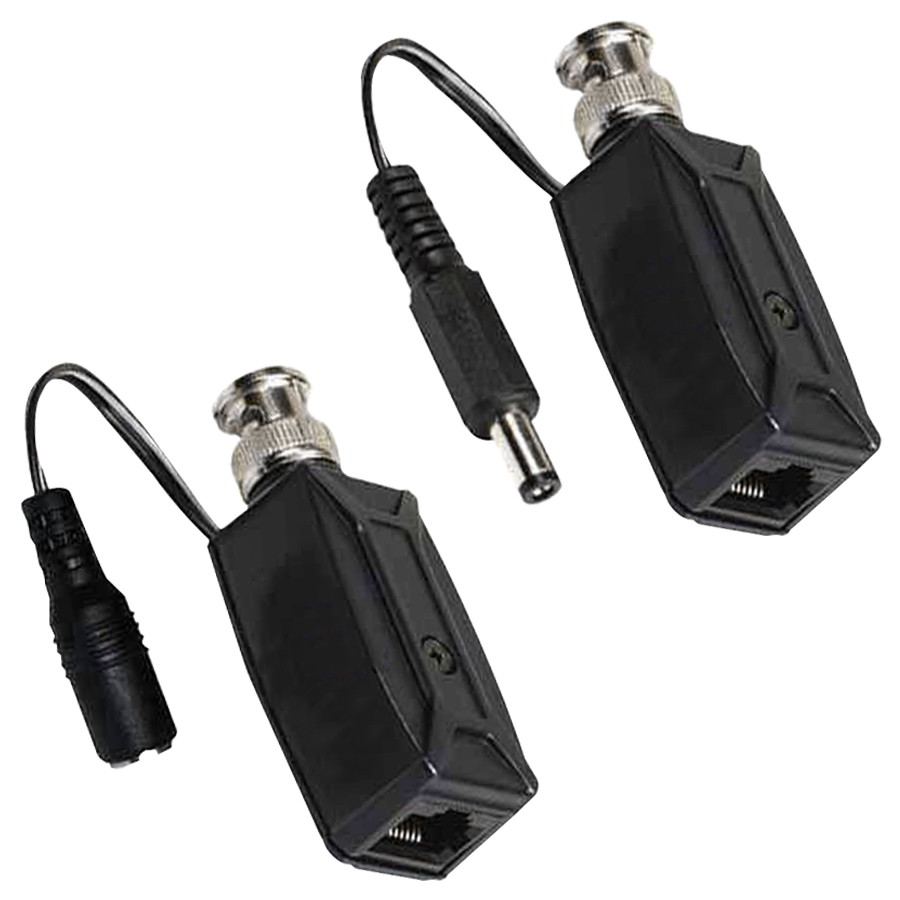

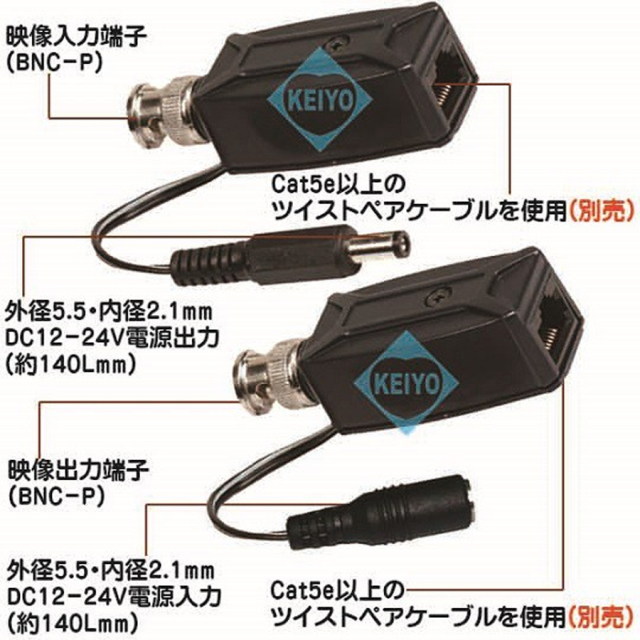

製品および主な付属品

TTP111HDP(送信部)×1
TTP111HDPJ(受信部)×1

TTP111HDPKの仕様

TTP111HDP(送信部)
映像入力信号	アナログハイビジョン信号(HDTVI/AHD/HDCVI) 75Ω BNC-Pコネクタ
映像解像度	8.0MP(HDCVI), 5.0MP(HDTVI), 4.0MP(AHD), 2.0MP(HDTVI/AHD/HDCVI), 720p(HDTVI/AHD/HDCVI), 960H(CVBS)
電源出力	最大DC12V, DC24V(※接続アダプターにより異なる)
電源コネクタ	5.5Φ DCプラグ(2.1mm) センタープラス
リンク出力	RJ-45 100Ω
動作可能温度	0℃〜+55℃
送信部寸法	25W×20.7H×69Lmm
送信部重量	約37g

TTP111HDPJ(受信部)
映像入力信号	アナログハイビジョン信号(HDTVI/AHD/HDCVI) 75Ω BNC-Pコネクタ
電源入力	DC12Vアダプター(別売)
電源コネクタ	5.5Φ DCジャック(2.1mm) センタープラス
リンク出力	RJ-45 100Ω
動作可能温度	0℃〜+55℃
送信部寸法	25W×20.7H×69Lmm
送信部重量	約37g

共通仕様
バンド幅	50Hz〜60MHz
伝送距離(映像信号のみ)	HDTVI/AHD：300m, HDTVI：250m
静電気保護回路	30KV(Air), 15KV(Contact)：IEC61000-4-2
サージ保護	40A(5/50ns：IEC6100-4-4)
サージ応答速度	1ns以下

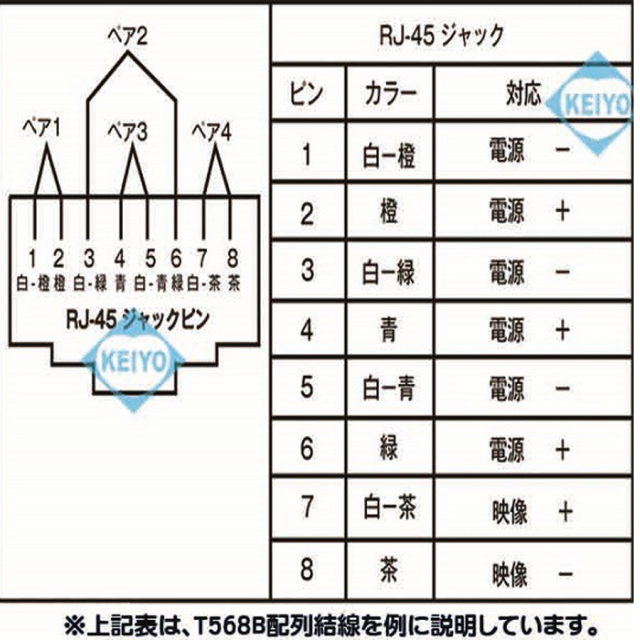

使用ケーブル	ストレートLANケーブル, 4ペア8芯ツイストペアケーブル
