VDS-6500(A)の詳細
VDS-6500の概要 VDS-6500(A)は、同軸ケーブル1本でAHD/HDTVI/HDCVI/CVBS信号のカメラ2台分の映像、電源を伝送できる、マルチフォーマット対応重畳型ユニットセットです。【※姉妹品に、AHD信号用800m伝送対応映像/電源信号重畳ユニット[VDS-6200(VDS-6200)]もございます】伝送可能距離は、5CFB同軸ケーブル使用時にカメラ映像とカメラ電源(2系統合計最大1.0A)を最大500mまで重畳伝送します。高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。映像方式がマルチフォーマット対応になった事によりAHD・HDTVI・HDCVI・CVBSの各種カメラ信号伝送が可能。工夫次第で本製品の活用できる状況はとても多く、万能な商品となっております。

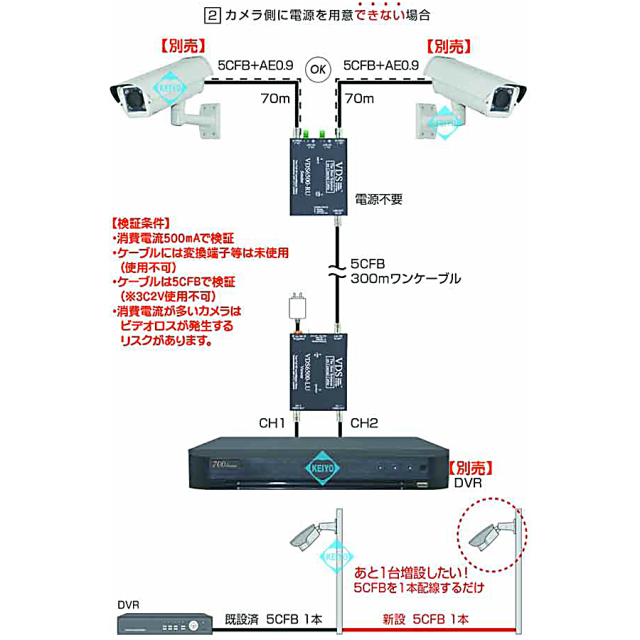

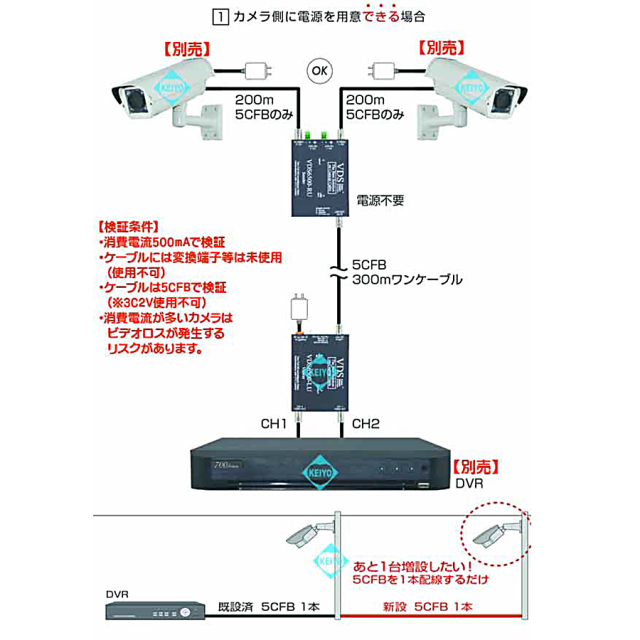

1本の同軸ケーブルで2系統アナログハイビジョン信号・電源を伝送 カメラ2台の映像信号と電源信号を1本の同軸ケーブルで、伝送可能です。使用できるケーブルは、5C-2V/5C-FBになります。(※3C2V使用不可)対応しているアナログハイビジョン信号は、2.0MPまでになります。接続する信号は、混在してもご利用いただけます。
UTC対応カメラのOSD調整が可能 対応カメラとレコーダーを組み合わせることで、レコーダー上からカメラOSD調整・レンズ調整等が可能になりました。HDTVI(UTC)・HDCVI(UTC)・AHD(A-CP)の各種方式に対応しています。(※デバイスによっては、ご利用いただけない場合もございます)
最長500mに対応する長距離伝送 5C-FB使用時：最長500mの長距離伝送に対応しています。高周波の搬送波に載せて映像を伝送するため、ノイズに強い映像伝送が可能です。
2系統合計DC12V/3,500mAの高出力伝送対応 本製品は、従来品よりも高い電源出力に対応しており2台合計最大DC12V/3,500mA以下のカメラにご利用いただけます。(※電源出力は、配線距離により異なります)
製品および主な付属品

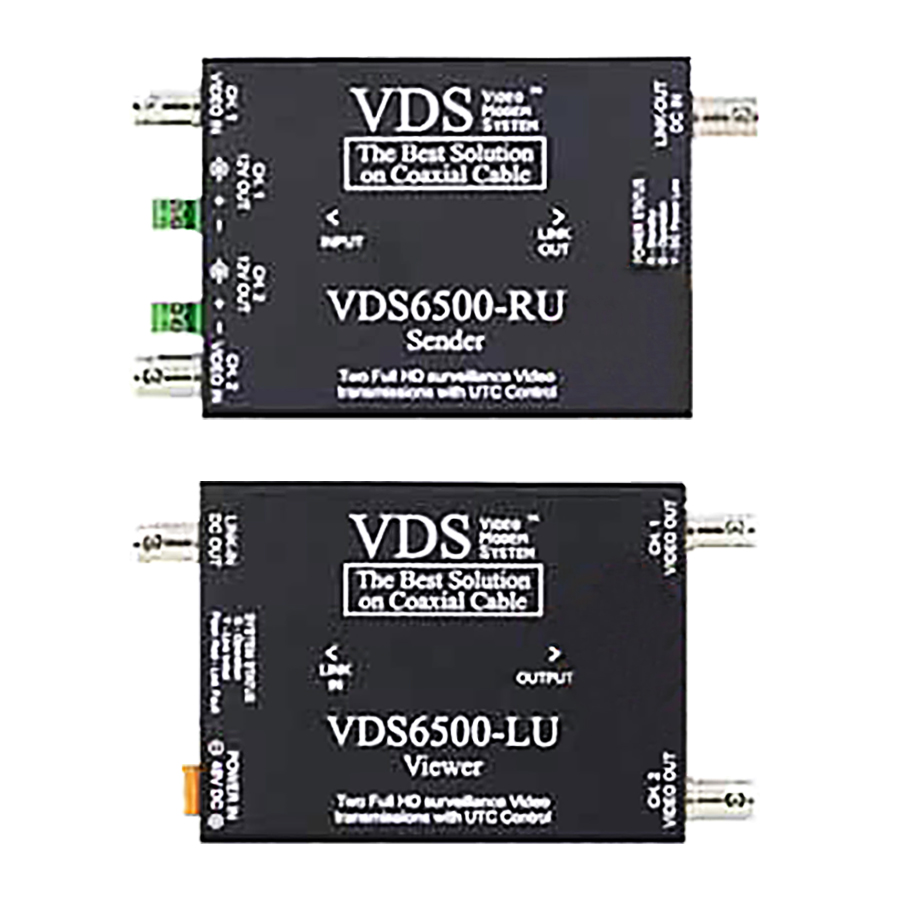

- VDS-6500(A)-RU(送信機)本体
- VDS-6500(A)-LU(受信機)本体
- DC48Vアダプター
- ACケーブル
- 取付金具×4
- ネジ類
- カメラ接続用電源ケーブル(1.0m)×2
- 取扱説明書兼保証書
VDS-6500(A)の仕様
| 型番 | VDS-6500(A)【VDS6500(A)】 |
|---|---|
| 対応信号フォーマット | AHD, HDTVI, HDCVI, CVBS(最大1080Pまで) |
| 伝送距離(リンクケーブル長)【5CFB使用時】 | 400m(DC12V/合計2.5A出力時), 300m(DC12V/合計3.0A出力時), 200m(DC12V/合計3.5A出力時), 100m(DC12V/合計4.0A出力時)(※電流値は、2chの合計値になります。各チャネル個別では、最大2.5Aまでです) |
| VDS6500(A)-R Sender(送信ユニット) | |
|---|---|
| 映像入力信号 | 1.0Vp-p 75Ω コンポジットNTSC/PAL |
| 音声入力信号 | - |
| アラーム信号入力 | - |
| RS-485信号 | - |
| 電源出力 | DC12V/最大3.5A(2系統合計) |
| 映像伝送周波数帯域 | 45.0MHz |
| 消費電力 | 約8.0W(送受信機合計) |
| 映像入力端子 | BNC-J×2 |
| 音声入力端子 | - |
| アラーム入力端子 | - |
| RS-485入力端子 | - |
| 電源出力端子 | PTB2ピン(3.5mmピッチ)・またはDC2.1mm |
| リンク接続端子 | BNC-J |
| 外寸 | 100W×75H×25Dmm |
| 重さ | 190g |
| 保証期間 | 1年間 |
| VDS6500(A)-L Viewer(受信ユニット) | |
|---|---|
| 映像出力信号 | 1.0Vp-p 75Ω コンポジットNTSC/PAL |
| 音声出力信号 | - |
| アラーム信号出力 | - |
| RS-485出力信号 | - |
| 映像出力端子 | BNC-J×2 |
| 音声出力端子 | - |
| アラーム出力端子 | - |
| RS-485出力端子 | - |
| リンク接続端子 | BNC-J |
| 電源入力 | PTB2ピン(5.0mmピッチ) |
| リンク異常警告 | - |
| 外寸 | 100W×75H×25Dmm |
| 重さ | 190g |
| 保証期間 | 1年間 |
| 電源アダプター | |
|---|---|
| 入力電圧 | AC100V-240V 50/60Hz |
| 出力電圧 | DC48V/1.25A(最大60W) |
| 外形寸法 | 2W×125H×25Dmm(DCケーブル長：1.5m) |
| 重量 | 約630g(ACケーブル含む) |
| 使用環境 | -10〜45℃, 20〜90%RH(結露不可) |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 伝送距離はケーブル・コネクタの品質によって短くなる場合があります。
- 上記仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。
- リンクケーブルには最大48Vの電圧がかかります。VDS-6500以外の機器を接続した場合は、故障の原因となります。
- リンクケーブルにはケーブル補償器、避雷器などの電流を遮断する機器を設置することができません。
- 既存配線を利用する場合、ケーブル品質、経年劣化、環境・配線方法などにより映像が正常に出力されないことがあります。
- AHD信号は、相性問題により正常に映らない場合やノイズ等が、のる場合がございます。相性問題は保証の対象外となります。当店での、システム一式の同時購入を推奨します。
-
