AXC-MHC01(SC-MHC01)の詳細
AXC-MHC01(SC-MHC01)の概要 AXC-MHC01(SC-MHC01)は、アナログハイビジョン信号のHDTVI・AHD・HDCVI信号をHD-SDI・EX-SDI信号に変換できる2.0MP対応コンバーターです。【※姉妹品に、HD-SDI・EX-SDI→AHDコンバーターAXC-HAC01E(SC-HAC01E)もございます】本システムを使用する事で、以前に比べてカメラ機材が少なくなってきたHD-SDIカメラの代わりに、主流になりつつあるアナログハイビジョン方式のHDTVI・AHD・HDCVIカメラを、HD-SDI・EX-SDI入力対応モニター、録画機等へ接続可能にする、コンバーターになります。
アナログHD各種信号をSDI出力に変換 200万画素カメラ1台のHDTVI・AHD・HDCVI入力信号をHD-SDI・EX-SDI映像信号出力へ変換して、伝送可能です。使用できるケーブルは、5CFB以上になります。対応しているアナログハイビジョン信号出力は、1080pまでになります。
3つのSDI方式に対応するディップスイッチ搭載 AXC-MHC01(SC-MHC01)から出力されるSDI信号は、HD-SDIの他にEX-SDI(1.0)・EX-SDI(2.0)にも対応します。本体のディップスイッチを使って、出力信号は切替ができますのでご使用になる機器環境に合わせて、方式を選択して下さい。

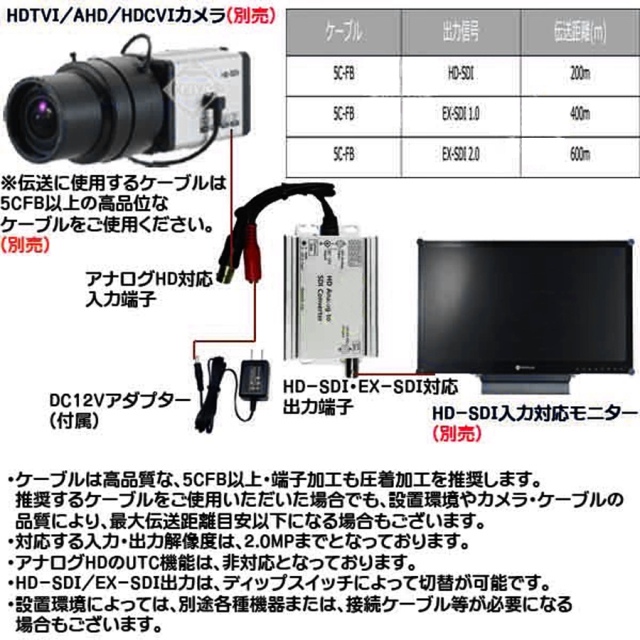

最長600mに対応する長距離伝送 5CHFBT使用時EX-SDI(2.0)：最長600mの長距離伝送に対応しています。※ご使用になるケーブル・コネクタ品質によって、伝送距離は変化します。※既存配線を利用する場合、ケーブル・コネクタ品質、経年劣化、環境・配線方法などにより映像が正常に出力されないことがあります。

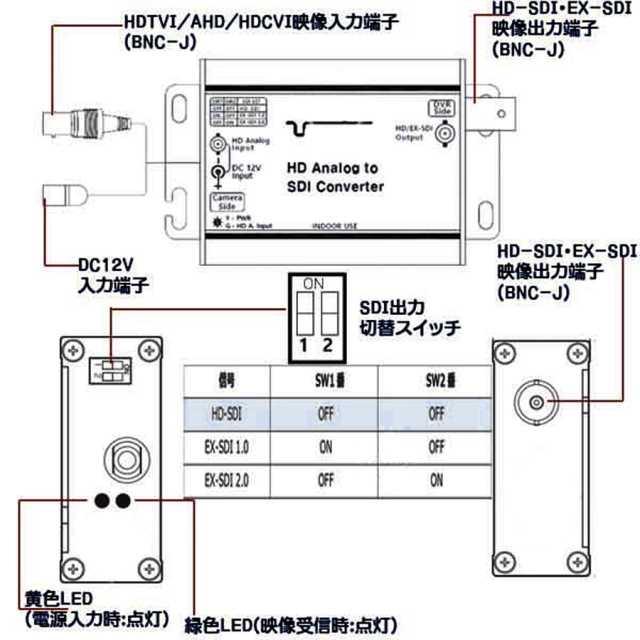

寸法図
製品および主な付属品

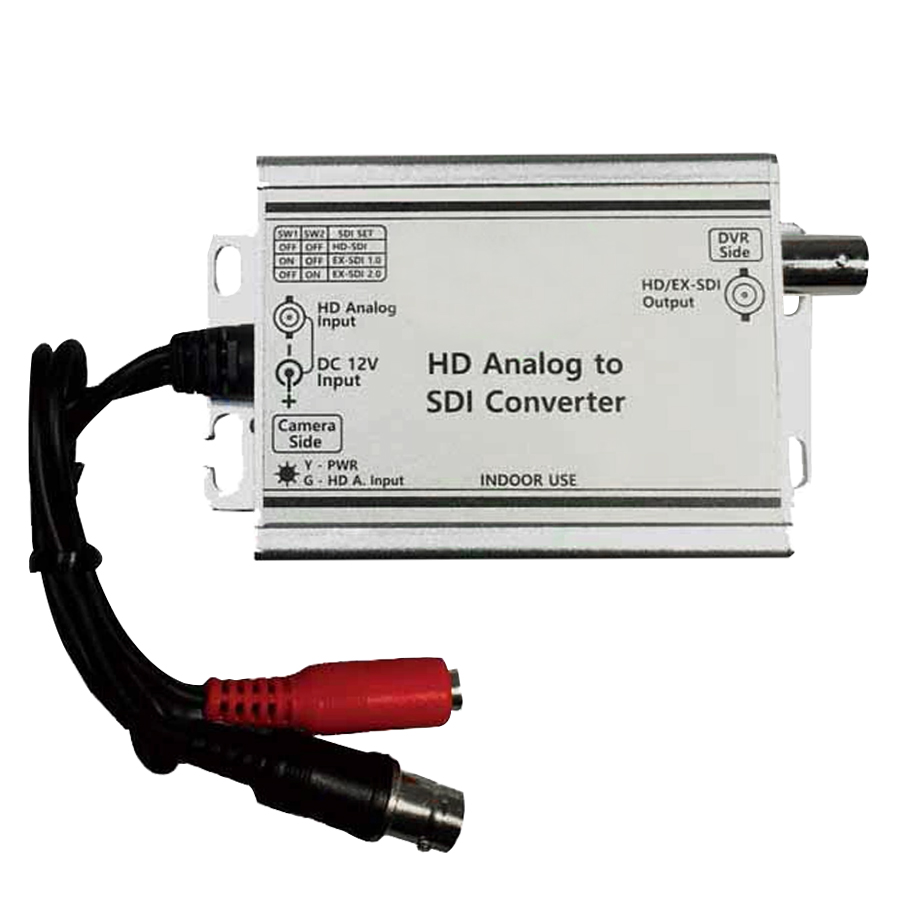

- AXC-MHC01(SC-MHC01)本体
- DC12V/1.0Aアダプター
- 日本語取扱説明書兼保証書(写真非掲載)
AXC-MHC01(SC-MHC01)の仕様
| 型番 | AXC-MHC01(SC-MHC01) |
|---|---|
| 映像信号入力 | 2.0MP HDTVI, AHD, HDCVI方式(自動選択) |
| 映像出力信号 | HD-SDI, EX-SDI(切替可) |
| 対応解像度 | 1920×1080p：25, 30fps 1280×720p：25, 30, 50, 60fps |
| 入力電源 | DC12V/0.5A |
| 制御信号 | - |
| LED表示(緑色点灯) | 緑色点灯：信号受信 緑色消灯：信号未入力 |
| LED表示(電源) | 黄色点灯：電源ON 黄色消灯：電源OFF |
| 接続ポート | HDTVI・AHD・HDCVI入力：BNC-P(75Ω) HD-SDI・EX-SDI出力：BNC-J(75Ω) 入力電源：DC2.1Φ-J |
| 動作環境温度 | -10℃〜+50℃ |
| 動作環境湿度 | RH 0〜80% |
| 電源 | DC12V/1.0A(アダプター付属) |
| 寸法 | 約97W×25H×60Dmm |
| 重量 | 約122g |
| 材質 | アルミニウム |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 既存配線を利用する場合、ケーブル品質、経年劣化、環境・配線方法などにより映像が正常に出力されないことがあります。
-
