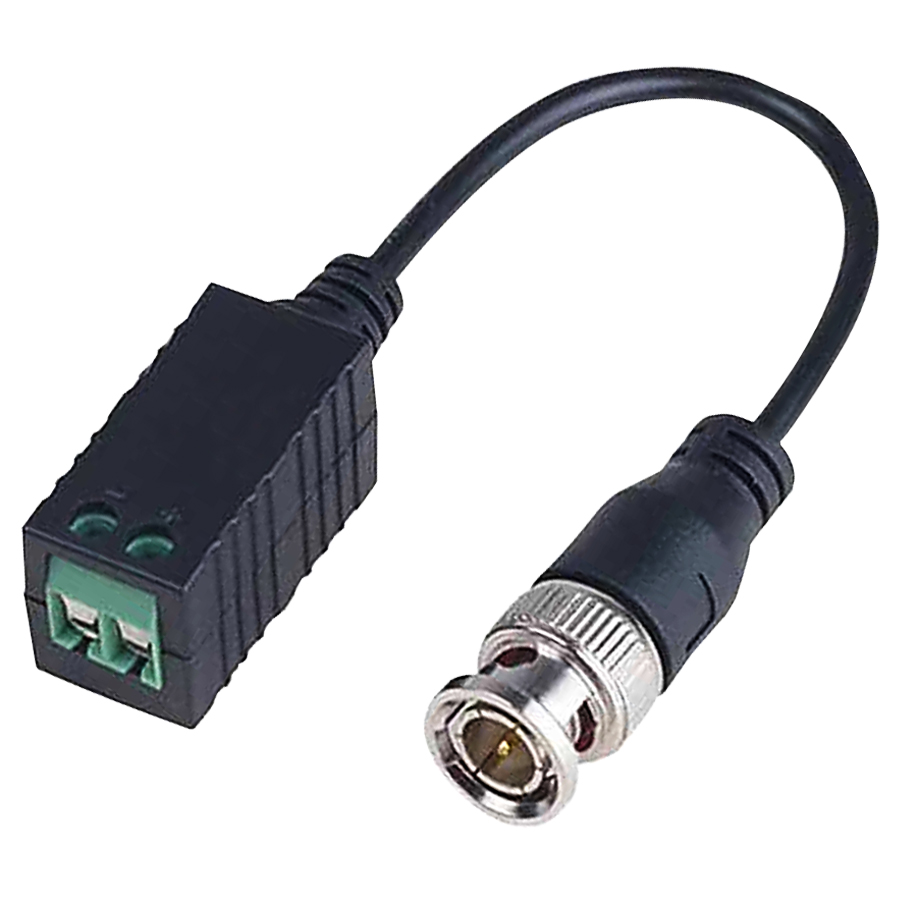

TTP111HDL | HDTVI/AHD/HDCVI対応1chパッシブタイプUTP映像伝送ユニット【防犯カメラ】【監視カメラ】

価格:	¥1,320 (税込)
	[ポイント還元 13ポイント～]

販売期間：
数量:	個
在庫:	通常納期

返品についての詳細はこちら

TTP111HDLの詳細

TTP111HDLの概要 TTP111HDLは、各種アナログハイビジョン信号に対応した 1ch映像信号用UTP伝送ユニットです。対応機器と組み合わせることで、高画質・低コストに映像伝送が可能になります。(※単体ではご利用いただけません。対応機器との組み合わせが必要)接続可能なカメラは、最大5.0MP解像度までのHDTVI/AHD/HDCVI CVBS(アナログ)方式カメラになります。(※配線可能距離は、カメラ方式・使用ケーブルにより異なります)本製品を使用する事で、Cat5eまたはCat6規格のLANケーブル1本で高画質に長距離伝送が可能になる、コストパフォーマンスのよい映像用UTP伝送ユニットです。

アナログハイビジョン信号対応アナログハイビジョン信号のHDTVI/AHD/HDTVI方式に対応しています。複数の信号に対応しておりますので、カメラ選択肢の幅が広がります。従来のCVBS(アナログ)方式にも、ご利用いただく事が可能です。(※方式により、対応解像度・伝送可能距離が異なります)

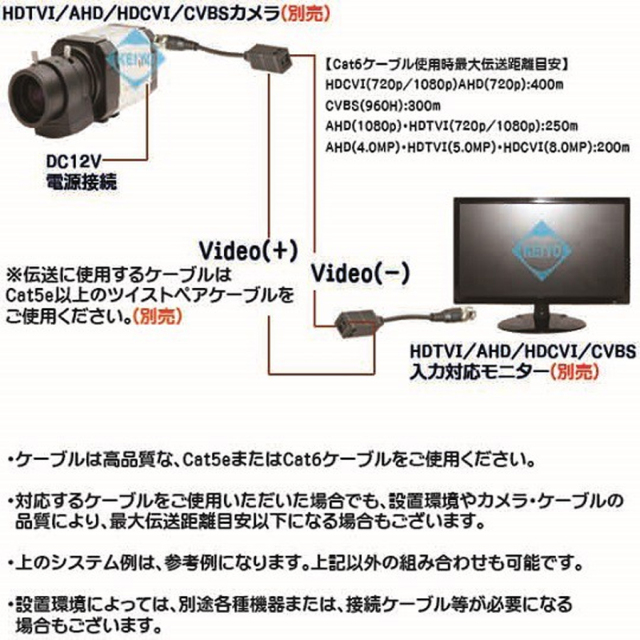

1本のLANケーブルでアナログハイビジョン各種信号を高品位伝送 TTP111HDLは、LANケーブルの1ペアを使用して映像信号を伝送します。使用できるケーブルは、CAT5e・CAT6になります。(※ケーブルの品質により伝送距離が変わってくるため高品質なケーブルをご利用下さい)

最大300mの映像信号を伝送 Cat6ケーブル使用時、CVBS信号を伝送する場合は300mの映像伝送に対応します。(※設置環境や、ケーブル品質により距離が短くなる場合もございます)

システム拡張が可能な設計方式 TTP111HDLは、対応している同シリーズの製品と組み合わせた運用にも対応しております。同製品を2台用いて、1台の映像信号をツイストペアケーブル1本で伝送する方法の他に、BNC端子似直接接続できるタイプの[TTP111HD]と組み合わせたり、4系統の映像信号伝送に対応する[TTP414HD]や16系統の映像信号伝送に対応する[TPP016HD]と組み合わせて大規模システム構築にも対応します。

寸法図

製品および主な付属品

TTP111HDL×1

TTP111HDLの仕様


型番	TTP111HDL

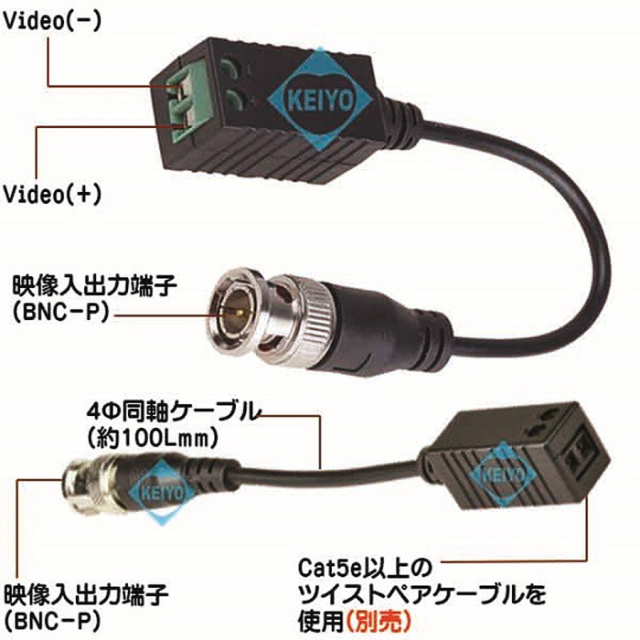

映像入出力信号	アナログハイビジョン信号(HDTVI/AHD/HDCVI), CVBS 75Ω BNC-Pコネクタ×1
映像解像度	8.0MP(HDCVI), 5.0MP(HDTVI), 4.0MP(AHD), 2.0MP(HDTVI/AHD/HDCVI), 720p(HDTVI/AHD/HDCVI), 960H(CVBS)
電源入出力	-
電源コネクタ	-
リンク接続	2ピン端子台 100Ω (Cat5e以上のUTPケーブルを使用)
動作可能温度	0℃〜+55℃
送信部寸法	15.5W×16.8H×47Lmm(ケーブル長：約100Lmm )
重量	約20g
バンド幅	50Hz〜60MHz
最大伝送距離	HDCVI(720p/1080p)AHD(720p)：400m CVBS(960H)：300m AHD(1080p)・HDTVI(720p/1080p)：250m AHD(4.0MP)・HDTVI(5.0MP)・HDCVI(8.0MP)：200m
静電気保護回路	30KV(Air), 15KV(Contact)：IEC61000-4-2
過電流保護回路	40A(5/50ns：IEC6100-4-4)
使用ケーブル	ストレートLANケーブル, 4ペア8芯ツイストペアケーブル(Cat5e・Cat6)
