TTP111HDP-LKの詳細

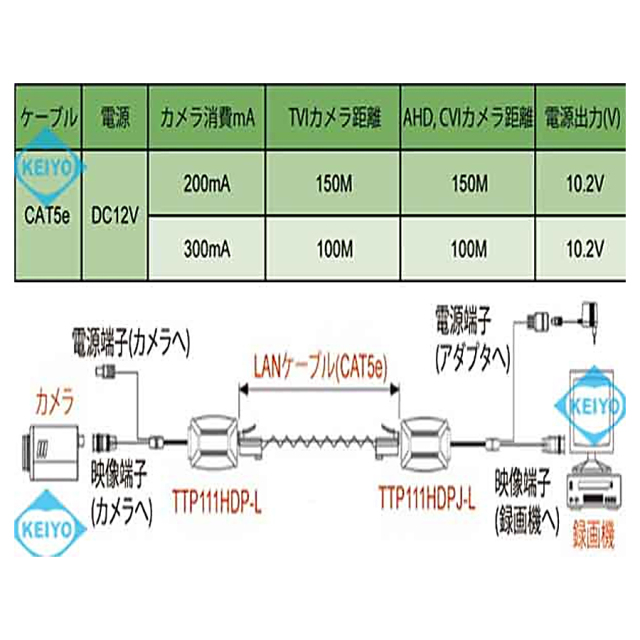

TTP111HDP-LKの概要 TTP111HDP-LKは、各種アナログハイビジョン信号に対応した、1chツイストペアケーブル伝送ユニットセットです。接続可能なカメラは、1080p/720p解像度のHDTVI/AHD/HDCVI方式カメラになります。(※配線可能距離は、カメラ方式・消費電流により異なります)本システムを使用する事で、映像と電源の配線が必要な2ケーブルカメラを、LANケーブル1本で使用運用可能なワンケーブル仕様に変更できる、コストパフォーマンスのよい伝送ユニットセットです。
寸法図

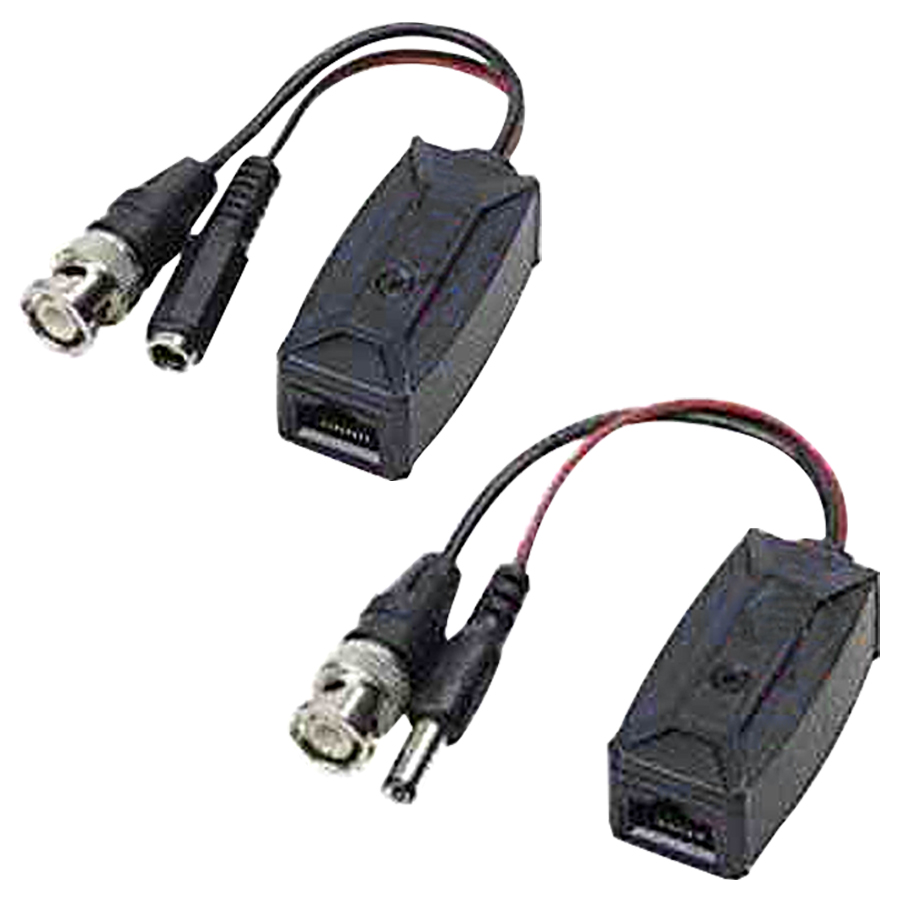

製品および主な付属品
- TTP111HDP-L(送信部)×1
- TTP111HDPJ-L(受信部)×1
TTP111HDP-LKの仕様

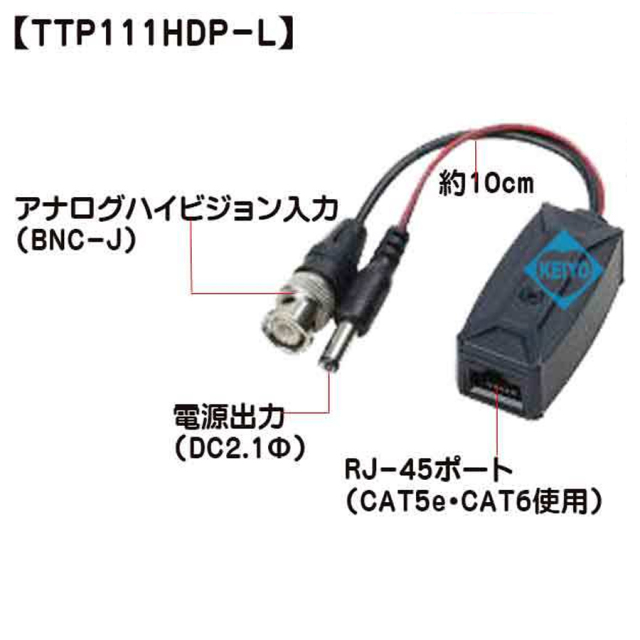

| TTP111HDP-L(送信部) | |
|---|---|
| 映像入力信号 | アナログハイビジョン信号(HDTVI/AHD/HDCVI) 75Ω BNC-Pコネクタ |
| 映像解像度 | 1080p(1920×1080), 720p(1280×720) |
| 電源出力 | 最大DC12V/300mA(※使用ケーブル・伝送距離により異なる) |
| 電源コネクタ | 5.5Φ DCプラグ(2.1mm) センタープラス |
| リンク出力 | RJ-45 100Ω |
| 動作可能温度 | 0℃〜+55℃ |
| 送信部寸法 | 25W×20.7H×69Lmm |
| 送信部重量 | 約45g |

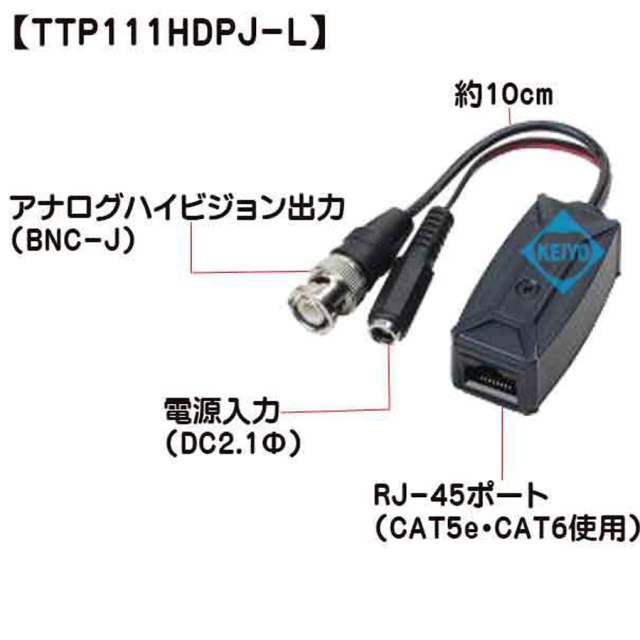

| TTP111HDPJ-L(受信部) | |
|---|---|
| 映像入力信号 | アナログハイビジョン信号(HDTVI/AHD/HDCVI) 75Ω BNC-Pコネクタ |
| 電源入力 | DC12Vアダプター(別売) |
| 電源コネクタ | 5.5Φ DCジャック(2.1mm) センタープラス |
| リンク出力 | RJ-45 100Ω |
| 動作可能温度 | 0℃〜+55℃ |
| 送信部寸法 | 25W×20.7H×69Lmm |
| 送信部重量 | 約45g |
| 共通仕様 | |
|---|---|
| バンド幅 | 50Hz〜60MHz |
| 伝送距離(映像信号のみ) | HDTVI/AHD：300m, HDTVI：250m |
| 静電気保護回路 | 30KV(Air), 15KV(Contact)：IEC61000-4-2 |
| 過電流保護回路 | 40A(5/50ns：IEC6100-4-4) |

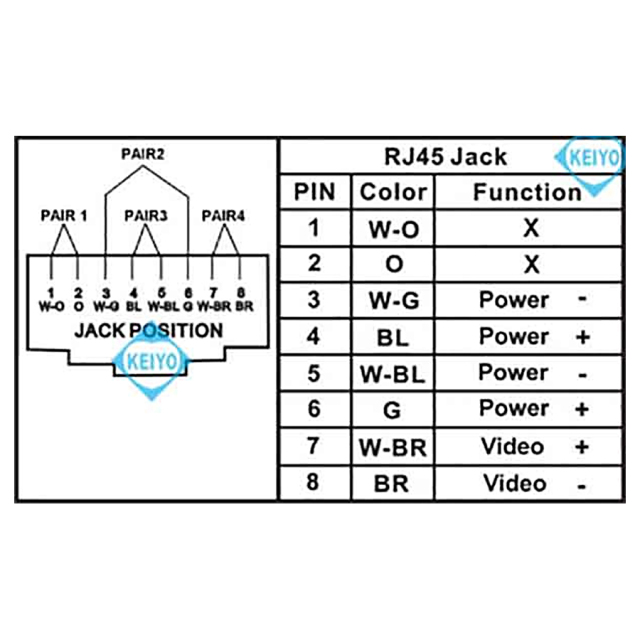

| 使用ケーブル | ストレートLANケーブル, 4ペア8芯ツイストペアケーブル |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。
- 入荷時期によって、ボディカラーが予告なく変更になる場合があります。
-
