VDS-6200の詳細
VDS-6200の概要 VDS-6200は、アナログハイビジョン信号のAHD2.0(AHD1.0)に対応したワンケーブル用1ch送受信機セット機です。【※姉妹品に、マルチフォーマット対応1本のケーブルで2台分の信号伝送可能な[VDS-6500(VDS6500)]もございます】接続可能なカメラは、1080p/720p解像度・最大DC12V/1.5Aまでが使用できます。(※1.5A出力は、5CFBケーブル使用時で500mまでの伝送時)赤外線カメラ等の高消費電力のカメラ等にも、お使いいただけます。本システムを使用する事で、映像と電源の配線が必要な2ケーブルカメラを、同軸ケーブル1本で運用可能なワンケーブル仕様に変更できる、コストパフォーマンスのよいPoCユニットセットです。※本製品は、AHDカメラ用となっております。CVBS(アナログ)カメラにはご利用いただけませんので、ご注意下さい。

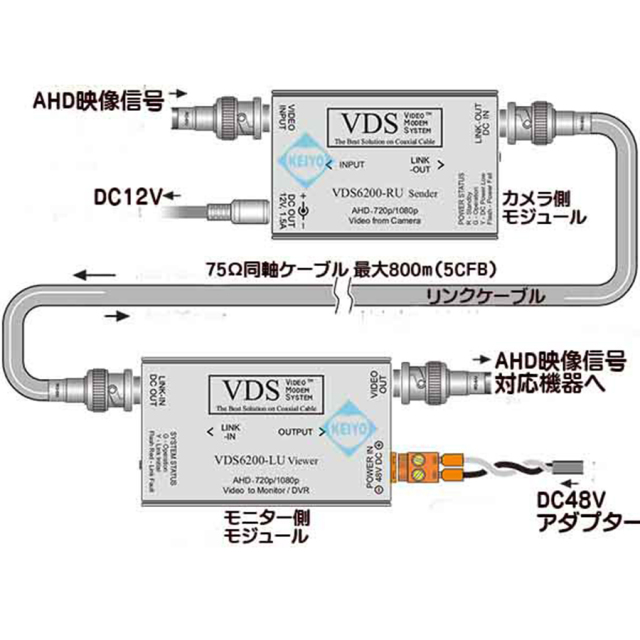

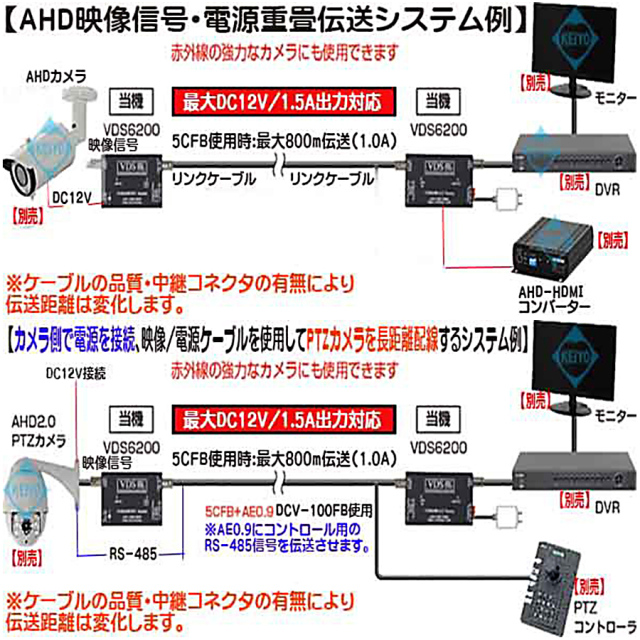

1本の同軸ケーブルでAHD信号・電源を伝送 カメラ1台の映像信号と電源信号を1本の同軸ケーブルで、伝送可能です。使用できるケーブルは、5C-FB・5C-2V・3C-2Vになります。従来のCVBS(アナログ)カメラに使用しているケーブルをそのままAHD(アナログハイビジョン)システムへ置き換えできます。対応しているAHDは、720p(AHD1.0)・1080p(AHD2.0)伝送可能距離は、最大800mです。(5CFB使用時)
最大DC12V/1.5A出力対応 赤外線照射機能付カメラや、高消費電力のカメラ接続等に最適です。(※ご使用になるケーブルによって、伝送距離や供給可能電力が変化します)
電源不要なカメラ側モジュール VDS6200-RU(カメラ側モジュール部)は、モニター側から重畳された電力で動作するため、電源を別途接続する必要がありません。カメラ側で電源を確保することが出来なくても運用することができます。
ノイズに強い長距離伝送 VDS-6200はAHD信号を60MHzの搬送波に載せて伝送を行いますので、ノイズに強い伝送を行うことができます。現在ご使用のカメラ環境でノイズ問題が発生している場合に、グランドループアイソレータ等でもノイズが除去できない場合でも本製品を導入することで、ノイズが軽減・除去された伝送を行うことも可能です。

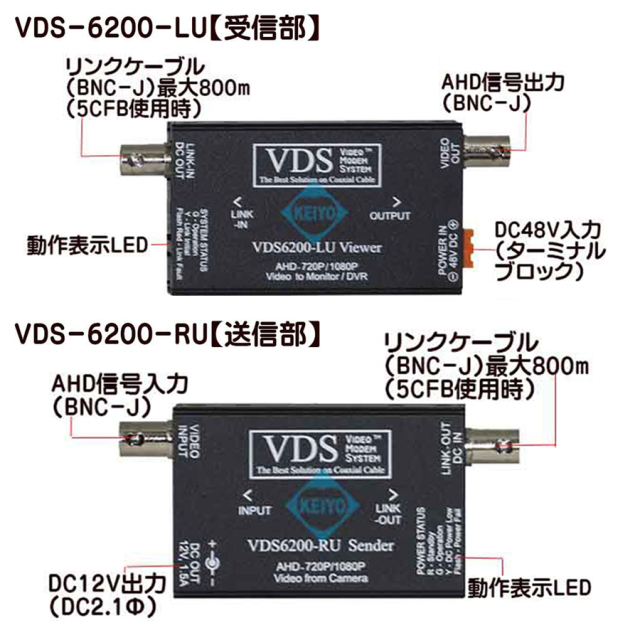

寸法図
製品および主な付属品
- VDS-6200送信機本体
- VDS-6200受信機本体
- DC48Vアダプター
- ACケーブル
- カメラ接続用電源ケーブル
- 取扱説明書
VDS-6200の仕様
| VDS-6200(送信部)の仕様 | |
|---|---|
| 映像入力信号 | AHD(Ahalog HD)75Ω BNC-Jコネクタ |
| 映像解像度 | 1080p(1920×1080)・720p(1280×720) |
| 電源出力 | 最大DC12V/1.5A(※使用ケーブル・伝送距離により異なる) |
| 電源コネクタ | 5.5Φ DCジャック(2.1mm)センタープラス |
| リンク出力 | BNC-J |
| 動作可能温度 | -10℃〜+45℃ |
| 送信部寸法 | 50W×25H×107.2Lmm |
| 送信部重量 | 約132g |
| 保証 | 1年間 |
| VDS-6200(受信部)の仕様 | |
|---|---|
| 映像出力信号 | AHD(Ahalog HD)75Ω BNC-Jコネクタ |
| 電源入力 | DC48Vアダプター |
| 電源コネクタ | ターミナルブロック |
| リンク出力 | BNC-J |
| 動作可能温度 | -10℃〜+45℃ |
| ACアダプター | 出力：48V/60W 入力：AC100〜240V 50/60Hz 1.5A |
| 伝送距離 | 【5CFB使用時】最大800m(1.0A)・500m(1.5A) 【5C2V使用時】最大600m(0.9A)・300m(1.5A) 【3C2V使用時】最大300m(0.8A)・100m(1.5A) |
| 受信部寸法 | 50W×25H×115.2Lmm |
| 受信部重量 | 約120g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 伝送距離、カメラ側電源出力は使用するケーブルなどにより変化します。
- カメラ/送信部間、リンクケーブル、受信部/対応機器接続用同軸ケーブルは含まれておりません。
- カメラ用電源は、別途必要です。
-
